Как сделать пунктирную линию в AutoCAD

В системе конструкторской документации приняты различные типы линий. Для черчения чаще всего применяются сплошные, пунктирные, штрихпунктирные и другие линии. Если вы работаете в AutoCAD, вы обязательно столкнетесь с заменой типа линии или его редактированием.

В это раз мы расскажем, как создается, применяется и редактируется пунктирная линия в Автокаде.

Быстрая замена типа линии

1. Начертите линию или выделите уже нарисованный объект, которому нужно заменить тип линии.

2. На ленте зайдите в «Главная» — «Свойства». Нажмите на пиктограмму типа линий, как показано на скриншоте. В выпадающем списке нету пунктирной линии, поэтому нажмите на строке «Другое».

3. Перед вами откроется диспетчер типов линий. Нажмите «Загрузить».

4. Выберите одну из предварительно настроенных пунктирных линий. Нажмите «ОК».

5. Также, нажмите «Ок» в диспетчере.

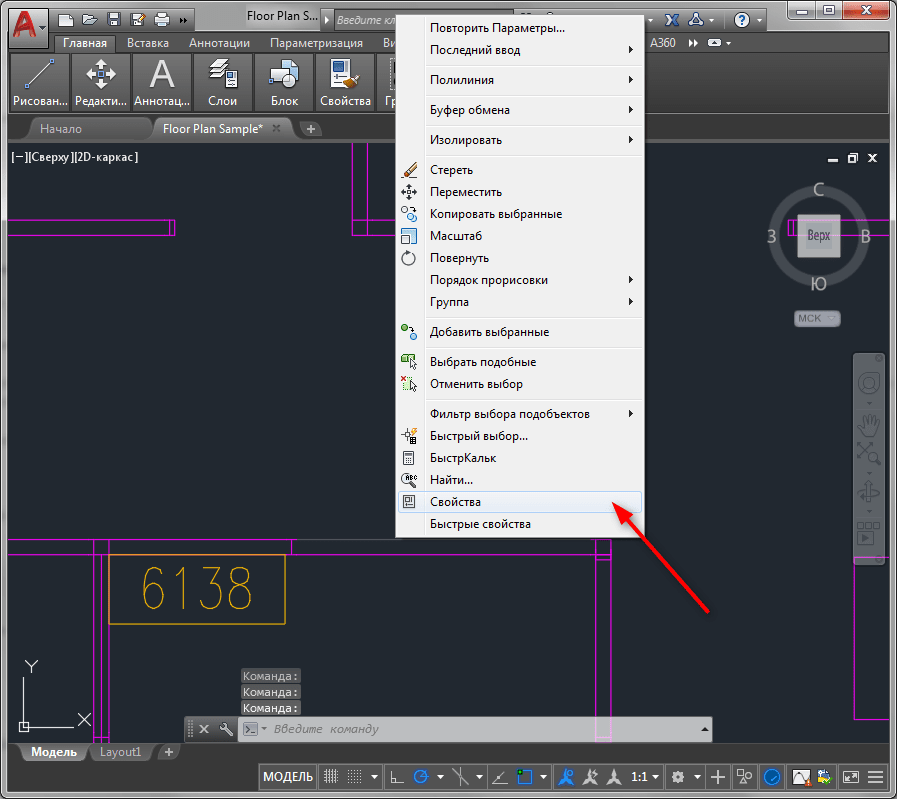

6. Выделите отрезок и щелкните на нем правой кнопкой мыши. Выберите «Свойства».

7. На панели свойств в строке «Тип линий» установите «Пунктирная».

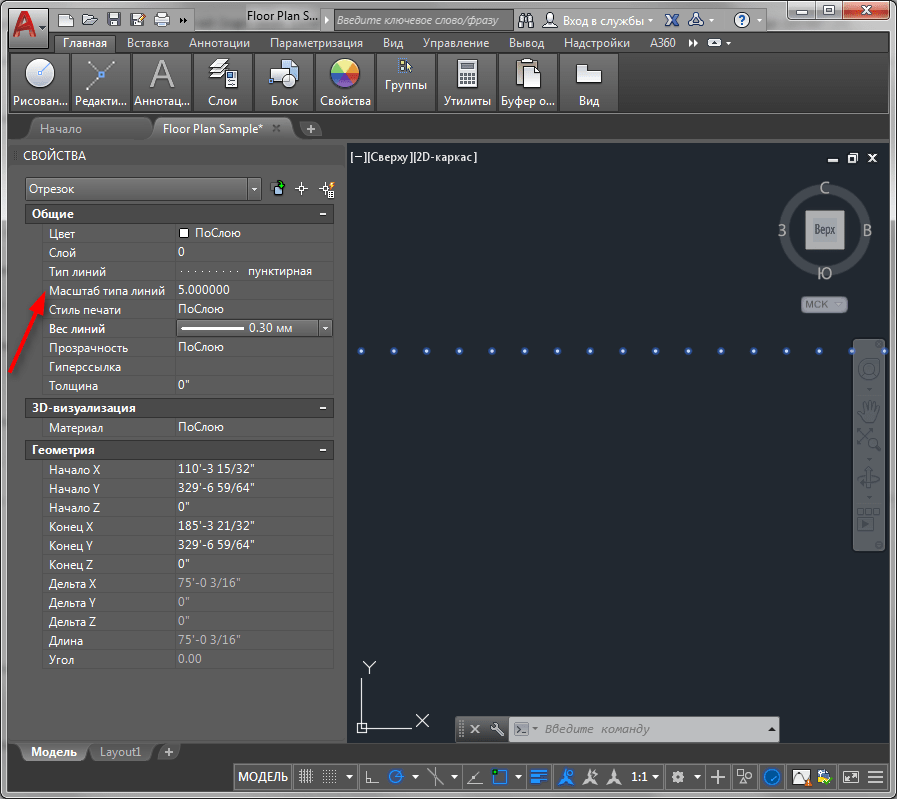

8. Вы можете изменить шаг точек в этой линии. Чтобы увеличить его, в строке «Масштаб типа линий» установите большее число, чем там было по умолчанию. И, наоборот, чтобы уменьшить — поставьте меньшее число.

Замена типа линии в блоке

Описанный выше способ подходит для отдельных объектов, но если вы примените его для объекта, который формирует блок, тогда тип его линий меняться не будет.

Чтобы отредактировать типы линии элемента блока проделайте следующее:

1. Выделите блок и щелкните по нему правой кнопкой мыши. Выберите «Редактор блоков»

2. В открывшемся окне выделите требуемые линии блока. Щелкните по ним правой кнопкой мыши и выберите «Свойства». В строке «Тип линий» выберите «Пунктирная».

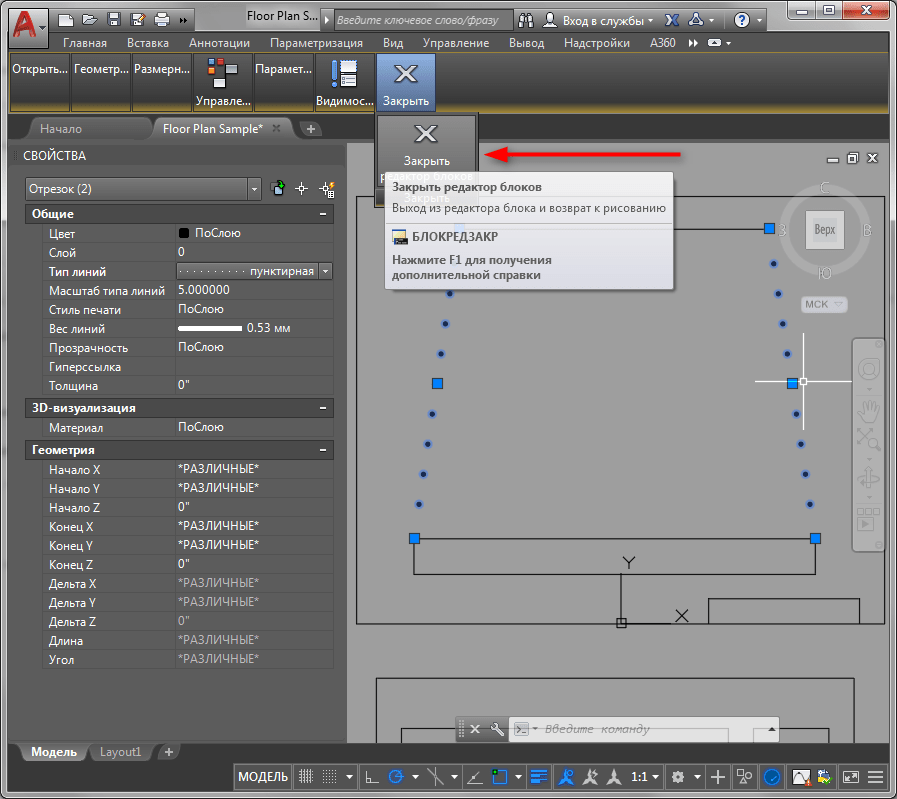

3. Нажмите «Закрыть редактор блоков» и «Сохранить изменения»

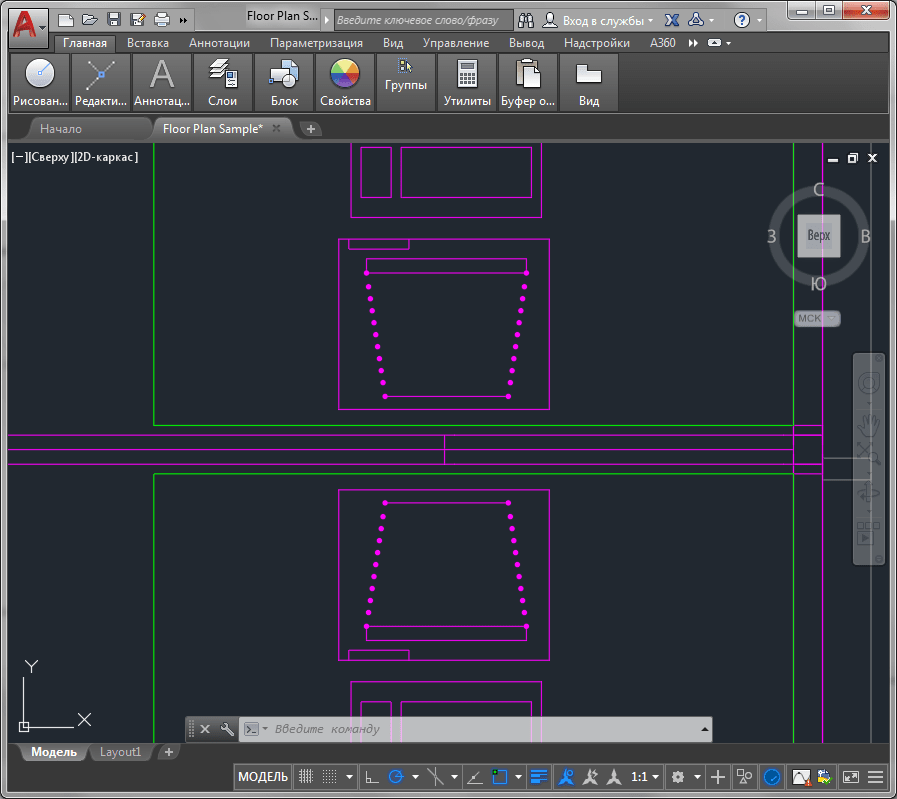

4. Блок изменился в соответствии с редактированием.

Вот и все. Аналогичным образом можно устанавливать и редактировать штриховые и штрихпунктирные линии. С помощью панели свойств вы можете назначить объектам любой тип линии. Применяйте эти знания в своих работах!
