ПЗРК «Игла». Характеристики ракеты

ЗУР 9М39 предназначена для уничтожения в ближней охраняемой зоне винтомоторных, турбовинтовых и реактивных летательных аппаратов на встречном или догонном курсе при визуальной фиксации цели в условиях естественных и созданных помех. Компоновка ракеты не отличалась от аналогичных отечественных боеприпасов и состояла из четырех отсеков:

Первый (ОГС), содержит три функциональные системы — автопилот (управление рулями), координатор цели и следящую аппаратуру.
Второй (рулевой) включает в себя рулевое устройство, пороховой управляющий двигатель и аккумулятор давления, дестабилизаторы, блок питания, сенсор угловой скорости.
Третий (боевой) состоит непосредственно из боевой части и контактного взрывателя, взрывного генератора и коммуникационных соединений с источником питания.
В четвертом (двигательном) последовательно друг за другом располагаются маршевый и стартовый двигатели. На сопловом блоке с наружной стороны укреплены крылья стабилизатора.

ТТХ ЗУР 9М39
1	Калибр	72,2 мм
2	Длина	1639 мм
3	Масса	10,6 кг
4	Масса боевой части	1,27 кг
5	Угол зрения ОГС	2˚
6	Угол пеленга	±38˚
7	Скорость покидания пусковой установки	30 м/с
8	Маршевая полетная скорость	360 — 580 м/с
9	Скорость вращения	12-20 об/с
10	Время подготовки	5 сек.
11	Рабочая температура	от -40 до +55 С˚

Максимальная дальность ПЗРК «Игла» вдогон улетающей цели достигает 5,2 км при высоте — до 2,5 км.

На носовом обтекателе для уменьшения аэродинамического сопротивления ракеты выполнена металлическая насадка в форме характерной иглы. Сам обтекатель — это специальное стекло в форме мениска (для пропускания излучения от цели с минимальными искажениями и потерями).

Конструкция ПЗРК «Стрела»

ПЗРК «Стрела-2» (9К32) состоит из самонаводящейся зенитной управляемой ракеты 9М32, размещенной в транспортнопусковом контейнере 9П54 с пристыкованным к нему источником питания, и пускового устройства 9П53.

ПЗРК «Стрела-2 М» (9К32М) состоит из ЗУР 9К32М, транспортно-пускового контейнера 9П58, источника питания 9В17 и пускового механизма.

В состав ПЗРК «Стрела-3» (9К34) входят транспортно-пусковой контейнер 9П59 с пусковым механизмом 9П58М и ЗУР 9М36 (или 9М36-1), пассивный радиопеленгатор 9С13, предназначенный для раннего обнаружения воздушных целей на дальностях не менее 12 км, наземный радиолокационный запросчик 1РЛ247 (аппаратура опознавания «свой — чужой» на дальностях 7–8 км и высотах до 5 км, время опознавания составляет не более 3 с), радиостанция Р-147 у командира отделения и приемник Р-147П у стрелков-зенитчиков.

Пусковая труба выполнена из стеклопластика и предназначена для хранения ракеты, осуществления прицеливания и пуска ракеты. Она способна выдержать до 5 пусков.

Ракета почти полутораметровой длины состоит из 4 частей: головной, рулевой, боевой и двигательной. Головная часть ракеты содержит тепловую пассивную головку самонаведения (ТГСН), предназначенную для захвата цели и наведения на нее всей ракеты. В рулевом отсеке смонтирована аппаратура управления полетом ракеты. Боевая часть ракеты имеет общую массу 1170 г и содержит осколочно-фугасно-кумулятивный разрывной снаряд, имеющий механизм самоликвидации. Взрыватель предназначен для подрыва разрывного снаряда массой 350 г, находящегося в боевой части ракеты. Двигательная установка содержит выбрасывающий и маршевый двигатели, срабатывающие в разное время полета ракеты к цели.

При подготовке ракеты прежде всего включается пусковой источник питания. Запитывается головка самонаведения, и через 5 с ПЗРК готов к бою. Как только в поле зрения ГСН попадает тепловое излучение цели, раздается оповещающий звуковой сигнал. А когда головка перейдет в автоматический режим слежения, стрелок увидит световой сигнал, по которому можно произвести пуск.

После вылета ракеты из трубы ей придается вращательное движение со скоростью 15–20 об./с, при этом под действием пружин раскрываются рули. Этим достигается стабилизация в полете и увеличивается дальность полета ЗУР. На удалении 5–6 м от стрелка срабатывает маршевый двигатель.

Время самоликвидации ракеты при необнаружении цели составляет 14–17 с, время подготовки к пуску ракеты — 10 с.

Один в поле воин!

Более четырех десятков стран мира взяли на вооружение зенитные комплексы «Игла». Первые случаи боевого применения относятся к 1991 году во время вооруженного конфликта в районе Персидского залива. По некоторым данным, иракскими военнослужащими было уничтожено или выведено из строя 12 боевых единиц авиации Международной коалиции. Именно применение российских ПЗРК заставило британские ВВС отказаться от тактики атак с небольших высот истребителями-бомбардировщиками «Торнадо».

В гражданских войнах в Сальвадоре, Никарагуа, Сирии, в многочисленных локальных очагах напряженности переносные зенитные комплексы неоднократно демонстрировали свою боевую эффективность. Экспертами отмечается, что стрельба ПЗРК «Игла» и уничтожение вражеских самолетов — не главная цель использования этого вида вооружения. Основная задача мобильных комплексов — срыв боевых планов неприятельской авиации. Ярким примером может служить ситуация в Ливии в 2011 году, когда действия военных самолетов НАТО было сковано наличием в войсках, подчиненных Муаммару Каддафи, российских ПЗРК «Игла».

Высокая мобильность, простота использования, надежность, оптимальное сочетание массогабаритных показателей позволили нашим комплексам занять важную нишу в оборонных стратегиях многих стран. Эффективным зенитным средством против налетов вражеской авиации ПЗРК стали потому, что их практически невозможно обнаружить никакими приборами разведки, а применение всегда внезапно и скоротечно. Массовое использование мобильных комплексов лишает авиацию господства на высотах удобных для атак по наземным целям.

Сирийский кризис , рост международного терроризма заставил заговорить о многогранной проблеме обеспечения международного контроля за оборотом ПЗРК. Серия документов, принятых правительствами многих стран предполагает введение строгого учета экспорта переносных ЗРК, обмен информацией о производстве и принятие мер для обеспечения надежного хранения вооружения.

Описание конструкции

ПЗРК Fim-92 Stinger – это легкий переносной зенитно-ракетный комплекс, предназначенный для уничтожения низколетящих воздушных целей: самолетов, вертолетов, беспилотных летательных аппаратов и крылатых ракет. Поражение воздушных целей может производиться как на встречных, так и на догонных курсах. Официально расчет ПЗРК состоит из двух человек, но огонь может вести и один оператор.

ГСН модификации Stinger-POST работает в двух диапазонах: инфракрасном и ультрафиолетовом, это позволяет ракете избегать помех и более уверенно поражать воздушные цели. Модификация Fim-92 Stinger-RMP является самой современной и имеет самые продвинутые характеристики, ее разработка была завершена в 1987 году.

ПЗРК всех модификаций состоит из следующих элементов:

зенитной управляемой ракеты (ЗУР) в транспортно-пусковом контейнере (ТПК);
пускового механизма;
прицельного приспособления для поиска и сопровождения цели;
блока электропитания и охлаждения;
системы обнаружения «свой-чужой», ее антенна имеет характерный решетчатый внешний вид.

ЗУР ПЗРК «Стингер» выполнена по аэродинамической схеме «утка», с четырьмя аэродинамическими поверхностями в передней части, две из которых являются управляемыми. В полете ЗУР стабилизируется вращением, для придания ей вращательного движения сопла стартового ускорителя расположены под углом относительно центральной оси ракеты. Под углом расположены и задние стабилизаторы, которые раскрываются сразу после выхода ракеты из пускового контейнера.

ЗУР оснащена твердотопливным двухрежимным маршевым двигателем, который разгоняет ракету до скорости 2,2 Маха и поддерживает ее высокую скорость на всем протяжении полета.

Ракета оснащена осколочно-фугасной боевой частью, ударным взрывателем и предохрательно-исполнительным механизмом, который обеспечивает самоликвидацию ЗУР в случае ее промаха.

ЗУР находится в стеклопластиковом одноразовом контейнере, который заполнен инертным газом. Передняя крышка прозрачная, что обеспечивает наведение ракеты по ИК и УФ излучению прямо в пусковом контейнере. Срок хранения ракеты в контейнере без технического обслуживания составляет десять лет.

К ТПК с помощью специальных замков присоединяется пусковой механизм, в него при подготовке к стрельбе устанавливается электрическая батарея. Также перед использованием к пусковому контейнеру подключается емкость с жидким азотом, который необходим для охлаждения детекторов ГСН. После нажатия спускового крючка происходит запуск гироскопов ракет и охлаждения ее ГСН, затем активизируется батарея ракеты и начинает работать стартовый двигатель.

Захват воздушной цели сопровождается звуковым сигналом, который дает знать оператору о том, что можно производить выстрел.

Последние версии ПЗРК комплектуются тепловизионным прицелом AN/PAS-18, который обеспечивает возможность использования комплекса в любое время суток. Кроме того, он работает в том же ИК-диапазоне, что и детектор ГСН ракеты, поэтому он идеально подходит для обнаружения воздушных целей за пределами максимальной дальности полета ЗУР (до 30 км).

Модификация «Игла-1»

«Игла-1» (по классификации NATO – SA-16 Gimlet (в перев. Буравчик), индекс ГРАУ – 9К310) – упрощенный вариант П3РК. Поступил на вооружение в 1981 году.

Преимущества «Ингла-1» перед «Стрела-3»:

С целью улучшения динамики наведения зенитной управляемой ракеты в упрежденную точку встречи с целью в тепловую ГСН введена дополнительная схема, которая формируется команду для разворота ракеты вначале полета и электронный переключатель двух режимов «вдогон»/«навстречу».
Для снижения аэродинамического сопротивления впереди тепловой ГСН разместили небольшой конический обтекатель, который закреплен на 3 наклонных стержнях. Он формирует своеобразный «треножник». Для улучшения динамических характеристик на ракете был установлен дестабилизатор в плоскости, которая перпендикулярная аэродинамическим рулям. Использование лопастных стабилизаторов, в транспортном положении примыкающих к боковой поверхности хвостовой части корпуса ракеты, позволило рационально применять объем пусковой ракеты, которое раньше занимали сложенные перьевые стабилизаторы.
С целью обеспечения послестартового разворота в рулевом отсеке ракеты установили компактные импульсные твердотопливные двигатели. В БЧ (боевой части) ЗУР применяется взрывчатое веществ, отличающееся повышенным фугасным действием. Взрыватель ЗУР имел вихревой генератор (индукционный датчик), обеспечивающий подрыв БЧ при прохождении ракеты рядом с металлической обшивкой цели. При прямом попадании подрыв БЧ производится дублирующим контактным взрывателем. Во взрыватель введена трубка с взрывчатым веществом с целью передачи детонации от заряда боевой части к заряду впервые установленного на зенитную управляемую ракету взрывного генератора для подрыва оставшегося топлива маршевого двигателя.
В пусковой механизм встроили блок целеуказания «свой-чужой» 1Л14, который отвечал за автоблокировку пуска зенитной управляемой ракеты по дружеской цели. При разрешающей способности по азимуту 20-30 градусов 1Л14, опознавал цели с точностью не меньше 0,9, что практически исключало вероятность запуска ракеты по своим объектам. Но, по причине большой ширины диаграммы направленности антенны (до 70 градусов по углу места и до 30 градусов по азимуту), а также из-за наличия задних лепестков такой диаграммы, 1Л14 мог сработать от пролетающего по близости своего самолета, и заблокировать пуск ракеты по врагу. В таких случаях стрелок может отключить блокировку пуска.
Что касается внешних отличий, то здесь стоит выделить притупленную коническую переднюю крышку пусковой трубы и расположение источника питания и блока питания под углом к продольной оси пусковой трубы.
«Игла-1» дополнили ПЭП (переносным электронным планшетом) 1Л15-1 командира отделения стрелков-зенитчиков и первые предлженным НИИ МО и предназначенным для оповещения командира отделения об окружающей воздушной обстановке в квадрате 25х25 километров. Наличие в этом квадрате цели, к которому в прямоугольной системе координат привязывались отделения стрелков-зенитчиков и точки строения источники информации, а также положение воздушной цели, отображалось на табло планшета путем загорания соответствующего положения цели компонента светового индикатора. В качестве источника информации для планшета могли выступать пункты ПВО в звене «дивизия-полк» (ППРУ-1, ППРУ-1М, ПУ-12, ПУ-12М), «Купол» или РЛС П-19, используемые на ПУ начальника ПВО дивизии, оснащенные телекодовой аппаратурой съема и передачи информации АСПД-У. Опытный образец планшета мог обеспечить устойчивый прием целеуказания от ПУ-12М на дальностях не меньше 10 километров. Привязка планшета к местности осуществлялась командиром отделения стрелков-зенитчиков посредством компаса по указанной с ПУ-12М реперной точке, что обеспечивало прием координат воздушных целей с точностью не хуже 1000 метров по дальности 5-25 градусов по азимуту. Ошибки целеуказания без планшета (выдаваемого по радиотелефону с пульта управления ПУ-12М указаниям направлений на цели врага по сторонам света относительно точки стояния ПУ-12М) составляли до 5 километров по дальности и до 40 градусов по азимуту. На планшете отражалось до 4 цели с отметками об их государственной принадлежности, а также о курсе полета объекта относительно позиции стрелков-зенитчиков.

Модификации «Иглы»

ПЗРК «Игла» поступил в Вооруженные Силы Советского Союза в 1983 году. На основании базовой модели впоследствии Коломенским КБ были разработаны специализированные модификации комплекса:

«Игла-В», предназначенная для усиления боевой мощи вертолетов, и для вооружения наземной боевой техники. Для установки на сухопутные боевые машины были разработаны комплекты «Стрелец» и «Комар».
«Игла-Д» — вариант, разработанный для вооружения частей Воздушно-десантных войск. Усилиями конструкторов, линейные размеры комплекса, благодаря разборной пусковой трубе, в транспортном положении были минимизированы до 1100×400×200 мм.

Главное отличие второго поколения ПЗРК «Игла 2м (Н)» — новая зенитная ракета с боевой частью увеличенной мощности, что значительно повышает вероятность уничтожения самолета противника. И наконец, третье поколение — комплекс «Игла-С» прошел тестовые испытания в 2001 году, и спустя год, расширил арсенал противовоздушных частей Вооруженных Сил РФ.

По сравнению с базовыми характеристиками ПЗРК «Игла», дальность поражения увеличена до 6 тыс. метров, высота — до 3,5 тыс. м. Значительно выросла мощность боевого заряда и эффективность осколочного действия зенитной ракеты. В состав комплекта теперь обязательно входит оптика ночного видения «Маугли» .

Для ведения огня сразу двумя ракетами сконструирована пусковая установка «Джигит», оснащенная блоком определения «свой-чужой», функцией самодиагностики и средствами технического обслуживания. Предварительное наведение на цель осуществляется в ручном режиме. При залповом ведении огня, вероятность ликвидации воздушной цели увеличивается в 1,5 раза.

Тактико-технические характеристики

Сопоставим главные показатели основного варианта «Иглы», а также ее упрощенного варианта и известного американского ПЗРК «Стингер», который тоже появился на вооружении в 1980-е годы.

	9К310 «Игла-1»	9К38 «Игла»	FIM-92C “Стингер”
Полная масса, кг	39	39	42
Масса боевой части, кг	1,1	1,1	3
Максимальная дальность, км	5	5,2	4,5
Максимальная скорость ракеты, км/ч	2160	2052	2700

Если верить этим показателям, то на момент появление «Стингер» отличаются высокой мощностью и являлся более скоростной ракетой. Но стоит отметить, что управление огнем посредством электронного планшета американскими инженерами не предусматривалось. Головка самонаведения «Стингера» тоже оснащалась системой противодействия тепловым ловушкам, но, в основном, она достигалась, сложными системами обработки информации.

В боевом плане, ПЗРК можно считать равноценными – хотя разжечь гражданскую войну или переломить ход военной кампании с помощью одного «Стингера» еще никому не удавалось.

Примечательно, что простота в эксплуатации и усвоении, как американских, так и отечественных ПЗРК, проистекала из того, что изначально их рассматривали в качестве средства ведения спецопераций и партизанской войны.

Британский ПЗРК «Блоупайл» демонстрировал противоположный подход. Он превосходил всех аналогов по помехозащищенности и был всепогодным. Но у него была более сложная и продолжительная программа подготовки ракетчиков, которые должны иметь соответственный уровень квалификации и постоянно поддерживать его на должном уровне.

Но в настоящее время, это разработка устаревает.

С 2014 года на вооружение поступил новый ПЗРК «Верба». По мнению экспертов, эта система является продолжением развития решений, которые были заложены в «Игле», поэтому это очередное подтверждение того, что еще в 80-е годы в комплекс были заложены правильные качества. Да и «Иглу-С» не планируют снимать с производства.

Новое прицельное устройство

Последние версии ПЗРК комплектуется штатным прицелом AN/PAS-18. Это прочный, легкий тепловизионный прицел, который крепится на пусковой контейнер, обеспечивая возможность запуска ракеты в любое время суток. Прибор разработан для обнаружения самолетов и вертолетов за пределами максимальной дальности полета ракеты.

Основная функция AN/PAS-18 — повышать эффективность ПЗРК. Он работает в том же диапазоне электромагнитного спектра, что и инфракрасный искатель ракеты, и обнаруживает любые источники инфракрасного излучения, которые может обнаружить и ракета. Эта возможность также позволяет осуществлять вспомогательные функции ночного наблюдения. Работая пассивно в инфракрасном спектре, AN/PAS-18 позволяет наводчику давать целеуказания стрелять из ПЗРК в полной темноте и в условиях ограниченной видимости (например, туман, пыль и дым). Днем или ночью AN/PAS-18 может обнаруживать самолеты на большой высоте. В оптимальных условиях обнаружение может быть на расстоянии от 20 до 30 километров. AN/PAS-18 наименее эффективен в обнаружении самолетов на низкой высоте, летящих непосредственно в сторону оператора. Когда шлейф выхлопных газов скрыт корпусом самолета, он не может быть обнаружен, до тех пор, пока он находится за пределами зоны в 8-10 километров от оператора. Дальность обнаружения увеличивается, когда самолет изменяет направление полета, обеспечивая показ собственного выхлопа. AN/PAS-18 готов к эксплуатации в течение 10 секунд после включения питания. Он питается от литиевого аккумулятора, который обеспечивает 6-12 часов жизни батареи. AN/PAS-18 является вспомогательным прибором ночного видения и не обладает разрешением, необходимым для идентификации самолетов.

Варианты ПЗРК «Стингер»

— FIM-92A: первая версия.

— FIM — 92C: ракета с репрограммируемым микропроцессором. Влияние внешних помех было компенсировано добавлением более мощных цифровых компьютерных компонентов. Кроме того, программное обеспечение ракеты теперь была перенастроено таким образом, чтобы в короткий срок реагировать быстро и эффективно на новые виды контрмер (помех и ложных целей). До 1991 года было выпущено около 20 000 единиц только для армии США.

— FIM-92D: различные модификации были использованы в этой версии для того, чтобы увеличить устойчивость к помехам.

— FIM-92E: ракета с репрограммируемым микропроцессором Block I. Добавление нового датчика опрокидывания, пересмотр программного обеспечения и управления привели к значительному улучшению управления полетом ракеты. Кроме того, была улучшена эффективность поражения мелких целей, таких как беспилотные самолеты, крылатые ракеты и легкие разведывательные вертолеты. Первые поставки начались в 1995 году. Почти весь запас ракет «Стингер» в США был заменен на эту версию.

— FIM-92F: дальнейшее усовершенствование Е-версии и версия текущего производства.

— FIM — 92G: неопределенное обновление для варианта D.

— FIM — 92H: D-вариант, улучшенный до уровня E-версии.

— FIM-92I: ракета с репрограммируемым микропроцессором Block II. Этот вариант был планово разработан на основе версии E. Усовершенствования включали инфракрасную головку самонаведения. В этой модификации расстояния обнаружения целей и способность преодоления помех были значительно увеличены. Кроме того, изменения в конструкции позволяют значительно увеличить дальность действия. Хотя работы достигли стадии испытаний, программа была прекращена в 2002 году по бюджетным причинам.

— FIM-92J: в ракетах с репрограммируемым микропроцессором Block I обновлены устаревшие компоненты, чтобы продлить срок службы еще на 10 лет. Боеголовка также оснащена неконтактным взрывателем для повышения эффективности против беспилотных летательных аппаратов.

ADSM, подавление средств ПВО: вариант с дополнительной пассивной радиолокационной головкой самонаведения, этот вариант может также использоваться против радарных установок.

Blender для динамики

Функции новой версии Blender

Blender — мощнейшая бесплатная программа для 3D скульпинга, создания игр, анимации, 3D сцен и дизайна интерьеров. Отлично подходит для начинающих и профессионалов. Лучшая программа для фрилансеров, разработчиков инди игр и забавных видео для YouTube!

Мощнейший курс для обучения Blender

Blender

Blender бесплатная программа обладающая обширными возможностями: объем, скульпинг, рендеринг, симуляции, анимация, риггинг…

Есть две основные причины, по которым Blender не используется более широко в промышленности:

когда появились первые киностудии, основными инструментами, которые были доступны, были 3D Studio Max, Maya и Cinema 4D.
отсутствие техподдержки. Если вы киностудия или студия визуальных эффектов, у вас есть контракт на миллион долларов, и вдруг в программе есть ошибка или что-то не работает — у Blender нет технической поддержки. Никому не платишь за нее, поэтому команда не несет ответственности за этот продукт

Смотрите так же бесплатные уроки по Blender.

Если и появятся новые студии, то все еще трудно интегрироваться со всеми существующими киностудиями, потому что у них уже налажен конвеер.

Хочешь окунуться в 3D — начни с Blender. Сцены, модели, анимация могут быть легко экспортированы в другие 3D программы.

С точки зрения сложности, самая простая из этих программ, это Cinema4D — ее интерфейс простой и понятный.

3DsMax — если делать более простые модели.

Maya — более сложная, потому что мощная особенно когда занимаешься анимацией и риггингом. Maya – сильное оружие для кинопроизводства, индустрии визуальных эффектов.

Houdini — если хочешь специализироваться на визуальных эффектах.

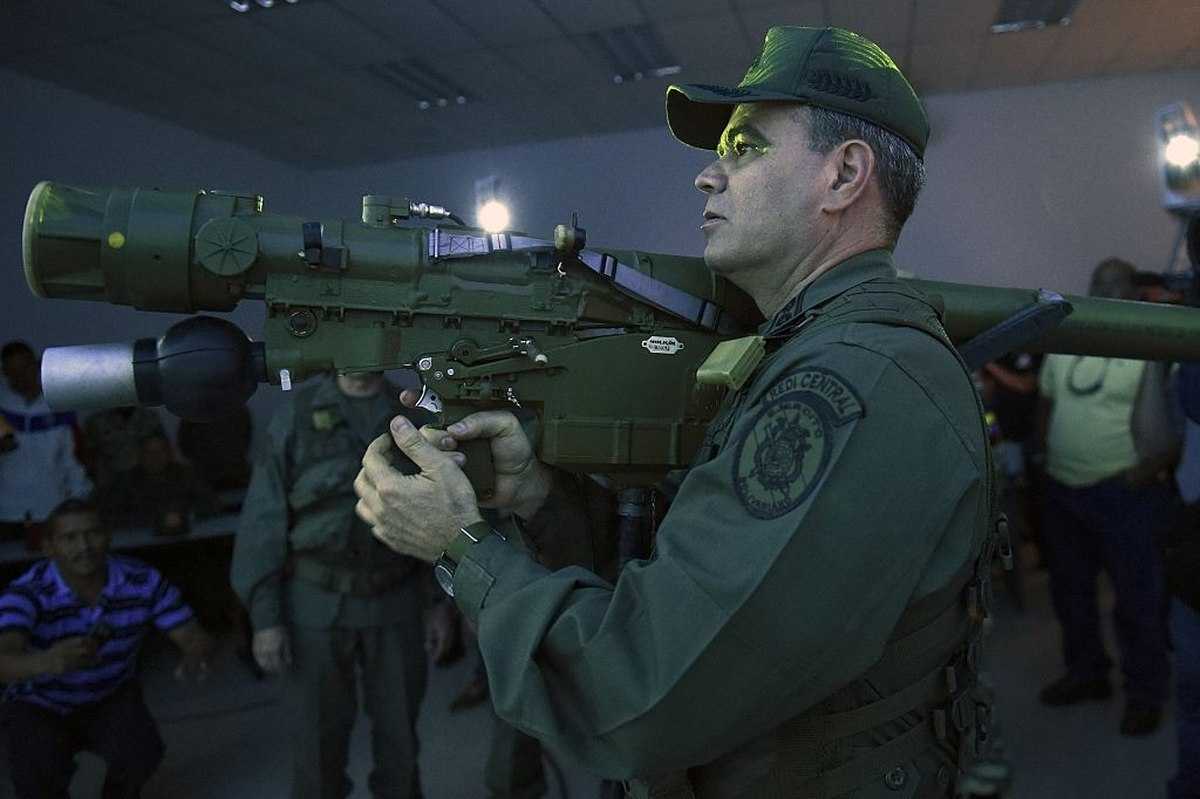

Российский ПЗРК «Игла»

Представляет известный интерес сравнение характеристик ПЗРК «Стингер» и «Игла-С», принятого на вооружение российской армии в 2001 году. На фото ниже показан момент выстрела из ПЗРК «Игла-С».

У обоих комплексов близкие веса ракет: у «Стингера» – 10, 1 кг, у «Иглы-С» – 11,7, хотя российская ракета на 135 мм длиннее. А вот диаметр корпуса у обеих ракет весьма близкий: 70 и 72 мм соответственно. Обе они способны поражать цели на высоте до 3500 м инфракрасными самонаводящимися боеголовками примерно одинакового веса.

А насколько схожи другие характеристики ПЗРК «Стингер» и «Игла»? Сравнение их демонстрирует примерный паритет возможностей, что еще раз доказывает, что уровень еще советских оборонных разработок вполне может быть поднят в России до лучших зарубежных образцов оружия.

В чем главная причина успеха

Американские стингеры к тому времени уже не считались новинкой на рынке вооружений. Однако с технической точки зрения, боевое применение ПЗРК Стингер подняло уровень вооруженного сопротивления на качественно новый уровень. Обученный оператор мог самостоятельно сделать точный выстрел, находясь при этом в совершенно неожиданном месте или укрываясь на скрытой позиции. Получив примерное направление полета, ракета совершала последующий полет к цели самостоятельно, используя собственную систему теплового наведения. Главной мишенью зенитной ракеты становился горячий самолетный или вертолетный двигатель, излучавший тепловые волны в инфракрасном диапазоне.

Не стоит говорить, что афганская оппозиция была первой, кто применил в боевой обстановке американские Стингеры. Первый случай боевого применения нового переносного зенитно-ракетного комплекса отмечен в ходе Фолклендской войны 1982 года. Вооруженные американскими ПЗР комплексами британские спецназовцы успешно отражали атаки аргентинских войск в ходе захвата Порта-Стенли, главного административного пункта Фолклендских островов. Британские спецназовцы сумели тогда из переносного комплекса сбить поршневой штурмовик аргентинских ВВС «Пукара». Через время следом за аргентинским штурмовиком в результате попадания зенитной ракеты, выпущенной из Стингера, на землю отправился десантный вертолет аргентинского спецназа «Пума».

По поводу поставок новых ПЗРК Стингер отрядам афганской оппозиции в Соединенных Штатах не было однозначной позиции. Новые зенитные ракетные комплексы считались дорогой и сложной военной техникой, которую могли бы освоить и применять по делу полулегальные отряды афганских моджахедов. К тому же попадание нового орудия в качестве трофеев в руки советских солдат могло стать лучшим доказательством прямого участия США в вооруженном конфликте на стороне отрядов афганской оппозиции. Несмотря на страх и боязнь, Пентагон принял решение начать с 1986 года поставку пусковых установок в Афганистан. Первая партия составила 240 пусковых установок и более одной тысячи зенитных ракет. Последствия этого шага хорошо известны и заслуживают отдельного изучения.

Конструкция

Зенитная управляемая ракета, применяемая в ПЗРК «Стингер», имеет аэродинамическую схему «утка» – горизонтальное оперение находится впереди основных плоскостей. В носу ракеты расположены 2 руля и 2 неподвижные аэродинамические поверхности. Ракета стабилизируется за счёт вращения – в полёте его помогают сохранять установленные под углом хвостовые стабилизаторы. Приобрести вращение ракете помогает стартовый ускоритель, сопла которого расположено наклонно.

Боевая часть – осколочно-пучковая, содержит 3 кг взрывчатого вещества. Взрыватель, однако, контактный, требующий прямого попадания в цель. При промахе ракеты срабатывает механизм самоликвидации. Головка самонаведения у ракет ПЗРК первой модификации FIM-92A – всеракурсная инфракрасная.

Ракета хранится в транспортно-пусковом контейнере в виде герметичной трубы из пластика. Изнутри контейнер-труба заполняется инертным газом, и ракета в нём может находиться, не требуя обслуживания, до 10 лет.

Перед использованием к контейнеру присоединяется механизм запуска. В него вставляется блок, включающий в себя электрическую батарею и ёмкость, содержащую жидкий аргон. Также к пусковому механизму крепится антенна системы «свой-чужой». Обнаружив цель, ракетчик наводит на неё ПЗРК, используя оптический прицел, и нажимает на спуск. После этого батарея подаёт электроэнергию в бортовую сеть ракеты, а аргон охлаждает головку самонаведения.

О захвате цели ракетчика оповещают звуковой сигнал и вибрация встроенного в прицел устройства. После этого следует снова нажать на спуск – включается бортовая батарея ракеты, патрон со сжатым воздухом отсоединяет блок питания, а пиропатрон запускает стартовый ускоритель. Пусковая труба «Стингера» является одноразовой, и «перезарядить» её новой ракетой невозможно.

Оснащённый электронно-оптическим преобразователем третьего поколения, он позволяет опознавать цели на дистанции в 7 км и имеет увеличение в 2.26 крат. В Турции в настоящее время производится тепловизионный прицел, предназначенный для использования со «Стингером».

На смену «Стреле»

Из объединенной таблицы технических характеристик систем ПЗРК «Игла», «Стрела» различных модификаций , становится очевидным, что ожидаемый комплекс оправдал надежды. Стоит отметить, что с 1978 года параллельно основной работе, велась разработка упрощенного варианта системы. В ПЗРК «Игла-1» для самонаведения ракеты использовалась доработанная тепловая ГСН от «Стрелы-3». Комплекс прошел испытания в первом полугодии 1980 года. Правительственную комиссию, под руководством Ю.И. Третьякова, удовлетворили продемонстрированные ттх ПЗРК «Игла-1», и спустя год, комплекс поступил на вооружение.

Характеристики советско-российских ПЗРК
	Комплекс
	Стрела-2	Стрела-2М	Стрела-3	Игла-1	Игла
Масса (кг)
Боевая	14,5	15	17	17,9	17,9
Походная	15,8	16,5	18,3	20	20
Дистанция поражения (м)
Дальность вдогон/ навстречу	3400	4200	4100	5200	5200
—	—	—	3000	3300
Высота вдогон/ навстречу	1500	2300	3000	2500	2500
—	—	—	2500	2500
Максимальная скорость воздушных целей (м/с)
Вдогон	220	260	310	320	320
Навстречу	—	150	260	360	360
Средняя скорость ракеты (м/с)	430	430	400	600	600
Масса ЗУР(кг)	9,15	9,15	10,3	10,8	10,8
Масса БЧ (кг)	1,17
Вероятность поражения самолета с первой ракеты (вдогон)	0,19-0,25	0,22-0,25	0,31-0,33	0,44-0,59	0,45-0,63
Принятие на вооружение (год)	1966	1970	1974	1981	1983

Устройство ПЗРК «Игла -1» отличает ряд новаторских технический решений. Впервые использовался переключатель режимов стрельбы (вдогон/ навстречу) и система для послестартового ориентирования ракеты. В боевую часть ЗУР закладывалось вещество, обладающее мощным фугасным действием. Взрыватель комплектовался контактным и индукционным датчиками, впервые осуществлялась возможность подрыва неизрасходованного ракетного топлива маршевого двигателя.

Общее описание

В состав ПЗРК 9К38 «Игла» входят следующие боевые элементы:

Зенитная управляемая ракета (ЗУР) 9М39, выполненная на основе реактивного летательного аппарата с двухступенчатым твердотопливным двигателем. Бортовые системы обеспечивают управляемый полет и сближение с целью методом пассивного оптического наведения.
Пусковая труба 9П39. Служит для прицельного пуска ракеты и обеспечения безопасности оператора и окружающих. Одновременно исполняет роль контейнера для переноски и хранения ракеты.
Пусковой механизм (9П516-1). Звуковым сигналом информирует о принадлежности цели и ее захвате. Одноразовый блок питания хладагентом и электроэнергией, облегчает подготовку комплекса к пуску.

Средства коммуникации (целеуказания и связи) в системе ПЗРК «Игла» представлены радиостанцией Р-157 (или аналогом) и планшетом 1Л15-1. Планшет одновременно отображает местонахождение и направление движения от 1 до 4 объектов в радиусе 12 500 м. Данные в виде кодограммы передаются с командного пункта (батарейного, дивизионного и т. д). Для проведения регламентных работ и технического обслуживания как в стационарных, так и полевых условиях комплекс снабжен подвижным контрольным пунктом 9В866 и проверочным оборудованием 9Ф719.

Для тренировочной отработки и совершенствования боевых навыков и психофизиологической подготовки зенитчиков-операторов ПЗРК «Игла» комплектуется учебно-тренировочными средствами :

Унифицированным полевым тренажером 9Ф635 и комплектом 9Ф663.
Разрезными и габаритными макетами боевых средств комплекса для отработки нормативов и правил обращения. Электрифицированные стенды наглядно демонстрируют устройство и принцип работы ПЗРК «Игла». Фото и видеоматериалы облегчают обучение.
