Maxon cinema 4d r12 для начинающих

Displacement и Bump

Displacement – создает текстуру на объекте смещением геометрии. Для этого необходимо назначить ч/б текстуру в соответствующем разделе Texture.

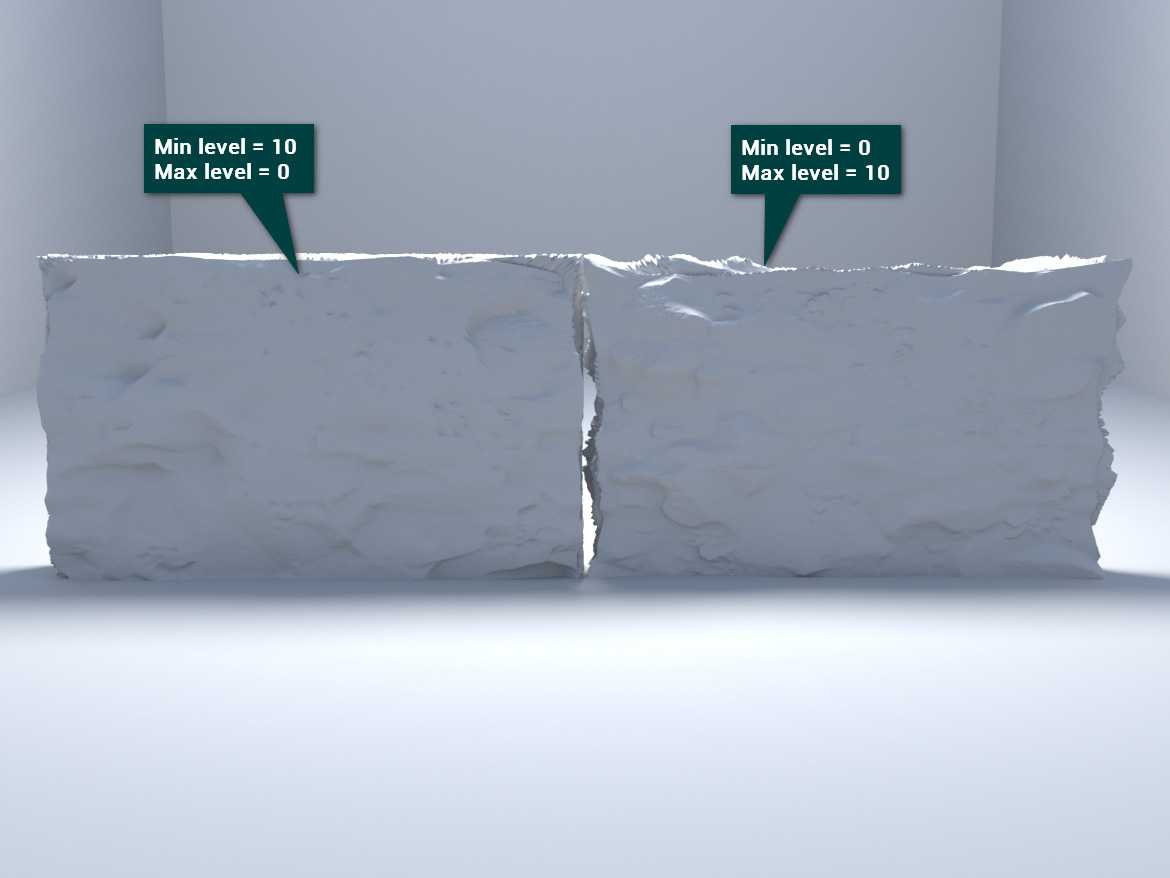

— Min level и Max level показывают, на какое расстояние должна выдавливаться текстура с карты. Min смещает геометрию по черному цвету текстуры, а Max по белому цвету.

— Water lvl. обрезает геометрию, которая находится ниже установленного значения.

Bump не имеет своего собственного раздела, но есть место для подключения. Bump выполняет примерно ту же функцию, что и Displacement, но используется для более мелкого рельефа. Силу выдавливания Bump можно регулировать в разделе Maps. Там же можно управлять и всеми другими свойствами.

Это были самые базовые настройки. Благодаря им вы сможете создать широкий выбор материалов для своих визуализаций. Много готовых материалов можно найти в виде карт, которые останется только правильно подключить и, возможно, подкорректировать.

Vray

Популярный движок для архитектурной визуализации от Chaos Group. Работает как плагин в связке с разными программами
для 3D-моделирования: Autodesk 3Ds Max, Cinema 4D, SketchUp, Rhino, Revit, ArchiCAD, Maya и др. Но чаще всего «Вирей»
используют в интеграции с 3Ds Max – это сочетание незаменимо среди визуализаторов уже около 20 лет. Благодаря гибким
настройкам в Vray можно получить максимально реалистичные интерьеры.

Vray — это рейтресная система визуализации. Для получения реалистичного освещения здесь применяется метод обратной
трассировки переотраженных лучей. Алгоритмов просчета несколько: Light Cache, Photon Map, Irradiance Map, Brute Force.
В «Вирее» поддерживается расширенный динамический диапазон (HDR). С его применением можно добиться картинки, не отличающейся
от реальной. Освещение адаптируется под созданную обстановку. Автоматически будут учтены перепады света, изменение яркости
в зависимости от погоды, времени суток, ракурса и т.д.

В «Вирей» есть собственная библиотека реалистичных материалов, которая постоянно обновляется. Также можно создавать свои
уникальные материалы и текстуры. Движок позволяет экспериментировать с графикой. Работать с текстурами несложно даже
неопытному моделлеру. Чтобы закрепить текстуру, достаточно просто перетащить ее мышкой на объект.

Рендеринг в Vray происходит благодаря двум альтернативным движкам. Первый задействует ресурсы центрального процессора
(CPU), а второй — видеокарты (GPU). Выбрать движок или перераспределить нагрузку можно самостоятельно, ориентируясь на
производительность вашего компьютера и поставленные задачи.

Важно: при использовании видеокарты во время рендеринга происходит автоматическое шумоподавление

Плюсы программы:

  • • Получение «сочного», качественного и реалистичного изображения;
  • • Можно создавать собственные материалы и текстуры объектов;
  • • Подходит для проектов любой сложности и с большим числом полигонов;
  • • Обладает огромным набором инструментов освещения, затенения и рендеринга;
  • • Множество настроек рендера;
  • • Возможность рендера по слоям;
  • • Высокая скорость просчета.

Минусы:

  • • Новичку будет сложно разобраться со всем функционалом;
  • • Трудности с использованием освещения для анимированных объектов;
  • • Долгий рендеринг прозрачных и зеркальных поверхностей.

Настоящая текстура

К этой категории относятся продукты графического дизайна, способные демонстрировать настоящие трехмерные эффекты текстуры. Обычно эта категория ограничивается печатными изделиями из бумаги вроде книжных обложек, визиток и этикеток.

Обложки книг

 The Scouring of the White Horse; высокая печать обложки «Topophobia»; тиснение обложки «2666»

Слово «текстура» происходит от латинского «textura», что означает «ткань». Ощущение материи имеет главное значение в этой концепции. Таким образом кроме одежды и ковровых изделий, пожалуй, ни один другой продукт не демонстрирует всю суть текстуры лучше, чем книги, чьи обложки раньше делались из тканого материала, как тот томик на фото выше.

Сегодня дизайнеры книжных обложек продолжают использовать тканую текстуру (верхняя книга справа). В случае с мягкой обложкой можно создать рельефные буквы (нижняя правая книга).

Визитки

Текстурированные визитные карточки Lift, Arūnas Kaltanas и Koodoz Design

Все, кто смотрел фильм «Американский психопат» знают, что важно не только то, как визитка выглядит, но и как ощущается. Текстура в данном случае может передавать ключевую информацию о социальном статусе и вкусе владельца визитки (по крайней мере если верить Патрику Бэйтману)

Для того, чтобы текстура визитки получилась интересной, дизайнер может использовать особую бумагу разной плотности и рисунка волокон. Можно также использовать различные техники вроде тиснения, лепки или выдавливания на поверхности, чтобы выделить те или иные элементы. Часто для получения текстуры букв дизайнеры прибегают типографской печати.

Этикетки

Этикетки на бутылках пива и вина также хороши для текстурного подхода к дизайну. Когда покупатель выбирает бутылку вина, он часто выбирает ориентируясь именно по этикетке. Этикетка с красивой и приятной текстурой придает элегантности продукту, чего не достичь с помощью простого графического дизайна.

Зернистая бумага очень хорошо сочетается с тиснением. Этикетки на фото вверху прекрасно демонстрируют то, как выглядит тиснение и лепка. А вот при создании этикетки справа использовалась уникальная техника с нанесением клейкого вещества под этикеткой полосками, которые создают ребристость на лицевой стороне этикетки, что делает ее приятной на ощупь.

Refraction

Refraction добавляет объекту прозрачности. Изменяя этот параметр, можно создать стекла.

— Level изменяет степень прозрачности объекта.

— Color устанавливает цвет стекла. Стоит быть внимательным, потому что он может смешаться с Diffuse Collor.

— Glossiness меняет уровень матовости. Чем ниже, тем более мутное стекло.

— Fresnel IOR меняет преломление света при прохождении через прозрачный объект. Более наглядно эффект заметен на граненых поверхностях.

— Dispersion Enabled добавляет эффект дисперсии света. Говоря проще, внутри объекта происходит разделение света на составляющие цвета (цвета радуги). Abbe number определяют силу дисперсии, но наиболее реалистично получается при значениях 30-60.

— Thin (no refraction) игнорирует часть настроек раздела Refraction. При этом объект становится прозрачным, но перестает преломлять свет.

— Caustics (slow) включает физически правильный расчет пропускания света. К сожалению, функция очень замедляет рендеринг.

Opacity

Opacity делает объект прозрачным. Отличие от Refraction в отсутствии преломления. Такой эффект больше подходит для тонкой прозрачной пленки или тюли.

-Level при уменьшении делает объект более прозрачным.

-Color меняет цвет прозрачного объекта. Выбор цвета в Diffuse Color смешивается с Opacity Сolor. Так смешение красного и синего создает желтый. Это работает даже без изменения Opacity Level.

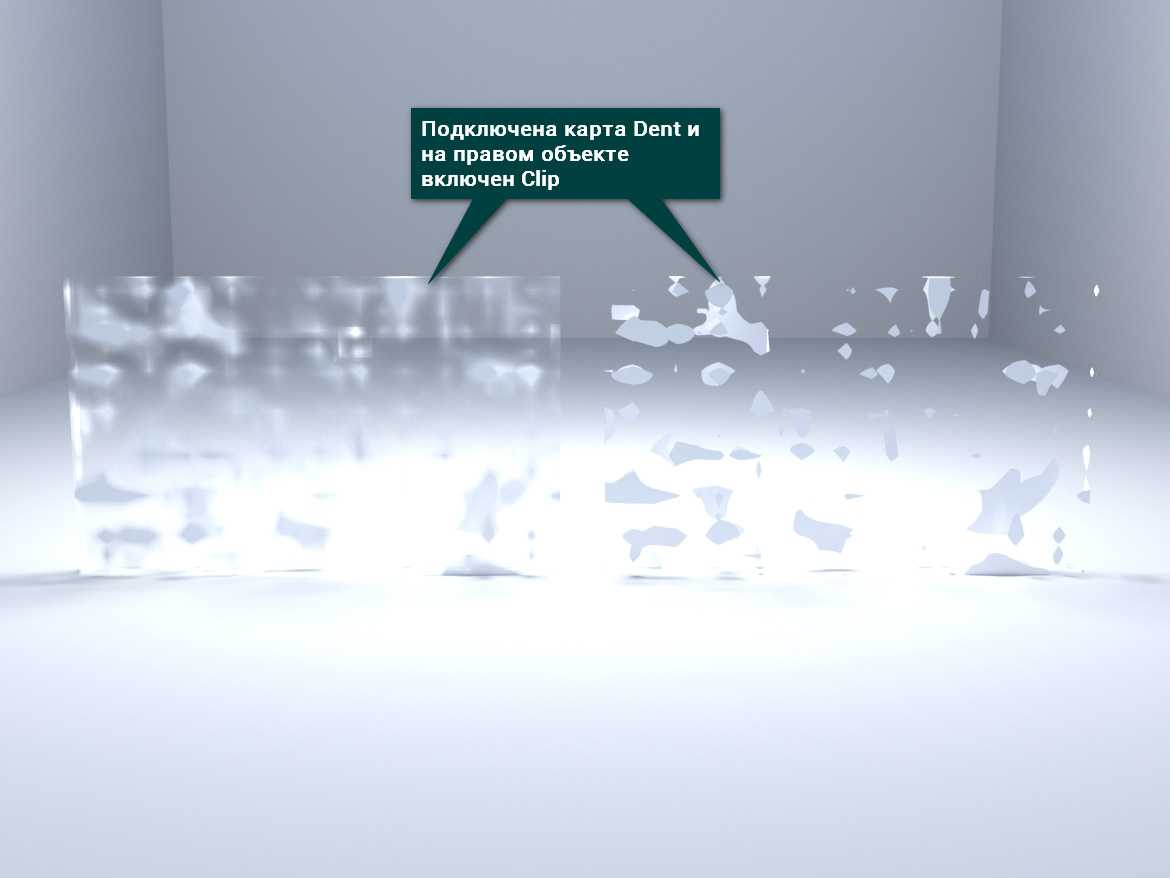

— Clip работает только при подключении карты к Opacity Color. Он убирает серый цвет, разделяя карту только на черный и белый. Благодаря этому объект становится либо прозрачным, либо непрозрачным, без плавных переходов.

V-Ray материалы для тканей: как достичь идеального реализма

Текстиль являются одним из самых трудных материалов, который можно воспроизвести в компьютерной графике, особенно если вы хотите достичь очень высокого уровня реализма. Моделирование ткани очень сложное занятие, даже с применением тега тонкой одежды в Cinema4d не так легко достичь удовлетворительных результатов, а реализм конечного изображения зависит в первую очередь от качества модели. Если материал, который будет применяться к модели и который играет ключевую роль в окончательной визуализации, не обладает определенными свойствами, то он никогда не принесет изображению высокий уровень реализма.

В этом уроке мы поделимся с вами несколькими секретами, при помощи которых можно создать очень эффективные материалы, добавить нотку реализма.

Основная причина, почему мы часто не в состоянии эффективно создать материал ткани vray является то, что материалы, которые мы видим в образах скрывается маленький секрет — отражение «Френеля». В предыдущей статье мы видели, как использовать карту в качестве отражения «Френеля», но «Френель» также может быть использован для создания этих специальных эффектов, которые создает ткань на ее складках.

Для того, чтобы в состоянии сделать материал ткани vray только с одной текстурой является большой иллюзией, но как только вы начнете понимать правила, все становится намного проще.

Если вы пытаетесь создать единый материал, изменяя только цвет в диффузном слое 1, и примените его к ткани в форме узора вы получите этот результат:

Реализм еще довольно низок. Теперь попробуйте вставить в диффузный слой 1 шейдер «Френеля»:

с этим типом градиента:

Результат существенно отличается и реализм увеличивается:

Для объекта «Френель» мы выбрали два цвета следующим образом: на поверхности модели, которые мы видим фронтально, преобладают темные цвета (те, что мы вставили справа от градиента), в то время как на поверхности, которые являются касательными к направлению взгляда, мы видим другой цвет, тот светлее. Все ткани, которые Вы видите на визуализациях многих профессионалов подобную технику исполнения. Эффект «Френеля» можно даже наложить на текстуру, используя шейдер «Слой».

Создайте новый материал и канал диффузного слоя 1. Установите значение «карта текстуры» в «Слой»:

Нажмите на черный квадрат, который появляется, чтобы войти в редактор уровней.

Параметр «Слой» является своего рода контейнером, в котором можно сложить две или более текстур вместе, принимать решение о порядке и режим смешивания. Например, попробуйте нажать на «Изображение …» и загрузите текстуру, как эту:

Теперь мы вводим затенение «Цвет», которым перекрываем друг друга, так что вы имеете полный контроль над цветом ткани. Нажмите на кнопку «шейдер …» и выберите опцию «Цвет»:

Если вы попытаетесь запустить рендеринг на данный момент результат будет следующим:

Для добавления Френеля мы просто снова нажимаем на кнопку «Шейдер …» и выбираем опцию «Френеля»:

… И немного вариантов, созданных таким же способом материалов ткани vray , но с различными текстурами:

Diffuse

Diffuse отвечает за базовый цвет материала.

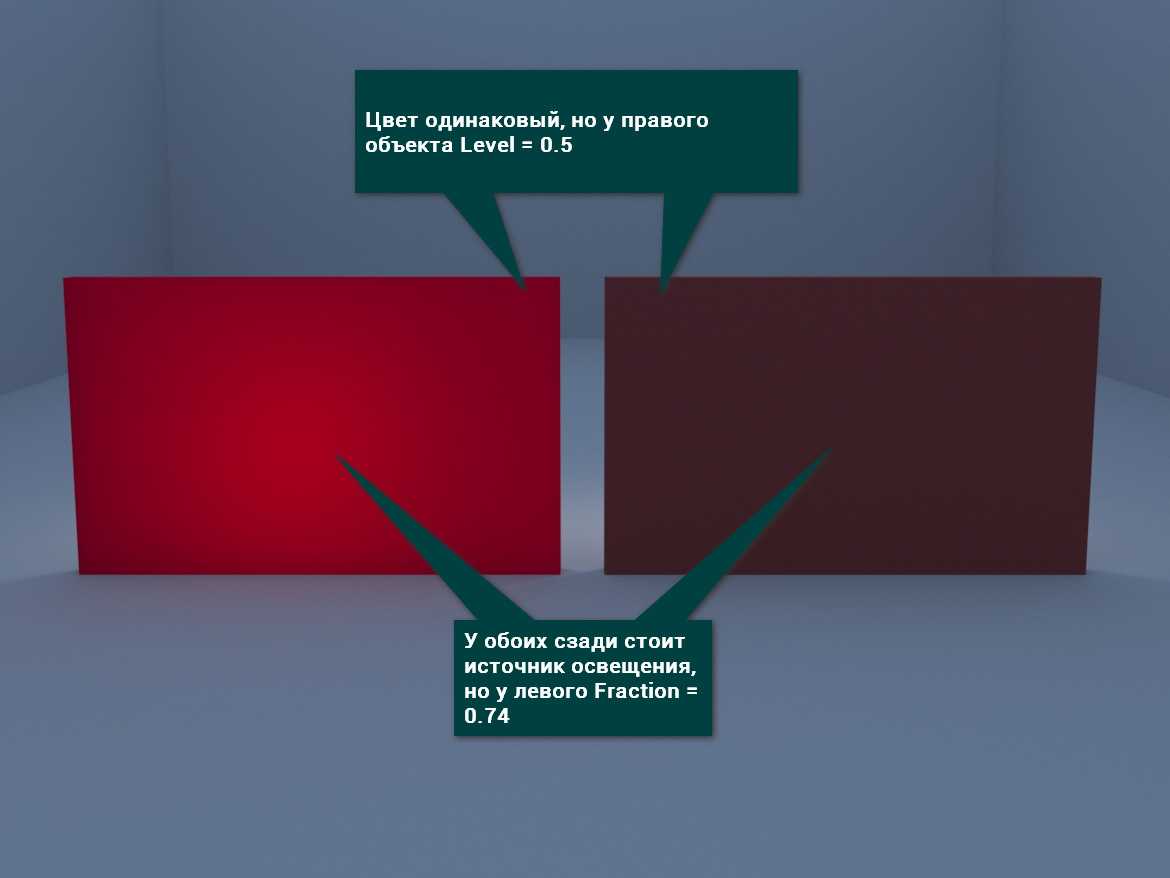

— Level является множителем цвета и регулирует его интенсивность. То есть цвет считается как параметры цвета RGB (значения от 0 до 255), умноженные на Level. Если Level = 0, то любой цвет, например белый (255, 255, 255) станет черным (0, 0, 0).

— Color позволяет настроить цвет из палитры вручную. С его помощью можно задавать цвет новым материалам и изменять его на существующих.

— Translucency позволяет задать уровень пропускания света. Это не столько прозрачность, сколько мнимая толщина. Она позволяет повторить свойства бумаги или ткани. Чем выше Fraction, тем больше света пропускается. Color в подразделе меняет цвет в местах пропускания света.

Ко всем параметрам, рядом с которыми находится квадрат, можно назначить карту. Карта может быть из готового набора или загруженной картинкой. Для этого нужно нажать на квадратик и выбрать в открывшемся меню карту из раздела Maps. Если нужно загрузить свою текстуру, то выберете Bitmap и найдите картинку на компьютере. Чаще всего стоит использовать ч/б картинки, кроме текстур в Diffuse Color и некоторых других случаев.
