Как правильно устанавливать кулеры в системный блок

Неправильная установка вентиляторов.

Ниже приведем примеры неприемлемой установки дополнительных кулеров в корпус ПК.

Один задний вентилятор установлен на «вдув».

Создается замкнутое воздушное кольцо между блоком питания и дополнительным вентилятором. Часть горячего воздуха из блока питания тут же всасывается обратно внутрь. При этом в нижней части системного блока движения воздуха нет, а следовательно охлаждение неэффективное.

Один фронтальный вентилятор установлен на «выдув».

Если вы поставите только один передний кулер, и он будет работать на выдув, то в итоге вы получаете очень разряженное давление внутри корпуса, и малоэффективное охлаждение компьютера. Причем из-за пониженного давления сами вентиляторы будут перегружены, так как им придется преодолевать обратное давление воздуха. Компоненты компьютера будут нагреваться, что приводит к повышенному шуму работы, так как скорости вращения вентиляторов увеличатся.

Задний вентилятор на «вдув», а фронтальный — на «выдув».

Создается воздушное короткое замыкание между блоком питания и задним вентилятором. Воздух в районе центрального процессора работает по кругу.

Передний же вентилятор пытается против естественного конвекционного подъема «опустить» горячий воздух, работая под повышенной нагрузкой и создавая разрежение в корпусе.

Два дополнительных кулера стоят на «вдув».

Создается воздушное короткое замыкание в верхней части корпуса.

При этом эффект от входящего холодного воздуха ощущается только для винчестеров, так как дальше он попадает на встречный поток от заднего вентилятора. Создается избыточное давление внутри корпуса, что усложняет работу дополнительных вентиляторов.

Два дополнительных кулера работают на «выдув».

Самый тяжелый режим работы системы охлаждения.

Внутри корпуса пониженное давление воздуха, все корпусные вентиляторы и внутри блока питания работают под обратным давлением всасывания. Внутри воздуха нет достаточного движения воздуха, а, следовательно, все компоненты работают перегреваясь.

Вот в принципе и все основные моменты, которые вам помогут в организации правильной системы вентиляции своего персонального компьютера. Если на боковой крышке корпуса есть специальная пластиковая гофра – используйте её для подачи холодного воздуха к центральному процессору. Все остальные вопросы установки решаются в зависимости от структуры корпуса.

Устройство компьютера довольно сложное – он состоит из множества блоков, каждый из которых выделяет много тепла. Перегрев любого из них может привести в лучшем случае к неправильной работе и аварийному выключению компьютера, в худшем – к выходу из строя. Особенно сильно нагреваются процессор, видеокарта, микросхемы северного и южного моста на материнской плате. Но и прочие узлы также греются – например, винчестер при активной работе нагревается весьма ощутимо. Поэтому компьютер нуждается в охлаждении.

Порядок установки вентиляторов в корпус компьютера.

Бытовые устройства для охлаждения воздуха

Бытовые или мобильные воздухоохладители воздуха являются прямыми конкурентами сплит-системам. Такая климатическая техника стала в последнее время особенно популярна среди наших соотечественников, и на это есть ряд причин:

Низкая стоимость. Средняя цена бытового воздухоохладителя варьируется в пределах 2500-3000 руб.
Простота в обслуживании и установке. Конструктивные особенности этого устройства исключают выделение конденсата, и соответственно бытовые охладители не требуют дренажного трубопровода.
Низкое энергопотребление. Конструкция этого аппарата предусматривает из всего электрооборудования – водяной насос и вентилятор. В среднем, энергопотребление бытовых охладителей в 7-9 раз ниже, чем у кондиционера.
Экологическая чистота. В таком оборудовании не используется фреон и другие химические вещества. В качестве хладагента в мобильных охладителях воздуха применяется обычная вода.

Принцип действия мобильных охладителей, основан на естественном испарении воды в потоке теплого воздуха, созданном вентилятором. Помпа, из емкости в корпусе устройства, подает воду на впитывающий фильтр. Вентилятор, создавая воздушную струю, заставляет воду испаряться, а это явление происходит с понижением температуры. Воздух охлаждается, увлажняется, очищается посредством фильтрующего элемента, после чего попадает в помещение.

Совет: если в помещении повышенная влажность, или есть источник сквозняка, то использовать охладитель описанного выше типа не рекомендуется. Лучше использовать кондиционер или фреоновую теплообменную установку.
Воздухоохладители промышленные чаще всего бывают поверхностного или сухого типа. Этот тип устройств используется для охлаждения электротехники, такой как электродвигатели, гидро и турбогенераторы и пр.

Термопаста в комплекте

	Кулер № 1	Кулер № 2
Термопаста в комплекте	в отдельной емкости	нанесена на основание

Практически все кулеры оснащаются термопастой для первой установки. Более дешёвые модели оснащаются термопастой среднего или низкого качества, более дорогие, соответственно, более качественной. Поэтому, при покупке бюджетного или среднебюджетного кулера, если у вас имеется более-менее качественная термопаста, лучше сразу замените комплектную на свою.

Ну а в каком виде поставляется термопаста с кулером: в отдельной ёмкости или нанесена на основание — большой разницы нет, лишь бы она была хорошего качества.

Тип корпуса

Современный рынок корпусов компьютера представлен множеством моделей, однако существуют определенные стандарты, в соответствии с которыми они и выпускаются. Эти стандарты заложены в так называемых форм-факторах, определяющих в конечном итоге габаритность корпуса компьютера.

Существуют следующие типоразмерные стандарты корпусов:

Mini-ITX;
Micro-ATX;
ATX;
EATX;
XL-ATX;

Также можно встретить и такую классификацию корпусов (башенную, как их называют):

SFF (Small Form Factor) – микро;
Mini Tower – мини;
Middle Tower – средний;
Big Tower – большой;

Разница между стандартами корпусов заключается в разном размерном ряде предназначенных под данный корпус материнских плат. Для оценки габаритов удобно воспользоваться таблицей (см. изображение).

Визуальный размерный ряд наглядно демонстрирует следующее изображение.

Думаю, нет нужды говорить, что основной критерий выбора типа корпуса полностью зависит от тех задач, которые Вы ставите перед своим компьютерным собратом. Т.е. mini и micro ATX – это идеальные варианты для непритязательных офисных пользователей, для которых их железный друг должен просто хорошо вписываться в интерьер (не занимая много места), ну и по возможности выполнять «тяжелую» работу в виде «открыть-закрыть-сохранить» документ и прочие офисные забавы :).

Основные ошибки при установке охлаждения

Важно знать, как правильно поставить кулеры в системном блоке. Неправильно работающая система охлаждения может быть неэффективной, или, наоборот, создавать условия для быстрого перегрева

Самое главное здесь – в какую сторону дует кулер корпуса.

Установлен лишь задний вентилятор, работающий на «вдув». При этом выходящий из блока питания теплый воздух тут же подаётся снова внутрь и движется по тому же кругу наружу. В нижней части корпуса циркуляции вообще не создаётся, и там всё нагревается.
Установлен только передний вентилятор, который работает на «выдув». Так в корпусе будет создаваться пониженное давление, и быстро накопится очень много пыли. Отвод тепла не будет происходить, поэтому всё будет перегреваться, и компьютер постоянно будет держать кулеры на максимальных оборотах, так что ещё и шум будет намного больше.
Задний кулер вдувает воздух, а передний – выдувает. Это ненормально хотя бы потому, что тёплый воздух поднимается вверх, и его поток нельзя направить вниз. Поэтому эффект будет таким же, как в предыдущем пункте.
Оба кулера вдувают внутрь. В корпусе создаётся избыточное давление, вентиляторы работают на износ, а пользы, естественно, нет.
Оба кулера выдувают. Это самая опасная ситуация, так как в корпусе создаётся пониженное давление, нарушается циркуляция воздуха, и все компоненты компьютера очень быстро перегреваются.

Как видите, очень важно, какой стороной установлен кулер. Стоит его перевернуть, и он начнёт дуть не в ту сторону

Поэтому это всегда надо проверять. Правильная установка вентиляторов в корпус ПК – верхний задний должен выдувать воздух, а нижний передний – вдувать. Тогда циркуляция его будет естественной и правильной, а система охлаждения будет работать максимально эффективно. Теперь вы знаете, как правильно установить кулеры охлаждения в системном блоке. Если вы устанавливали их сами, проверьте их работу. Если только собираетесь этим заняться, сделаете всё грамотно сразу.

Поделиться в соц. сетях:

Компьютер представляет из себя сложное устройство со множеством компонентов, которые должны работать беспрерывно. Охлаждение является неотъемлемой частью всей этой сложной системы, поскольку каждая деталь отдает тепло, потребляя электричество. Если бы охлаждения не было, то риск внезапного “сгорания” вырос бы в десятки раз. Но как поступать, если старое охлаждение вышло из строя? Определенно, нужно искать замену и браться за установку. Как правильно установить вентиляторы в корпус компьютера? Ответ на этот вопрос вы сможете найти в данной статье.

Как установить кулер на процессор

Во время сборки своей системы возникает потребность установить процессорный кулер, а если нужно выполнить замену ЦП, то охлаждение нужно демонтировать. В этих задачах нет ничего сложного, нужно лишь следовать инструкциям и выполнять все аккуратно, чтобы не повредить комплектующие. Давайте подробнее рассмотрим установку и снятие кулеров.

Установка кулера от AMD

Кулеры от компании AMD оборудованы своеобразным креплением, соответственно, процесс монтирования тоже немного отличается от других. Оно осуществляется легко, требуется выполнить всего несколько простых шагов:

Для начала следует установить процессор

В этом нет ничего сложного, просто учтите расположение ключей и делайте все осторожно
Дополнительно обратите внимание на другие комплектующие, например, на разъемы для оперативной памяти или видеокарты
Важно, чтобы после установки охлаждения все эти детали можно было без затруднений установить в слоты
Если кулер будет мешать этому, то лучше заранее поставить детали, а потом уже заняться монтированием охлаждения

У процессора, приобретенного в боксовом варианте, в комплекте уже имеется фирменный кулер. Аккуратно достаньте его из коробки, не прикасаясь к нижней части, ведь туда уже нанесена термопаста. Установите охлаждение на материнскую плату в соответствующие отверстия.

Охлаждению для работы необходимо питание, поэтому нужно подключить провода. На материнке найдите разъем с подписью «CPU_FAN» и выполните подключение. Перед этим расположите провод удобно, чтобы его не цепляли лопасти во время работы.

Установка кулера от Intel

У боксовой версии процессора Intel в комплекте уже имеется фирменное охлаждение. Способ крепления немного отличается от рассмотренного выше, однако кардинальной разницы нет. Данные кулеры крепятся на фиксаторы в специальные пазы на материнской плате. Просто выберите подходящее расположение и поочередно вставьте штыри в разъемы до появления характерного щелчка.

Остается подключить питание, как это было описано выше

Обратите внимание, что на кулеры от Intel также нанесена термопаста, поэтому распаковку осуществляйте осторожно

Установка башенного кулера

Если мощности стандартного охлаждения не достаточно для обеспечения нормальной работы CPU, потребуется установка башенного кулера. Обычно они мощнее благодаря большим вентиляторам и наличию нескольких теплотрубок. Установка такой детали требуется только ради мощного и дорогостоящего процессора. Давайте подробно разберем этапы монтирования башенного процессорного кулера:

Распакуйте коробку с охлаждением, и следуя вложенной инструкции, выполните сбор основания, если это нужно. Внимательно ознакомьтесь с характеристиками и габаритами детали перед ее покупкой, чтобы она не только встала на материнскую плату, но еще и поместилась в корпус.
Выполните крепление задней стенки на нижнюю сторону материнской платы, установив ее в соответствующие крепежные отверстия.

Установите процессор и капните на него немного термопасты. Размазывать ее не обязательно, так как она равномерно распределится под весом кулера.

Выполните крепление основы на материнскую плату. Каждая модель может крепиться по-разному, поэтому лучше обратиться в инструкцию за помощью, если что-то не получается.

Остается прикрепить вентилятор и подключить питание

Обратите внимание на нанесенные маркеры — они показывают направления потока воздуха. Он должен быть направлен к задней стенке корпуса.

На этом процесс монтирования башенного кулера окончен. Мы еще раз рекомендуем изучить конструкцию материнской платы и устанавливать все детали в таком порядке, чтобы они не мешали при попытке монтирования других комплектующих.

Принудительная конвекция с использованием вентилятора

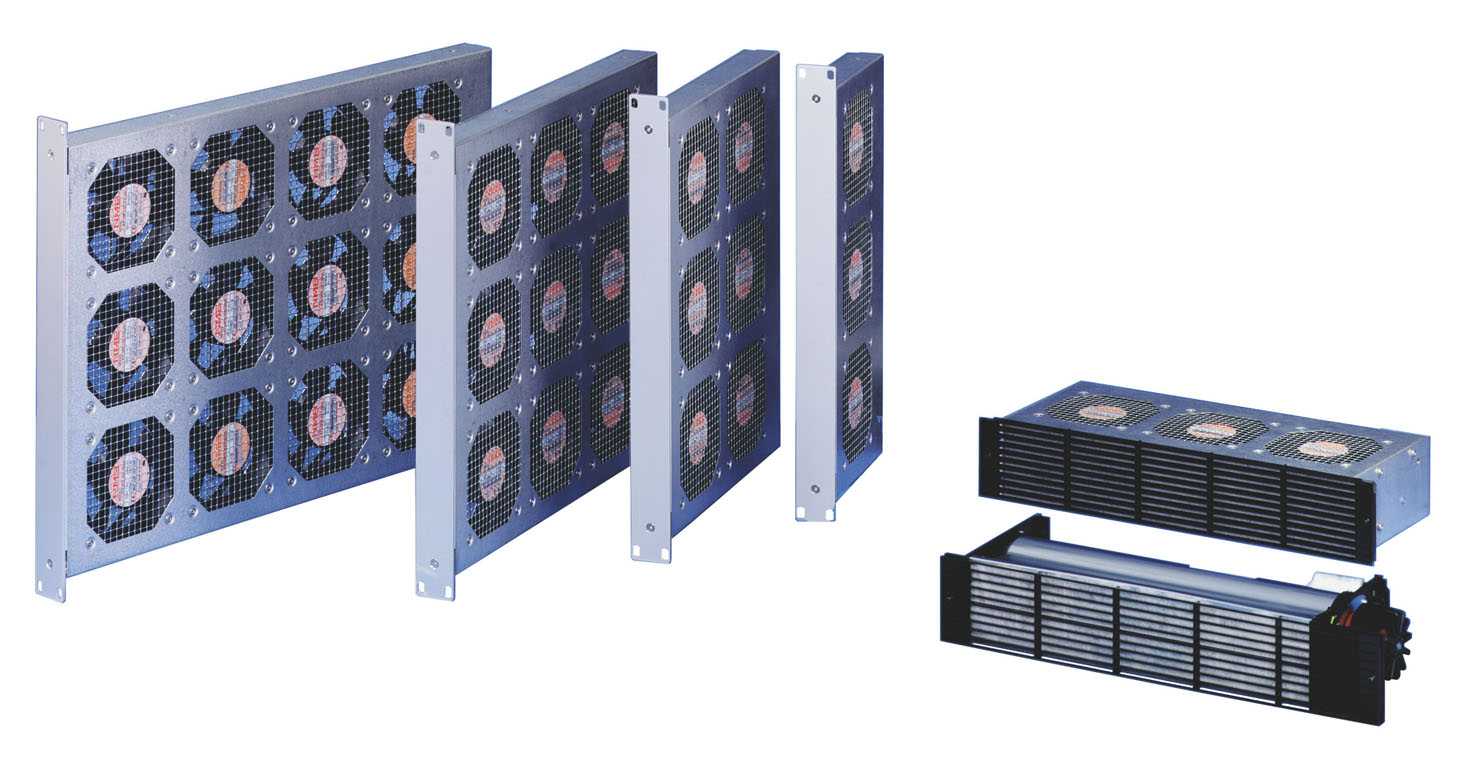

Рис. 1. 19″-кассета вентиляторов

Наиболее распространенной формой охлаждения является принудительное воздушное охлаждение — метод, достаточный для большинства корпусных решений. Здесь естественная конвекция усиливается за счет использования вентиляторов или кассеты вентиляторов (рис. 1). Иногда вентиляторы применяются, если аэродинамическое сопротивление воздуха внутренних компонентов существенно снижает эффективность естественной конвекции. Температура внешней среды, как и в предыдущем случае, должна быть значительно ниже, чем требуемая температура системы. Принудительные методы охлаждения можно разделить на два основных подхода: «на вдув» и «на выдув». При работе «на вдув» вентиляторы располагаются перед компонентами, которые необходимо охлаждать, и толкают воздух по направлению и вдоль нагревающихся элементов. В случае работы «на выдув», напротив, вентиляторы устанавливаются за компонентами, они вытягивают воздух, проходящий вдоль компонентов. Возможно также объединение обоих типов охлаждения. Какое из двух решений эффективнее, определяется исходя из окружающих условий. Если используется вариант «на вдув», в расчет должно быть добавлено тепло, вырабатываемое вентилятором

Для метода «на выдув» следует принимать во внимание и воздействие на него тепла компонентов (что приводит к снижению срока службы вентилятора)

В выборе подходящих вентиляторов решающую роль играют следующие параметры:

Вентиляторы должны обеспечивать максимальный требуемый поток воздуха с учетом необходимой избыточности. Также должна быть учтена максимальная высота эксплуатации

Даже на высоте 1000 м над уровнем моря воздушный поток должен быть увеличен примерно на 18%.
Мощность системы питания должна соответствовать суммарной максимальной мощности всех вентиляторов.
При общем расчете теплового баланса следует принимать во внимание тепло, вырабатываемое вентиляторами (особенно в случае работы «на вдув»).
Размер, геометрия и воздушный поток должны соответствовать доступному пространству. Это часто влечет за собой необходимость выбора между осевыми и радиальными вентиляторами.
Вентиляторы должны соответствовать доступным параметрам электропитания (например, 230 VAC или 24 VDC и т

д.), требуемым сигналам тревоги и типу управления (например, регулирование частоты вращения в зависимости от температуры).
Выбор вентиляторов должен основываться на максимальном уровне шума, определенного и/или разрешенного для места работы. При этом недостаточно знать уровень шума, указанный изготовителем вентилятора. Должны быть учтены турбулентные потоки воздуха, которые часто и создают основной шум.

Ноутбуки

12. Особенности ноутбуков.

Все компоненты внутри ноутбука собраны в крайне малом пространстве мобильного корпуса. Помимо процессора в ноутбуке может быть установлена мощная видеокарта, жесткий диск…

Эти и другие устройства отделяют друг от друга считанные сантиметры, и при этом никакого пространства для циркуляции воздуха — внутри ноутбука просто нет.

Именно поэтому компоненты практически всегда работают при повышенных температурах. Исправить это, к сожалению, никак нельзя; но однако же можно уберечь ноутбук от дополнительного нагрева, таким образом продлив ему срок службы и избавив от критического перегрева.

13. Рабочее место…

Как я уже не раз упоминал здесь на блоге — старайтесь по возможности не располагать ноутбук на мягких поверхностях и коленях, особенно — когда за ноутбуком вы работаете с ресурсоемкими задачами (например, обработка фото или видео). При несоблюдении этого простого правила перегрев компонентов ноутбука, включая батарею — обеспечен…

Старайтесь располагать ноутбук на ровной и твердой поверхности рабочего стола. При этом убедитесь, что никакие предметы, которые лежат лядом, не мешают току воздуха под- и вокруг ноутбука:

По сути — это самое главное и самое эффективное, что только можно сделать для избежание перегрева.

14. Погода…

Не работайте за ноутбуком под прямыми солнечными лучами. Они очень быстро и очень сильно нагревают его поверхность (особенно, если ноутбук темный) и быстро прогревают всё внутри корпуса.

В этом случае возможны даже повреждения отдельных компонентов от перегрева.

И последний совет, который я бы хотел дать в рамках этой статьи, для всех пользователей, в не зависимости от того, ноутбук ли у вас или же настольный ПК:

15. Регулярно выполняйте очистку от пыли!

Для настольных ПК: Они очень быстро накапливают пыль. Старайтесь по крайней мере раз в 6 месяцев открывать системный блок и очищать все внутренние компоненты от пыли.

Пыль препятствует отводу тепла от компонентов и существенно ухудшает теплообмен. Из-за пыли особенно могут перегреваться жесткие диски, видеокарта и процессор.

Отдельно хочу упомянуть о вентиляторах. Помните: забитый пылью вентилятор подает воздух намного менее эффективно:

Для очистки внутренних компонентов я обычно использую кисть и слегка влажную ткань. КАТЕГОРИЧЕСКИ не рекомендую использовать пылесос! В процессе чистки им можно случайно повредить хрупкие компоненты. Такое случается довольно часто.

Приступайте к процедуре очистки ТОЛЬКО если компьютер выключен!

Для ноутбуков: Здесь ситуация несколько сложнее…

Дело в том, что ноутбуки обладают различными корпусами: некоторые открывают сразу доступ к системе охлаждения так, что можно почистить кистью вентилятор; а в некоторых, чтобы добраться до вентиляторов нужно разобрать полноутбука…

Здесь единственный совет, который я могу вам дать: не беритесь за разбор ноутбука, если вы не уверены в том, что сможете собрать всё назад…

Видеоинструкция по установке

Организовав систему охлаждения своего ПК «как надо», вы не только продлите срок службы его компонентов, но создадите комфортные условия для использования. Вам не придется покупать внешние устройства для дополнительного охлаждения компьютера и держать системник открытым, чтобы теплый воздух активней «уходит сам по себе», а потом выгребать из него комки пыли. Правильно охлаждение – залог нормальной работы техники.

Порядок установки вентиляторов в корпус компьютера.

Типичное воздушное охлаждение для компьютера

Самая распространённая и дешёвая система охлаждения, применяемая в компьютерах – воздушная, которая работает с помощью специальных вентиляторов. Для лучшего отвода тепла и увеличения теплоотводящей поверхности на самые важные детали ставят металлические радиаторы. Они отводят немало тепла, но площадь их ограничена, поэтому дополнительно используются вентиляторы. Например, он есть на главном процессоре, помимо радиатора, так как это одна из самых важных и самых горячих микросхем. Для лучшего эффекта в системный блок должен быть установлен хотя бы один дополнительный кулер, который будет создавать постоянную циркуляцию воздуха и выводить горячий наружу. В большинстве компьютеров, особенно в минимальной конфигурации – так называемом офисном варианте, никакого дополнительного охлаждения не устанавливают. Однако в таких моделях всё равно есть один кулер – в блоке питания, который расположен в верхней части компьютера. Тёплый воздух, поднимаясь вверх от материнской платы и дополнительных устройств, с его помощью выдувается наружу. Но эта конструкция имеет недостатки:

Весь теплый воздух идёт через блок питания, который и сам не слабо греется, отчего его детали перегреваются ещё быстрее. Поэтому он в таком случае выходит из строя чаще всего.
В корпусе компьютера создаётся пониженное давление, и для выравнивания его воздух поступает внутрь откуда попало – через все щели. Поэтому внутри быстро скапливается множество пыли, ещё больше ухудшающей отвод тепла.
Создаваемый поток не особо стабильный, опять же, из-за притока его со всех возможных отверстий. Создаются ненужные и вредные завихрения, сильно снижающие эффективность всей системы.
Воздушный поток не очень сильный, для низко расположенных устройств, например, видеокарты, явно недостаточный. Из-за видеокарта может перегреваться, особенно, если имеет просто радиатор, без активного кулера.

Поэтому требуется установка дополнительных кулеров в системном блоке. Стоят они недорого и поставить их можно самостоятельно.

Установка охладителя

Данная процедура не такая сложная, как может показаться на первый взгляд. В этой статье будет описываться подробная инструкция по установке одной из моделей СВО. С другими моделями охладителей работа выполняется аналогично.

Шаг 1: инструменты для работы

Прежде чем начать сборку подготовьте швейцарский нож, в набор которого входит крестовая отвертка маленького и среднего размеров, ножницы и клещи. Также вам понадобится набор насадок. Возьмите еще ключи на 13 и 16.

Шаг 2: радиатор

Данный элемент поддерживает температуру воды на уровне 40 градусов. В помощь радиатору рядом находятся пару вентиляторов. Они выводят теплый воздух наружу. Когда вы устанавливаете вентилятор, не забудьте, что стрелка, расположенная на его раме, должна направляться к системе охлаждения, а все провода сходиться к середине.

Шаг 3: крепление радиатора

Для начала необходимо прикрутить к радиатору детали, которые будут соединять с ним трубки. Используйте ключ на 16, чтобы прикрутить гайки, но не завинчивайте их до упора. Далее можно присоединить радиатор к корпусу. Если у вас устройство оснащено только одним вентилятором, то можно установить его за передней стенкой внизу или сзади процессора, где происходит подача воздуха.

Радиатор с двумя вентиляторами немного массивнее, поэтому ему требуется больше пространства. Для этого необходимо разместить его на боковой панели. Если вы не имеете специальных навыков, для того чтобы сделать гнезда и отверстия, используйте специальный системный блок для данной СВО. Производитель может предложить вам подобные корпуса.

Положите боковую панель на ровную поверхность. Проследите, чтобы узкие части смотрели на вас. Приложите радиатор к отверстиям так, чтобы вентиляторы были направлены вверх. Части трубы, которые соединяются с охладителем, должны быть повернуты к передней части системного блока. Затем подсоедините радиатор к стенке, на которой находятся отверстия.

Теперь необходимо прикрутить заглушку вентилятора специальными шурупами, которых в комплекте обычно восемь.

Шаг 4: питание радиатора

Обычно вентиляторы работают от напряжения 12В. Таким образом, достигается необходимая скорость и увеличивается громкость его работы. Если в ПК установлена СВО, такое питание не обязательно. Вполне хватает в среднем 6В, при этом работа будет практически полностью бесшумной. Чтобы проделать эти действия, необходимо соединить адаптер с разъемами кулеров, отвечающих за питание. После этого адаптер необходимо соединить с БП.

Шаг 5: установка водного охлаждения на видеокарту

В основном шум в ПК возникает из-за графической платы

Обратите внимание, что любое вмешательство в устройство видеокарты аннулирует ее гарантию. Поэтому необходимо проверить все ли функции работают, прежде чем начинать установку охладителя

Также нужно быть крайне осторожными, чтобы случайно устройство не повредилось статическим напряжением. Для этого необходимо приобрести специальный коврик.

Открутите шурупы, которые соединяют вентиляторы с охладителем. Всего вы должны снять шесть таких шурупов. Два из них меньше остальных, и они придерживают пружину в натяжении. С их помощью блок охлаждения не так сильно давит на видеокарту. Остальные четыре шурупа держат весь вес вентилятора. На данном этапе кулер все еще плотно соединен пастой. Чтобы окончательно его отсоединить, покрутите очень медленно в разные стороны.

Теперь снимите старый охладитель и уберите термопасту с видеокарты. Можно воспользоваться ватным диском, смоченным в спирте или ацетоне. Далее необходимо нанести новую пасту очень тонким слоем по каждой детали.

Положите кулер на ваше рабочее место так, чтобы трубки были вверху. Приложите блок охладителя к видеокарте так, чтобы резьба совпадала с соответствующими отверстиями. Установите пластмассовую квадратную пластину на место старой натяжной пружины. Специальную пенопластовую пластину необходимо приклеить между печатной платной и пластиной.

Новый вентилятор крепится тремя шурупами. Затяните их крепко, но не до конца, а затем поочередно подтягивайте, для того чтобы кулер не перекосился. Далее по такому же принципу поступите с шурупами на пластмассовой пластине.
