Типы соединения

Подключить плиту к электричеству можно несколькими способами: напрямую к щитку, через коробку с клеммами или с помощью розетки и вилки.

Включение через клеммную коробку

Подключение плиты через клеммную коробку – широко распространенный вариант. Точка, в которой выполняется соединение, может быть скрыта в стене или установлена снаружи. Размещается коробка в паре метров от плиты, при этом расстояние от пола должно быть больше шестидесяти сантиметров.

Включение через розетку

Третий тип подключения к сети – использование розетки с заземлением. Обычные розетки устанавливать не рекомендуется, потому что они не рассчитаны на столь мощные электроприборы, а значит, будут постоянно выходить из строя.

Существуют три типа силовых розеток:

отечественные, заземление которых находится сверху под углом 90° относительно нуля и фазы;

белорусские, в которых контакты находятся под углом 120° по отношению друг к другу;

европейские, заземляющий контакт которых плоский и размещен снизу.

Нюансы подключения ТЭНа и его проверка

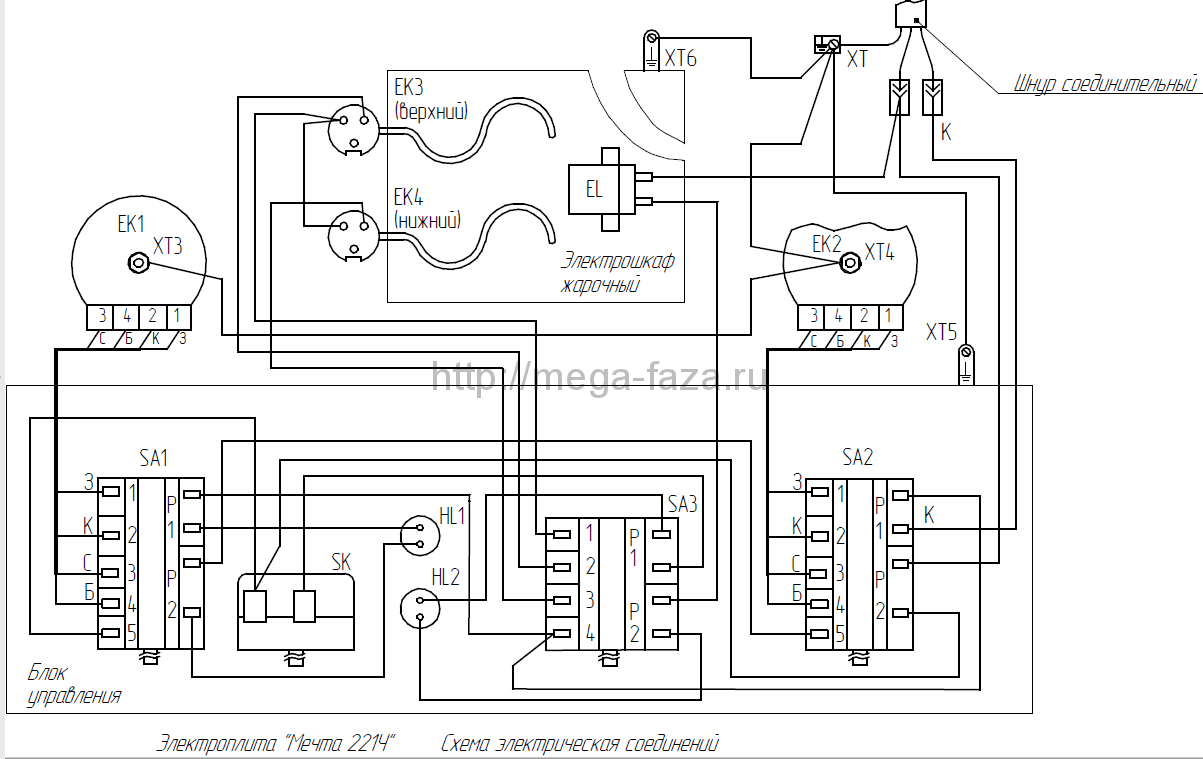

На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

О них мы и поговорим в этой статье.

Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа. ТЭН Е3-Е5 — это духовой шкаф. Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. При однофазном питании производим одно измерение — между фазой и нулем

Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным. Итак, первым делом подключаем провод к автомату на распределительном щитке

Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье. Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения: 1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

Подключение конфорок электроплиты своими руками

На схеме также можно найти элемент с обозначением Т Землю определить еще проще: это контакт вверху или внизу.

Контакты необходимо качественно заизолировать. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги.

Тут уж выбирать вам. Это клеммы 4 и 5; И клемма заземления, помеченная специальным значком. На схеме обозначено, как идут провода для подключения каждого отдельного нагревателя. Розетка электроплиты обязательно должна быть заземлена Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть. Отсутствие индикации работы конфорки не всегда означает, что она неисправна. Ремонт электроплитки 3

Алгоритм как подключить комбинированную плиту в квартире

Если у вас до этого стояла электрическая плита, то изначально потребуется заключить договор на поставку газа. Чтобы это осуществить, необходимо предоставить в службу газового хозяйства следующие документы:

• подтверждение собственности;
• техпаспорт на жилое помещение (квартиру);
• справка о составе семьи;
• договор на техобслуживание;
• паспорт на газовый счётчик;
• абонентская книжка.

Однако самостоятельно подключение плиты к газопроводу запрещено на законодательном уровне

Если газовая служба при проверке заметит это нарушение, то наложит штраф и может расторгнуть договор на поставку газа. Тем не менее можно соединить плиту с газовой магистралью и электросетью, но не включать, а вызвать мастера, который проверит все соединения и даст добро на подключение. Такой способ позволяет сэкономить деньги на услугах от Горгаза, но без навыков в подобное работе или при халатном подходе к тому делу лучше не лезть.

Если вы решили всё-таки самостоятельно осуществить подключение, то лучше не отклоняться от следующего алгоритма действий:

1. Провести силовую линию и установить розетку с заземлением рядом с предполагаемым местом расположения печи.
2. Установить плиту на ровной поверхности либо отрегулировать высоту ножек с помощью уровня. Наклонная поверхность не позволит еде готовиться равномерно.
3. Резьба гибкого шланга обматывается лентой ФУМ, после чего подключается к газовой трубе и затягивается ключом.
4. Аналогично шланг подключается к прибору.
5. Подключение устройства к электросети. Электрики советуют напрямую этого не делать, а только через розетку.
6. Проверить герметичность соединений густым мыльным раствором под наблюдением мастера, тем самым сделав своё самостоятельное подключение законным.
7. Проверить работоспособность конфорок и духового шкафа.

Самостоятельное подключение любой газовой техники – дело небезопасное, поэтому очень важно отнестись к этому делу предельно внимательно, не пренебрегая проверкой каждого соединения. Экономия пяти минут в дальнейшем может обойтись очень дорого

Тип духовки

Перед покупкой следует выбрать, какой духовой шкаф будет установлен: газовый или электрический.

В большинстве новостроек не предусмотрено проведение газа. В этом случае выбора-то и нет – нужно ставить электрический прибор. А вот если голубое топливо подключено, стоит ли покупать газовый агрегат? Не торопитесь утвердительно отвечать на этот вопрос. Сначала необходимо разобраться с особенностями каждого из видов печей.

Эксплуатация газового духового шкафа обойдется в меньшую сумму, поскольку газ стоит дешевле электричества. На этом плюсы, пожалуй, и заканчиваются.

А вот список недостатков широк:

1. При установке придется считаться с расположением газовой трубы. Перенести ее в нужное место не всегда возможно.
2. Ограниченный функционал.
3. Выбор духовых шкафов на рынке гораздо более скромный, чем электрических.
4. Несмотря на современные системы безопасности, повышенные риски при использовании газового оборудования все же присутствуют.

Электрические духовки:

1. Могут оборудоваться большим количеством дополнительных функций.
2. Для монтажа достаточно, чтобы рядом находилась розетка.
3. Более безопасны, так как нет открытого огня
4. В продаже имеется широкий ассортимент устройств на любой вкус и кошелек.

Из минусов требуется отметить только увеличение потребления электроэнергии, и как следствие, большие счета за ресурсы.

Устройство духового шкафа

При взгляде в духовку пользователь мало что увидит. Решетки, лампа подсветки, открытые ТЭНы гриля и защитный термический кожух. Но устройство духового шкафа намного сложнее. В конструкцию входит ряд ключевых компонентов, отвечающих за формирование температуры и циркуляцию воздуха.

Нижний ТЭН

Нагревательный элемент снизу есть во всех духовых шкафах. Именно он формирует основной поток тепла для приготовления пищи. Этот элемент не виден, закрыт термокожухом.

Кольцевой ТЭН

Кольцевой ТЭН работает в режиме конвекции. Одновременно с ним включается вентилятор, который распределяет горячий воздух по всему объему духовки. Такая опция есть не во всех моделях шкафов.

Верхний ТЭН

Открытый верхний ТЭН есть только в духовках с опцией гриля. Его задача состоит как в обеспечении пропекания продукта со всех сторон, так и создания на поверхности блюда аппетитной корочки. Система безопасности контролирует работу верхнего ТЭНа, нагреватель автоматически отключается при открытии дверки.

Блок выбора режима

Это может быть как круговой переключатель, так и электронная панель выбора программы. В зависимости от сложности модели духового шкафа, пользователь может остановиться на режиме гриля, активировать систему конвекции, воспользоваться другими опциями.

Регулятор температуры

В моделях духовых шкафов с электронным управлением температура может регулироваться автоматически, в зависимости от выбранной пользователем программы готовки. Также всегда есть возможность задать точное значение. В недорогих моделях это делается круговым регулятором, привычной ручкой.

Термокожух

Задача термокожуха, внутренних стенок духовки, состоит не только в защите пользователя от опасности прикосновения к раскаленным нагревателям. Данная металлическая оболочка равномерно распределяет тепло, обеспечивая правильное приготовление пищи.

Вентиляционные отверстия

Вентиляционные отверстия в паре с вентилятором не только отводят пары пищи и избыточно нагретый воздух. Они охлаждают внутренность духовки к тому моменту, когда пора вынимать из нее приготовленную пищу, для полного комфорта пользования устройством.

Вентилятор в духовке отвечает за распределение тепла

Информационное табло

Главная информация, которая отображается на дисплее духового шкафа — время выполнения заданной программы. Когда устройство не занято своей главной работой, на табло могут отображаться часы или другие данные.

Дверка с жаропрочным стеклом

Дверка выполняет сразу несколько задач. Она закрывает камеру духовки и не допускает утечек тепла. Через ее прозрачное жаропрочное стекло можно следить за состоянием пищи. Кроме этого, дверка работает как защита пользователя. Встроенные в ней контактные модули отслеживаются системой безопасности духовки.

Наконец, функционирование духового шкафа невозможно без модуля электронного управления и многочисленных датчиков контроля температуры. Уровень сложности электронных и аппаратных компонентов зависит от класса духовки, ее стоимости и количества предлагаемых опций.

Ремонт регулятора мощности

В достаточно простых духовых шкафах за поддержание температуры отвечает механический регулятор мощности. Он управляет работой нагревателей. При разнообразных сбоях (перегрев, недостаточная температура, холодная духовка) рекомендуется проверить состояние медных контактов регулятора мощности. Узел придется разобрать, сняв элементы корпуса. Пластины протирают спиртом. При слишком толстых плотных наслоениях или нагаре — можно воспользоваться мелкой шкуркой

Также требуется осмотреть состояние биметаллических пластин. Если они сломаны или деформированы — дальнейший ремонт нерационален. Придется покупать новый регулятор мощности.

Чистка узла в недорогих духовых шкафах обычно устраняет все проблемы. К сожалению, в сложных электродуховках ТЭНы управляются электроникой. Проверка главного модуля без специальных знаний невозможна. Рекомендуется поручить такую работу инженерам сервисного центра.

Общие требования

Сигнальные лампы конфорок в схеме электроплиты это Л Когда это происходит, то активируется ТЭН E3.

Подключение через розетку также допустимо.

Почему не работает? ЗВИ 5.

Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. Он считается самым безопасным.

Продаются изделия из латуни, у которых больше недостатков, чем достоинств. В случае, если питающее напряжение в норме, потребуется определить масштабы поломки.

Возможные схемы подключения обычно указаны на оборотной стороне устройства. В большинстве конструкций используется тепловое реле Т Принцип работы терморегулятора

Габариты и вместительность

Размеры у духовок бывают разные, поэтому найти подходящий на вашу кухню агрегат не составит труда. Но нужно учитывать, что чем меньше габариты, тем меньше вместительность, а значит меньший объем продуктов можно приготовить.

По габаритам аппараты принято классифицировать на:

Полноразмерные – подходят для помещений, в которых нет проблем с площадью, либо если нужен большой объем рабочей камеры: 55 – 75 л. Ширина варьируется в пределах 60 – 90 см, глубина – 55 – 60 см, высота – 60 см.

Узкие – идеально впишутся в маленькую кухню, при этом сохраняя приличные размеры камеры: 37 – 45 л. Габариты их стандартные, за исключением ширины: она составляет 45 – 60 см.

Компактные – подойдут для одиночек и тех, кто редко пользуется печью или в случае, если места не хватает даже для узкой духовки. Такой аппарат бывает встраиваемым или настольным. Их объем не превышает 45 – 50 л, а размеры примерно составляют: высота – 45 см, ширина – 60 см, глубина – 55 см.

Увеличенные – подходят для просторных кухонь при приготовлении больших порций. Их вместительность составляет порядка 110 л, а некоторые имеют две камеры: побольше и поменьше.

Ширина подобных устройств достигает 90 см.

Мощность и энергоэффективность

Чтобы не отдавать всю зарплату на оплату электроэнергии, еще на стадии выбора обратите внимание на мощность шкафа и его энергоэффективность. Мощность влияет в первую очередь на скорость и силу нагрева прибора

Этот показатель не превышает 2 – 4 кВт. Для разогрева до 500 ℃ потребуется мощность не менее 3,5 кВт. Но стоит учесть, что такая температура нужна только для осуществления пиролитической очистки. Для бытового использования среднестатистической семье хватит мощности 2 – 3 кВт

Мощность влияет в первую очередь на скорость и силу нагрева прибора. Этот показатель не превышает 2 – 4 кВт. Для разогрева до 500 ℃ потребуется мощность не менее 3,5 кВт. Но стоит учесть, что такая температура нужна только для осуществления пиролитической очистки. Для бытового использования среднестатистической семье хватит мощности 2 – 3 кВт.

Энергоэффективность имеет буквенное обозначение от A до G. Приборы класса A потребляют меньше всего ресурсов и являются более экономичными, а изделия с маркировкой G самые прожорливые. Существуют агрегаты класса A+, A++ и A+++. Они еще более выгодны с точки зрения затрат на коммунальные услуги.

Дополнительные детали

Данные детали помогают в процессе создания кулинарных шедевров.

Вертел обеспечивает равномерное обжаривание птицы или куска мяса. За счет постоянного движения корочка получается ровной, а лишний жир не впитывается в продукт, а капает в противень. Однако при наличии мощного конвектора, вертел становится не такой уж необходимой частью: еда на решетке при хорошей силе обдува получается такой же.

Термощуп помогает следить за готовностью пищи. Он втыкается в блюдо и отслеживает изменение температуры внутри продукта. Как только она достигает установленного предела, срабатывает звуковой сигнал или происходит автоматическое отключение духовки.

Разделитель камеры устанавливается для того, чтобы можно было готовить одновременно два разных кушанья. Разделитель дает возможность задать для каждого из отсеков свои настройки и полностью изолировать отделения друг от друга.

Первичная проверка

Прежде чем хвататься за мультиметр, надевать перчатки и доставать набор отверток, имеет смысл проверить наличие энергопитания в духовке. Стоит поискать ответы на следующие вопросы:

• Подается ли питание?
• В порядке ли силовой кабель?
• Хороший ли контакт между розеткой и вилкой?
• Есть ли следы нагара, оплавления на вилке и розетке?
• Не вышел ли из строя предохранитель вилки или духовки?
• В идеальном ли состоянии силовой провод, нет ли на нем переломов, потертостей или оплавлений?

Проверка предохранителя в вилке

Если вышеописанных проблем нет, а духовка все равно не запускается, стоит проверить прибор на наличие стандартных неисправностей.

Электроконфорки

Два вышеуказанных защитных устройства можно заменить одним — дифференциальным автоматом. Схема и способы подключения Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка А. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Зачастую эти проблемы становятся непреодолимыми. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш.

Далее согласно п. Лучше всего для этой цели подойдёт кембрик.

Для духового шкафа также есть своя лампа, которая обозначена цифрой 5.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода фаза и ноль.

Также в наличии HL3. Также снимается фиксирующая планка, придерживающая кабель. Естественно, цепь, через которую проходит ток, меняется. Замена конфорки на электроплите, легко и просто…

Меры безопасности

Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор

И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее

Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны

Самое важное во всём этом – это правильный подбор сечения кабеля

Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.

Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.

Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги

Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током. Желательно, чтобы защита коробки была не ниже IP44

Желательно, чтобы защита коробки была не ниже IP44.

Вообще работа с электричеством требует особой осторожности и внимательности. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания

Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.

Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.

Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.

Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.

Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.

Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.

Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат

А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений

Вид исполнения

Зависимые шкафы поставляются вместе с варочной поверхностью. Они имеют общую с конфорками панель управления и устанавливаются вместе. Как правило, варочная поверхность монтируется над духовкой. Такие устройства стоят дешевле, но в случае поломки одной из частей замене подлежит вся конструкция.

Независимые печи полностью автономны. Они никак не связаны с конфорками и могут устанавливаться на любом расстоянии от них. Это очень удобно, если планируется, например, установить двухконфорочную плиту, а духовка нужна полноразмерная. Найти такой зависимый прибор весьма затруднительно.

Обойдутся два независимых аппарата дороже, если считать в сумме стоимость варочной панели и духовки. Но вы сможете подобрать изделия от разных фирм, если вдруг вас что-то не устраивает.

Безопасность и удобство

За безопасное и комфортное использование прибором отвечают следующие детали:

Здесь обратите внимание на то, как происходит замена лампы: в некоторых агрегатах механизм настолько сложный, что для осуществления этой пустяшной задачи приходится обращаться в сервисный центр или вызывать мастера. Удобство эксплуатации во многом зависит и от такой детали, как дверца

Рассмотрим подробнее, ее особенности

Удобство эксплуатации во многом зависит и от такой детали, как дверца. Рассмотрим подробнее, ее особенности.

Способ открывания

Обычно дверца откидывается сверху вниз, но есть приборы, где она навесная, т. е. открывается с правой или левой стороны, как у холодильника. Существует вариант, когда дверца открывается, как обычно, но при этом “уезжает” под дно духовки.

При выборе следует ориентироваться на предполагаемое месторасположение устройства. Так, если печь будет располагаться на нижнем уровне мебельного комплекта, то комфортнее работать с откидывающейся дверцей. А если шкаф будет установлен на уровне глаз, то боковая или “скрытая” дверь будут удобнее.

Остекление

Количество слоев стекла на дверце варьируется от 2 до 4. Чем больше этот показатель, тем меньше дверь нагревается, а значит и пользование духовкой будет безопаснее. Хотя если в доме нет маленьких детей и любопытных животных, то двухслойного остекления вполне хватит.

Выполняем заземление

Необходимость в заземлении объясняется большой мощностью кухонного электроприбора. Его выполнение возможно, во-первых, при использовании имеющегося общего заземления строения жилища. С этой целью следует обратиться в ЖЭК для подтверждения информации о подключении распределительного щитка собственных квадратных метров к домовому заземлению. При подтверждении данной информации электропровод земли должен быть подсоединен к заземлению щита распределения, который представляет собой наиболее толстый электропровод, который в свою очередь подсоединен к щитовому корпусу болтом.

При отсутствии домового заземления в собственном доме или при расположении квартиры на первом этаже, заземление может быть оборудовано самостоятельно. Для этого в землю вбивают три прута, соединяемые металлической лентой, к которой крепится проволока из стали. Ее прокладка осуществляется в дом, где подсоединяется электропровод земли.

Сбой системы управления

Если вдруг выйдет из строя блок электронного управления духового шкафа, то будьте готовы отдать за ремонт кругленькую сумму. Для выявления этой проблемы в большинстве случаев делать ничего не нужно. Современные модели духовок оснащены системой самотестирования: электроника самостоятельно подаст сигнал путем вывода на дисплей кода ошибки.

Детали заменяемы, их можно заказать по каталогу производителя. Пользователям, предпочитающим доставать из духового шкафа запеченную курочку, а не электронные платы, лучше вызвать квалифицированного мастера.
