Лазерный гравер своими руками из принтера или dvd-плеера: сборка и настройка

Подготовка изображения для 3D-фрезерования

Для 3D-фрезерования на самодельном станке с ЧПУ нам подойдёт любое изображение в градациях серого. Находим в интернете, рисуем или берём среди фотографий картинку и преобразуем её в формат «градации серого».

Изменение разрешения изображения в зависимости от требований к результату

В зависимости от размера будущего результата имеет смысл изменить размер картинки в пикселях. Для начала рекомендуется установить размер изображения исходя из следующего соответствия: 2 пикселя на миллиметр. То есть, если планируемое изображение будет размером 100×60 мм, то исходное изображение можно сохранить в разрешении 200×120 пикселей. В Paint это делается в пункте меню Рисунок->Растянуть/Наклонить, далее в появившемся окне в блоке Растянуть необходимо выбрать в процентах, как изменить изображение. Примерно приводим картинку к нужному размеру. Абсолютной точности не требуется. Если исходное изображение мало, то увеличивать его не требуется: программа для ЧПУ сама рассчитает коэффициенты масштабирования. В программу управления ЧПУ включены алгоритмы сглаживая, тем не менее, чем больше пикселей исходного изображения приходится на 1 мм готового, тем точнее будет результат. Однако, необходимо учитывать погрешность работы нашего самодельного станка с ЧПУ, связанную с точность изготовления его составляющих, именно поэтому я рекомендую соотношение 2 пикселя на 1 мм. Просто дальнейшее увеличение разрешения исходного изображения скорее всего не даст увеличения точности, а программу для работы с ЧПУ замедлит.

Программа

Чтобы было веселей, попробуем высветить на индикаторе смайлик. Как уже было сказано, для вывода изображения на матрицу воспользуемся динамической индикацией. А именно, будем высвечивать нашу картинку построчно. Сначала зажжем нужные колонки в самой верхней строке, затем во второй, в третьей, и так все 8 строк.

За колонки у нас будет отвечать первый сдвиговый регистр, а за строки второй. Следовательно, вывод строки будет состоять из двух последовательных записей в регистр: сначала передаем код строки, затем код точек в этой строке.

В этой программе мы также воспользуемся ускоренной версией функции digitalWrite. Это необходимо для того, чтобы процесс динамической индикации проходил очень быстро. В противном случае, мы увидим заметное мерцание матрицы.

Исходный код

const byte data_pin = PD2; const byte st_pin = PD3; const byte sh_pin = PD4; unsigned long tm, next_flick; const unsigned int to_flick = 500; byte line = 0; const byte data = { 0b00111100, 0b01000010, 0b10100101, 0b10000001, 0b10100101, 0b10011001, 0b01000010, 0b00111100 }; void latchOn(){ digitalWriteFast(st_pin, HIGH); digitalWriteFast(st_pin, LOW); } void fill( byte d ){ for(char i=0; i<8; i++){ digitalWriteFast(sh_pin, LOW); digitalWriteFast(data_pin, d & (1< next_flick ){ next_flick = tm + to_flick; line++; if( line == 8 ) line = 0; // передаем код строки fill( ~(1<<(7-line)) ); // зажигаем точки в строке № line fill( data ); // открываем защелку latchOn(); } }

Основная часть этой программы, включая переменные data_pin, sh_pin, st_pin, next_flick, to_flick и функцию fill уже известны нам из уроков про сдвиговый регистр и про динамическую индикацию.

Массив data хранит восемь строк нашей картинки. Для экономии памяти мы записали каждую комбинацию точек в бинарном виде.

Функция latchOn открывает защелку регистра. Это нужно делать только после заполнения обоих сдвиговых регистров.

После загрузки программы на Ардуино, на индикаторе появится смайл.

Особенности выбора покупной модели

При желании приобрести станок, учтите такие особенности:

Точность резки

Важно выбирать те модели, у которых этот показатель достаточно хороший. Лазеры должны обеспечивать минимальную толщину разреза в 0,01 миллиметр

В противном случае вам не удастся получить высококачественные детали со сложной формой и различными текстурными элементами.
Высокая производительность систем, обеспечивающих резку. Такой параметр считается лучшей гарантией качества работы, ведь чем быстрее происходит резка, тем больше заготовок можно обработать за определенный промежуток времени. Кроме этого, при высокой производительности снижаются энергетические затраты, которые необходимы для станка.
Экономность и расход материала. Здесь всё работает по простому принципу: чем мощнее двигатель, тем больше материалов он расходует, но это положительно сказывается на продуктивности.
Универсальное применение. Некоторые модели могут не только разрезать разные по форме элементы, но и наносить гравировку или создавать рельефные картины.

При резке лазером необходимо применять только высококачественное оборудование. В противном случае вам не удастся добиться максимальной точности и качества резки. К тому же, в продаже можно найти и многофункциональные модели, которые отличаются особой универсальностью и эффективно разрезают металлические, деревянные или пластиковые поверхности.

Помимо огромного количества плюсов и сильных сторон такой технологии, чтобы не разочароваться в конечном результате важно в точности соблюдать ряд важных особенностей:

Чтобы получить ровные торцы, необходимо правильно задавать параметры и выбирать высококачественные лазеры. Однако цвет этих торцов и резьбы будет немного темнее основного цвета сырья, что связано с воздействием высокой температуры на дерево.
Лазерная технология подходит для обработки тонкой фанеры, толщиной не больше двух сантиметров. Если этот показатель превышает допустимый, придётся задействовать другие технологии и системы.

Выбирайте станок с учётом финансовых возможностей и индивидуальных особенностей мастерской. Есть смысл отдавать предпочтение проверенным производителям, которые сумели зарекомендовать себя на рынке и заработали множество положительных отзывов. Сомнительные фирмы выпускают дешевую, и недолговечную продукцию.

Что можно делать на лазерном гравере из дисководов?

Лазерный гравер, собранный на основе старых дисководов, позволяет наносить разнообразные надписи и рисунки практически на все материалы органического происхождения, то есть те, которые могут обуглиться или оплавиться. К ним можно отнести:

древесину;
кожу;
плотную бумагу и картон;
большинство видов пластика;
резину и др.

Лазерный гравер из дисководов можно использовать для нанесения гравировки на мелкие детали – сувениры, предметы быта, таблички и др.

Станок лазерной гравировки Lasersolid 530 Lite

Электропитание 110V or 220-240V/ 50~60Hz
Размеры, мм 1150х670х300

Мощность трубки лазера 50 Вт
Рабочее поле 300 x 500
Разрешение, DPI 1000
Скорость гравировки 200 мм/с
Скорость перемещения луча 500 мм/с
Тип лазера СО2
Точность гравирования 0,01
Интерфейсы USB 2.0
Охлаждение Водяное
Тип двигателя шаговый

Самодельный лазерный гравер для работы с большими площадями

В качестве основы берется любой чертеж для сборки так называемых KIT наборов от тех же друзей китайцев.
Найти алюминиевый профиль не проблема, изготовить каретки с колесиками тоже. На одну из них устанавливается готовый лазерный модуль, другая пара кареток будет перемещать направляющую ферму. Движение задают шаговые двигатели, крутящий момент передается с помощью зубчатых ремней.
Конструкцию лучше собрать внутри какого-нибудь ящика, с активной вентиляцией. Выделяющийся при гравировке едкий дым вреден для здоровья. При эксплуатации в помещении, необходима вытяжка на улицу.

Важно! При эксплуатации лазера такой мощности, необходимо соблюдать меры безопасности.

Если вы работаете с металлическими пластинами, отраженные блики луча могут повредить сетчатку глаза. Лучшей защитой послужит оргстекло красного цвета. Это нейтрализует синий лазерный луч, и позволит контролировать процесс в реальном времени.
Схема управления собирается на любом программируемом контроллере. Наибольшей популярностью пользуются системы Arduino UNO, продающиеся на тех же китайских сайтах электроники. Решение недорогое, но эффективное и практически универсальное.
Самый распространенный вариант – подключение к персональному компьютеру. Создание рисунка и параметров гравировки происходит на любом стандартном графическом редакторе.

Важно! Следует помнить, что большинство контроллеров на базе Arduino работают только с векторными изображениями.

Если ваша картинка растровая – следует произвести трассировку.

Подключив и запрограммировав контроллер USB, вы сможете выводить задание на гравировку непосредственно с цифрового носителя (флешки), предварительно создав файл на компьютере.
Итог:

Гравировальный станок с лазерной головкой настолько доступен, что его можно приобрести не только для коммерческого применения, но и для личного использования.

Изготовление поделок для детей, экономия на рекламных материалах для собственной фирмы, дизайнерские предметы для жилища – вот неполный перечень применения станка.

А самостоятельно изготовленная установка будет радовать вас минимальными затратами.

Лазерный гравер своими руками из DVD привода — видео инструкция

Принцип работы координатной системы

Основа станка – мощная рама. За основу берется идеально ровная поверхность. Она же служит рабочим столом. Второй базовый элемент – это каретка, на которой закрепляется инструмент. Это может быть дремель, ручной фрезер, лазерная пушка – в общем, любое устройство, способное обрабатывать заготовку. Каретка должна двигаться строго в плоскости рамы.

Для начала рассмотрим двухмерную установку

В качестве рамы (основы) для станка ЧПУ, сделанного своими руками, можно использовать поверхность стола. Главное, после юстировки всех элементов, конструкция больше не перемещается, оставаясь жестко прикрученной к основе. Для перемещения в одном направлении (условно назовем его X), размещаются две направляющих. Они должны быть строго параллельны друг другу. Поперек устанавливается мостовая конструкция, также состоящая из параллельных направляющих. Вторая ось – Y.

Задавая вектора перемещения по осям X и Y, можно с высокой точностью установить каретку (а вместе с ней и режущий инструмент) в любую точку на плоскости рабочего стола. Выбирая соотношение скоростей перемещения по осям, программа заставляет инструмент двигаться непрерывно по любой, самой сложной траектории.

Рама станка из ЧПУ сделана руками умельца, видео

Существует еще одна концепция: каретка с инструментом закреплена неподвижно, перемещается рабочий стол с заготовкой. Принципиальной разницы нет. Разве что размеры основания (а стало быть, и заготовки) ограничены. Зато упрощается схема подачи питания на рабочий инструмент, не надо беспокоиться о гибких кабелях питания.

Популярное: Все о характеристиках строительного фена: рейтинг лучших моделей

Решение может быть комплексным: по одной оси движется стол, по второй оси – каретка с рабочей головкой.

С помощью такой системы можно обрабатывать изделия «непрерывной линией разреза». Что это означает? Режущая головка, расположенная в плоскости заготовки, начинает работу от края, и проходит всю фигуру непрерывным распилом. Это ограничивает возможности, но двухмерный станок ЧПУ по дереву проще сделать своими руками. Вертикальная позиция головки устанавливается вручную.

Важно! Режущий инструмент должен иметь свободу перемещения по вертикальной оси. Иначе невозможно будет работать с насадками разного размера

Лазерный модуль из DVD-RW привода

Сразу хочу предупредить, я не несу ответственности за Ваши действия! Все делаете на свой страх и риск!

На днях изготовил лазерный модуль для своего самодельного станка с ЧПУ и тут расскажу Вам как его изготовить своими руками.

Некоторые люди не верят, но лазером с DVD дисковода действительно можно поджигать спички,

резать тонкую пленку или выжигать на пластике и дереве.

И так, что нам понадобиться:

Первое что я достал, это радиатор. Так как лазер при работе сильно греется, ему нужно куда то девать свое тепло.
Я использовал радиатор от старой материнской платы Asus. Что-то на подобии этого:

Далее нам нужен сам лазер. Его можно достать в пишущих DVD-RW дисководах, другие не пойдут.

Скорость дисковода должна быть более 16х. Я пока изготовил рабочий модуль испортил около 5 дисководов!
Так что советую быть очень аккуратными. Последний донор был дисковод NEC-7173.
Разбираем дисковод, достаем лазерную головку, выглядит примерно так:

Находим нужный лазер, их там 2 (CD & DVD). Нам нужен тот у которого радиатор больше:

В крайнем случае можно экспериментально определить какой из них DVD, подав на них напряжение, CD будет светить тускло, а нужный ярко.

ВНИМАНИЕ! НЕ НАПРАВЛЯЙТЕ ЛАЗЕР В ГЛАЗА! ЛИШИТЕСЬ ЗРЕНИЯ! Но пока не спешите подключать лазер, для его питания нужен специальный драйвер. Советую перед извлечением лазера перекусить шлейф идущий к лазеру, а не отпаивать его сразу. Советую перед извлечением лазера перекусить шлейф идущий к лазеру, а не отпаивать его сразу

Советую перед извлечением лазера перекусить шлейф идущий к лазеру, а не отпаивать его сразу.

Отпаивать его можно только тогда, когда вы замкнете проволочкой все контакты лазера, т.к. он боится статического электричества.

Так выглядит лазер который изъят из радиатора:

Как то так выглядит лазер в родном радиаторе: А так выглядит мой лазер:

Свой лазер из родного радиатора я не извлекал.

После извлечения лазера, приступим к сборке драйвера.

Для питания , как я уже сказал нужен специальный драйвер.
На лазер нужно подавать определенный ток, а не напряжение.

Я предлагаю одну из самых простых схе м:

Собираем данную схему, но к лазеру пока не подключаем. На LM317 установить радиатор!

Собираем все вместе. Сначала сверлим отверстие под провода к лазеру, потом для крепящих лазер болтов, и для крепления линзы.

Где требуется нарезаем резьбу. Делаем планку которая будет прижимать сам лазер. Подробнее смотрим на фото:

Думаю понятно почему я не извлекал из родного радиатора, я просто планкой прижал его к большему радиатору.

Для лучшей проводимости смазал термо-пастой. При припаивании проводов, не снимайте проволоки, которая замыкает контакты лазера до подключения к драйверу.

Линзу берем с той же лазерной головки, самую верхнюю, которая смотрит на диск. Закрепил я её на кусте текстолита.

Отпечатки на ней не ставим и в клей не вымазываем! Линза боится паров клея момент. Смотрим фото:

Устанавливаем, включаем лазер через драйвер, и настраиваем линзу так что бы получить минимальную точку.

У меня точка получается на расстоянии 1см до детали и примерно 2мм линзы к лазеру.

Ну и фото готового модуля в работе на станке с ЧПУ:

Как можно использовать Arduino

Небольшую плату, имеющую собственный процессор и память, контакты – Ардуино – используют в процессе проектирования электронных устройств. Своего рода, это – электронный конструктор, имеющий взаимодействие с окружающей средой. Через контакты к плате можно подключить лампочки, датчики, моторы, роутеры, магнитные замки к дверям – всё, что питается от электричества.

Arduino эффективно для разработки программируемых устройств, которые могут многое:

прокладывать маршрут движения устройства (чпу станок),
в партнёрстве с Easydrivers, можно осуществлять управление шаговыми двигателями станка,
через эту открытую программируемую платформу можно осуществлять ПО персонального компьютера,
подключение к Arduino датчика движения Line Track Sensor позволит отслеживать белые линии на темном фоне и наоборот,
его используют для построения робота и различных узлов станков,
выполняют ограничение шаговых моторов (при выезде за границу).

Пошаговая инструкция создания устройства

Чтобы правильно сделать гравер, надо разобраться с пошаговой инструкцией его изготовления.

Подготовка корпуса

DVD привод часто используется при создании самодельного гравера

Первое, что надо сделать — подготовить гильзы для изготовления корпуса. Для этого надо взять сверло с хвостовиком подходящего диаметра и вставить его в гильзовое горлышко. Затем надо при помощи плоскогубцев вправить гильзу, чтобы она стала идеально ровной.

Выбор светодиода

Необходимо использовать светодиоды из приводов, которые имеют функцию записи. Только такой лазер можно использовать в самоделках для дальнейшего создания гравировок.

Выбор линзы

Для проектирования самодельного гравера подойдет линза из любого привода. Однако для установки в расправленные гильзы лучше использовать линзы побольше. Они будут надежнее фиксироваться в конструкции.

Снятие капсюлей из гильз

Гильзы нужны для создания корпуса

Чтобы избавиться от капсюля, понадобится сетка из мясорубки и кернер. Гильза размещается на сетке капсюлем вниз. Изнутри устанавливается кернер. По нему надо ударить несколько раз молоточком. После этого надо установить светодиод в отверстие от капсюля.

Подключение электрики

Для подсоединения лазера подойдет любой питающий порт. Многие используют для этого гнездо от принтера. Его разбирают и припаивают к контакту с сопротивлением 30 Ом. После этого надо припаять кнопку включения. Нажав на нее, лазер начнет работать на полную мощность.

А можно сделать и лазерный гравер

Для построения лазерного модуля ставится программная цель: он должен иметь легкую фокусировку, достаточно жесткую конструкцию, и его изготовляют, используя лишь подручные материалы.

Стоит просмотреть краткую инструкцию, предложенную еще одним домашним мастером.

Нужно будет запастись такими комплектующими:

электромотором от DVD привода;
лазерным диодом и пластмассовой линзой из dvd привода (до 300 Мвт, чтобы она не расплавилась);
металлической шайбой с внутренним диаметром 5 мм;
тремя винтиками и таким же количеством маленьких пружинок от ручки с шариковым стержнем.

В таком гравере – два механизма перемещения, вертикальное перемещение для лазера не понадобится. Лазерным светодиодом пользуются как режущим или выжигающим инструментом.

ВНИМАНИЕ! Надо знать тонкости лазера. Даже его случайный отблеск может навредить зрению

Нужна предельная осторожность.

Поскольку диаметры лазерного диода и отверстия в корпусе двигателя немного отличаются, меньшее придётся расширить. Проводники, припаянные к диоду, следует заизолировать при помощи термоусадочной трубки.

Диод запрессовуют в отверстие, чтобы был достигнут хороший термоконтакт между ними. Лазерный диод сверху можно закрыть гильзой из латуни, взятой из данного двигателя. В шайбе под винты делают три выреза. Линза, вставленная в отверстие шайбы, аккуратно приклеивается, избежав попадания на нее клея.

Объектив крепится к корпусу. Убедившись, что он способен свободно перемещаться вдоль болтов, положение фиксируется. Пользуясь винтами, выполняют фокусировку луча, как можно точнее. Такой лазер из dvd приводов применяют в граверной технике.

Вторая жизнь старым приводам

Многих интересует вторичное использование компонентов техники со статусом – морально устаревшая. В интернет-ресурсах уже есть интересные публикации по поводу того, где найти применение для старых приводов CD или DVD.

Один из умельцев изготовил своими руками станок чпу из dvd-Rom, хотя для управления подойдет и CD-ROM. В ход идет все, что имеется в наличии. Станок предназначен для изготовления печатной платы в электронике и фрезеровки-гравирования небольших заготовок. Последовательность работ можно сформулировать так:

Понадобится три двд-ром привода для точного позиционирования, чтобы координатный станок перемещать вдоль трёх осей. Приводы должны быть разобраны, а лишние элементы убраны. На шасси должен остаться только шаговый двигатель вместе с механизмом скольжения.

ВАЖНО! Шасси разобранного привода должно быть металлическим, а не пластмассовым

Поскольку двигатель от DVD – биполярный, достаточно обе обмотки прозвонить тестером, чтобы определить их предназначение

Кое-кто сомневается, достаточно ли мощности моторчика, рабочий узел передвигался на нужное расстояние? Чтобы уменьшить усилия двигателя, важно определиться, что стол будет подвижным, а не портального типа. Основание станины – 13,5х17 см, а высота брусков для вертикальной стойки станка 24 см

Хотя DVD приводы производителей могут отличаться габаритами. Далее надо взять шаговые двигатели, чтобы припаять провода управления (не важно – это будут контакты двигателя или кабельный шлейф). Поскольку соединение с помощью винтов здесь не приемлемо, деревянные прямоугольники (будущие платформы), которые будут передвигаться вдоль трех осей, надо приклеить к подвижным деталям двигателя. Шпинделем послужит электродвигатель, имеющий два винтовых зажима. Он должен быть предельно легким, иначе механизмам от CD/DVD его будет трудно поднять.

Шаг 7: Установка программы

Следующим шагом будет установка программы. Соедините лазерный выжигатель с ПК и отправьте команду $$ — вы получите список параметров, которые хранятся в памяти Ардуино. Нас интересуют строчки со следующими номерами:

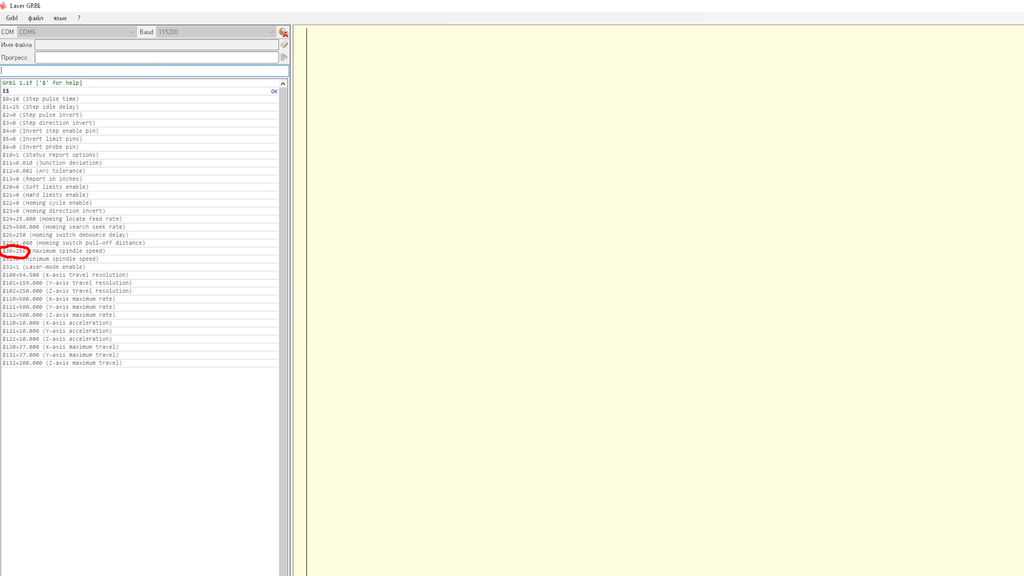

30 — максимальная широтно-импульсная модуляция лазера (PWM), с заданным параметром на пин d11 Ардуино будет подаваться 5V, вы можете оставить всё как есть, но я поменял его на 256, это делается путём отправки команды $ 30 = 256.

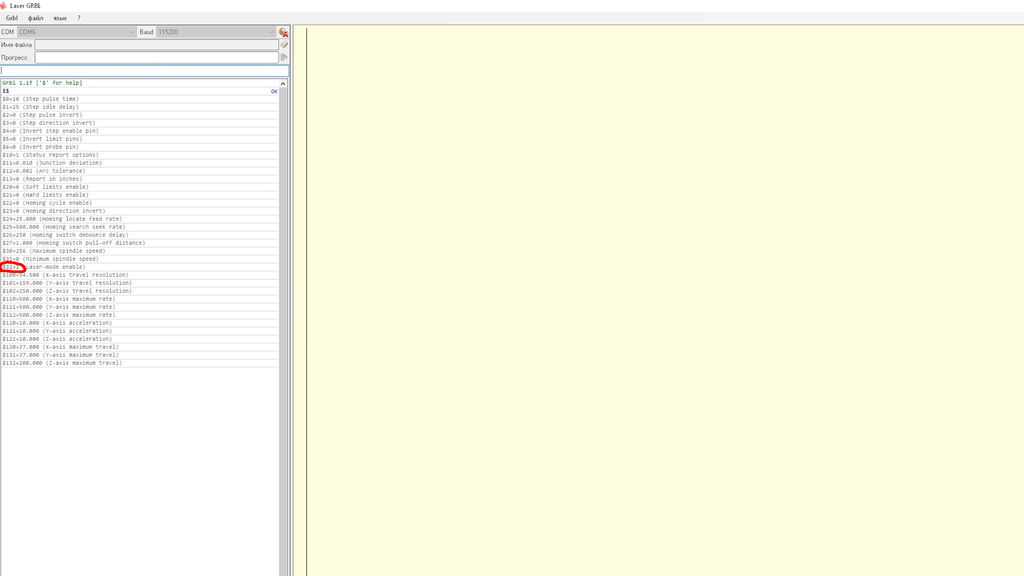

32 — режим лазера, вам нужно отправить туда «1», как и в предыдущем пункте, напишите $ 32 = 1,
100 — как много шагов нужно сделать мотору, чтобы пройти один миллиметр по оси X,
101 — то же самое для оси Y, эти два параметра должны быть рассчитаны, но для этого вам нужно знать шаг мотора. Просто нарисуйте что-нибудь и замерьте реальные размеры получившейся картинки и поменяйте параметры.

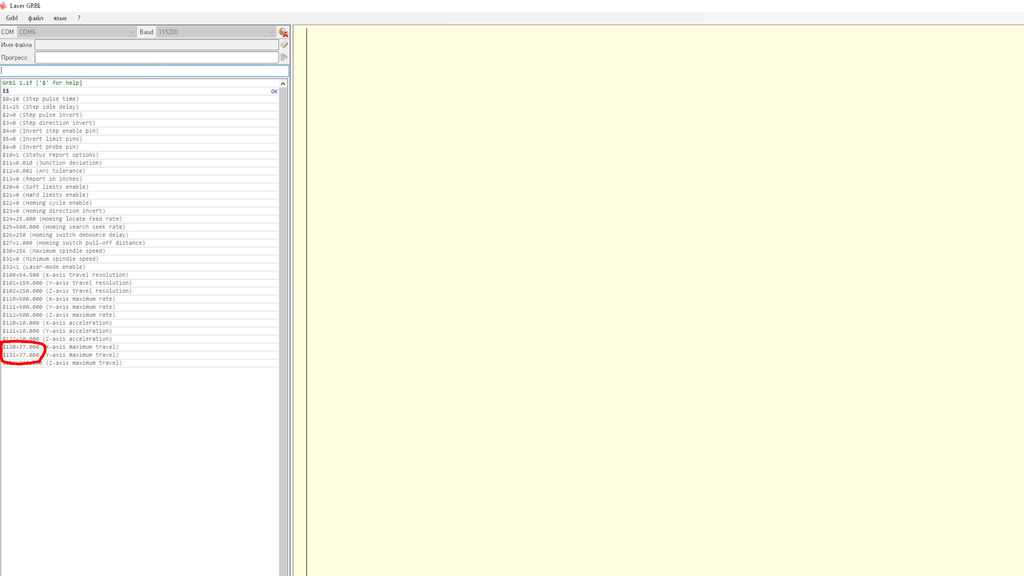

строки 130 и 131 — максимальные расстояния по осям X и Y соответственно, оно составляет около 35 мм и зависит от движочка.

Для того чтобы настроить фокусировку лазера, нужно включить лазер. Для этого нужно отправить M3 S250 и G1 X0 S25 F50 — это запустить лазер на 10% мощности.

Самодельный лазерный гравер. Другой подход к проектированию.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Всем доброго времени!

В этом посте хочу поделится с Вами процессом создания лазерного гравера на основе диодного лазера из Китая.

Несколько лет назад появилось желание приобрести себе готовый вариант гравера с Aliexpress с бюджетом в 15 тыс , но после долгих поисков я пришел к выводу, что все представленные варианты слишком простые и по сути являются игрушками. А хотелось что-то настольное и при этом достаточно серьезное. Спустя месяц исследований было принято решение сделать сей аппарат своими руками, и понеслась.

В тот момент у меня еще не было 3D принтера и опыта 3D моделирования, но зато с черчением все было в порядке)

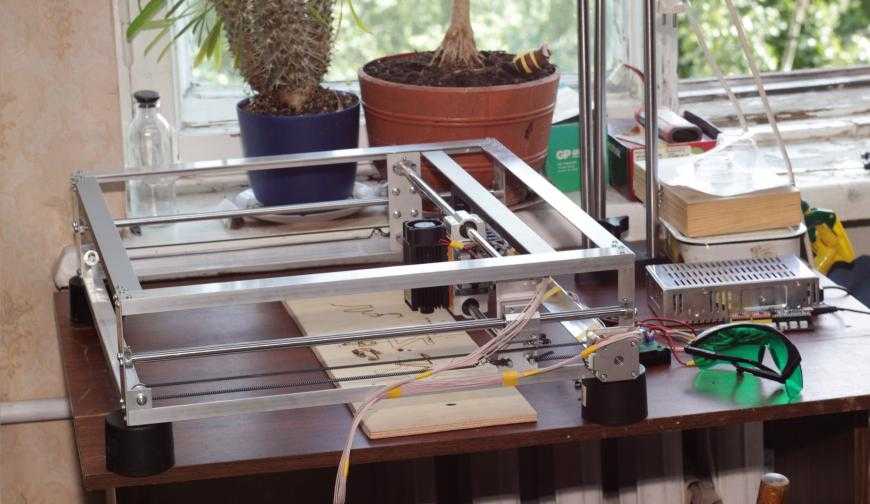

Вот собственно один из тех готовых граверов из Китая.

Насмотревшись на варианты возможных конструкций механики, на листочке были сделаны первые эскизы будущего станка..))

Было принято решение, что область гравировки должна быть не меньше листа А3.

Сам лазерный модуль был куплен одним из первых. Мощностью 2W, так как это было самым оптимальным вариантом за разумные деньги.

Вот собственно сам лазерный модуль.

И так, было решено, что ось X будет ездить по оси Y и началось ее проектирование. А началось все с каретки.

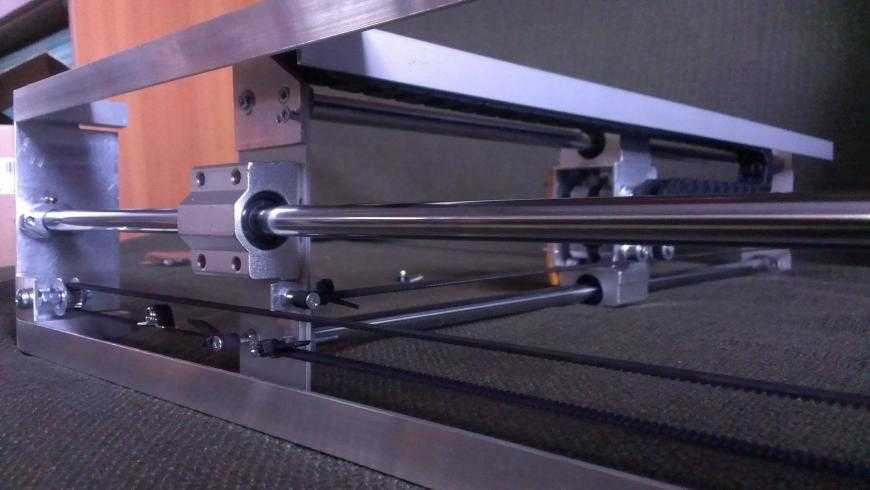

Вся рама станка была сделана из алюминиевых профилей разной формы, купленных в Леруа.

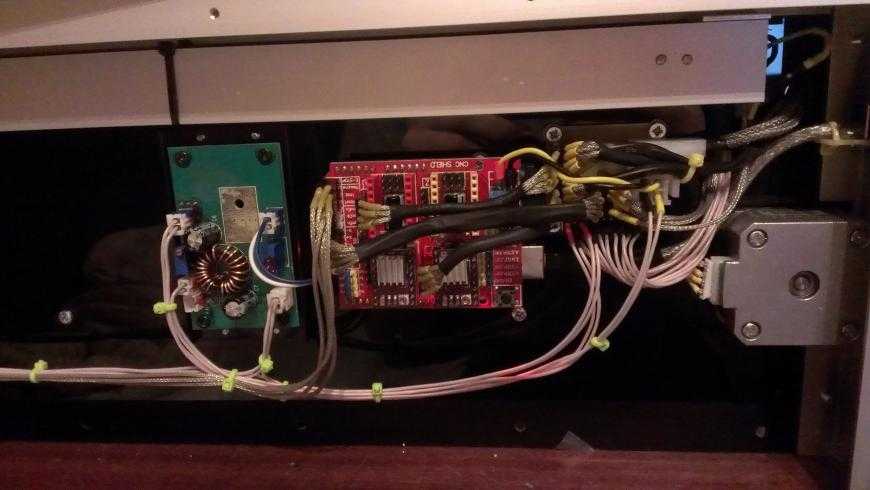

Двигатели, линейные подшипники, ремни, валы и вся электроника заказывались с Aliexpress в процессе разработки и планы о том, как будут крепиться двигатели и какая будет плата управление менялись на ходу.

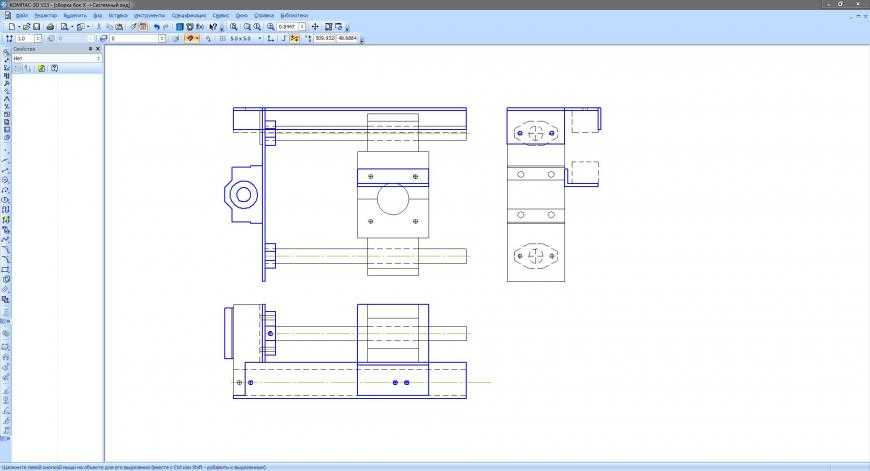

Спустя несколько дней черчения в Компасе был определен более менее четкий вариант конструкции станка.

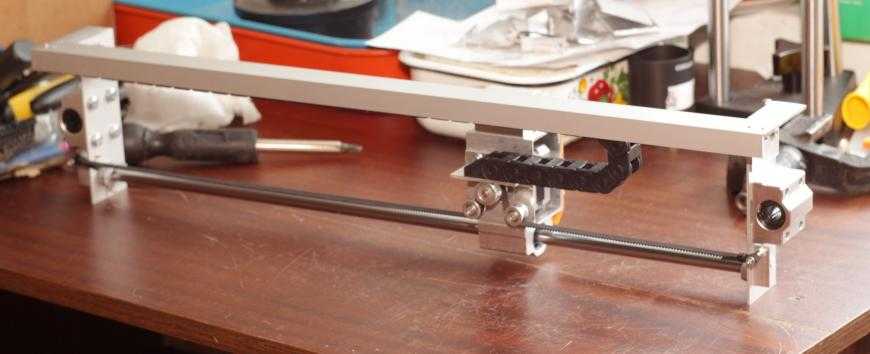

А дальше. А дальше больше!

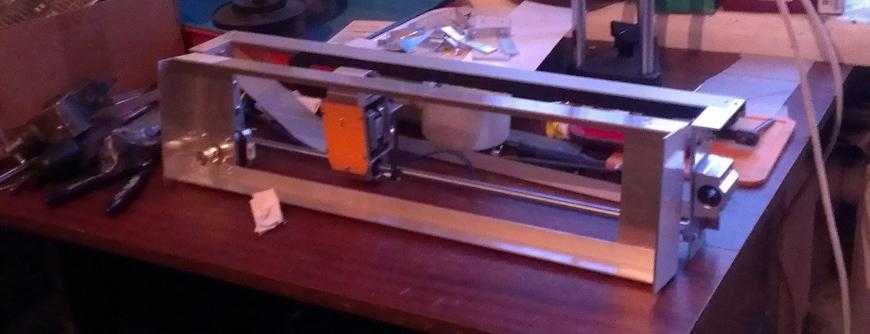

Боковины оси Y (извиняюсь за качество фото).

И это было только начало.

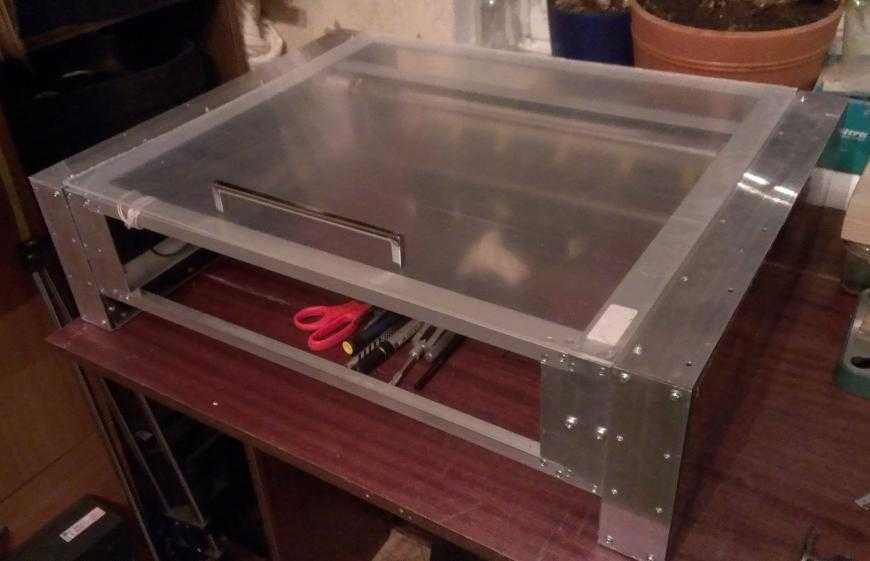

Дальше был корпус!

Была построена простенькая 3D модель общего вида станка, дабы уже точно определиться с его внешним видом и размерами.

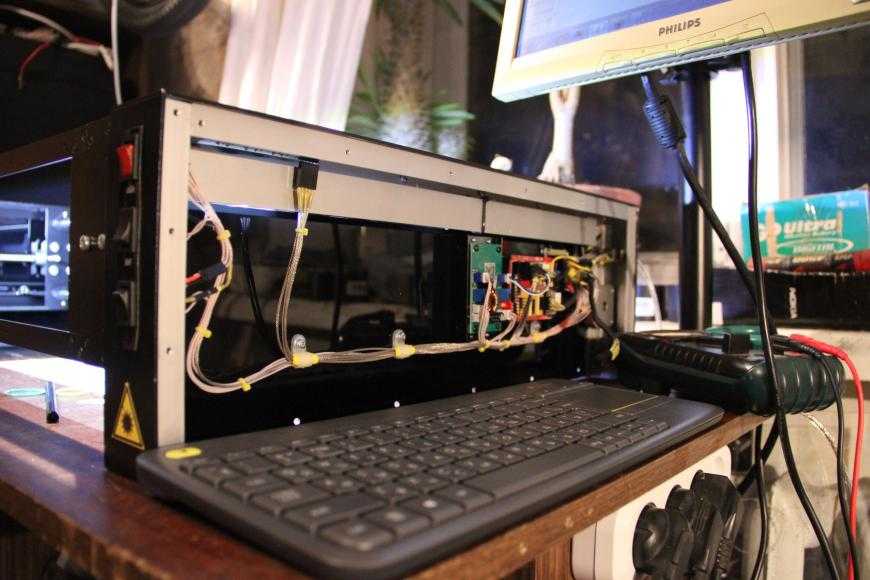

И наконец, когда все было подогнано и последняя деталь была выкрашена в черный цвет , наступила финишная прямая!

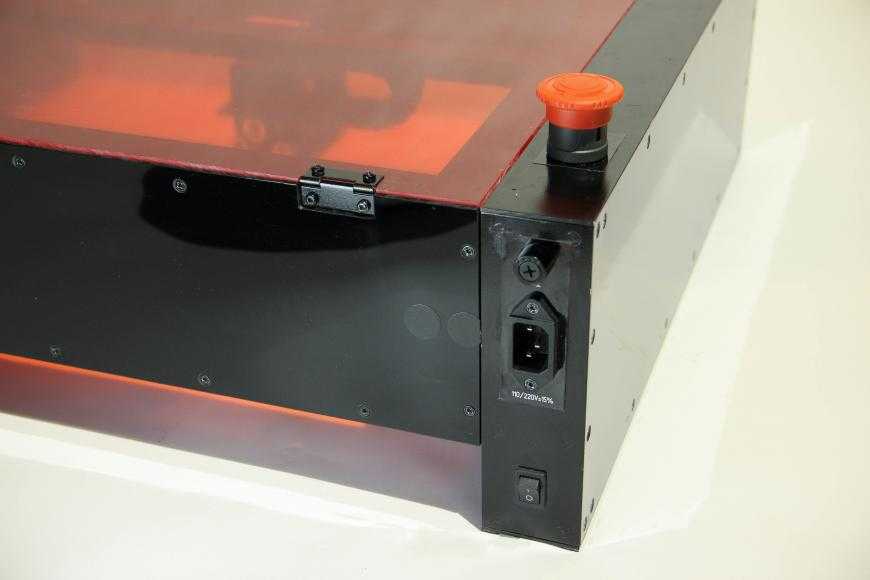

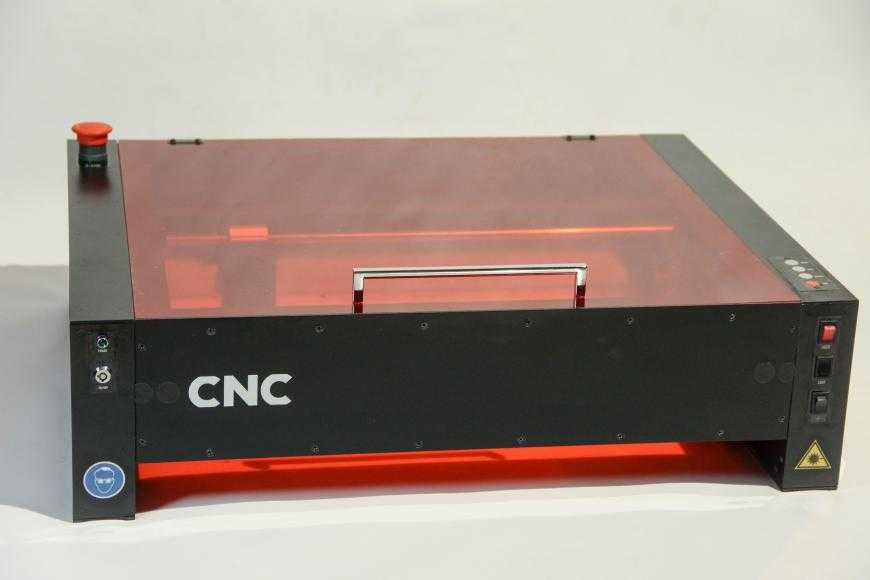

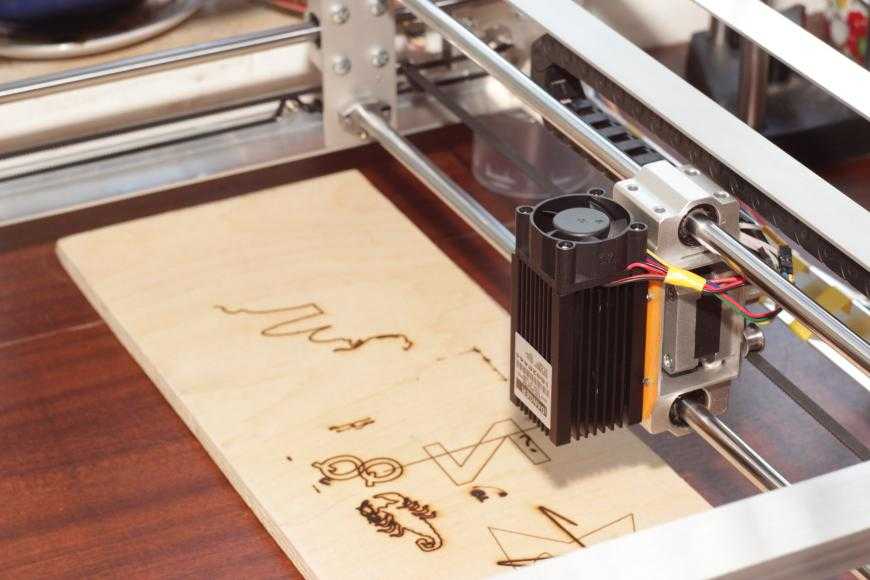

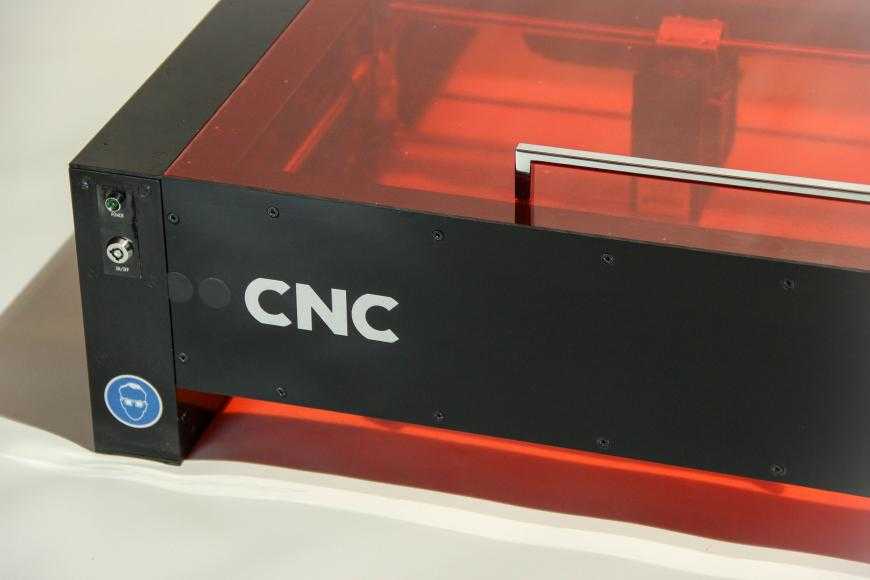

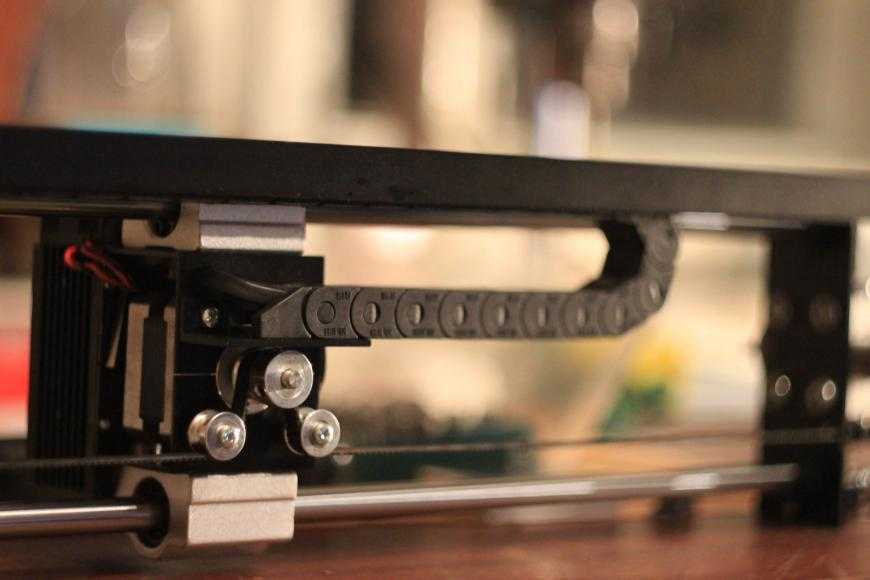

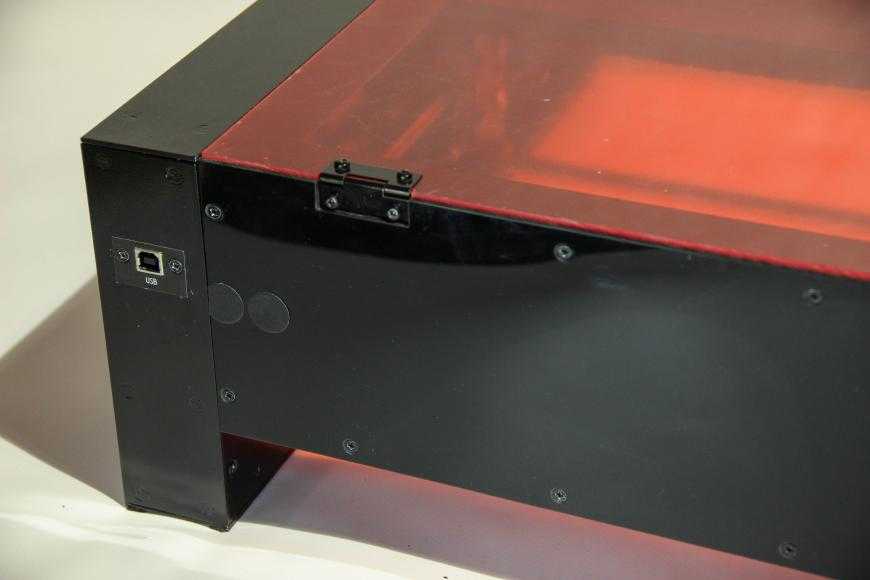

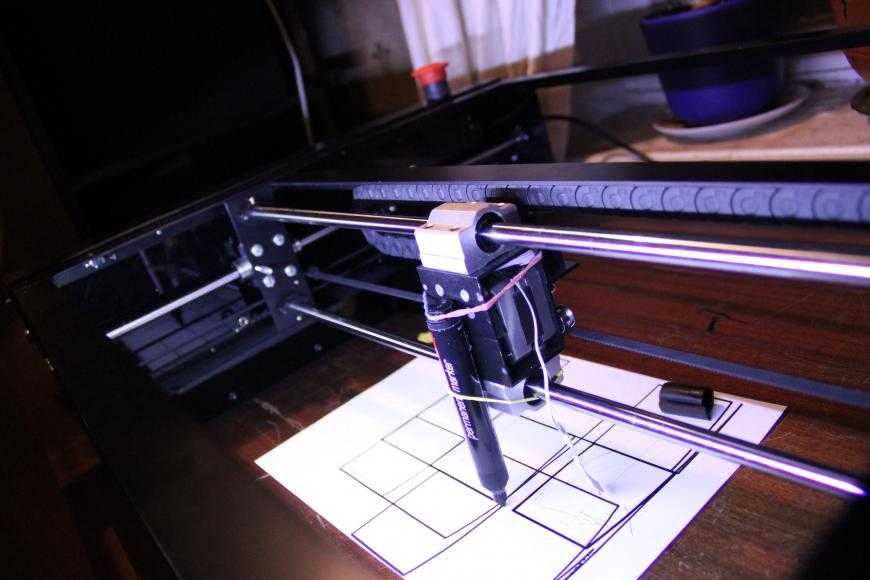

Теперь немного красивых фото))

И самое главное не забывать про технику безопасности.

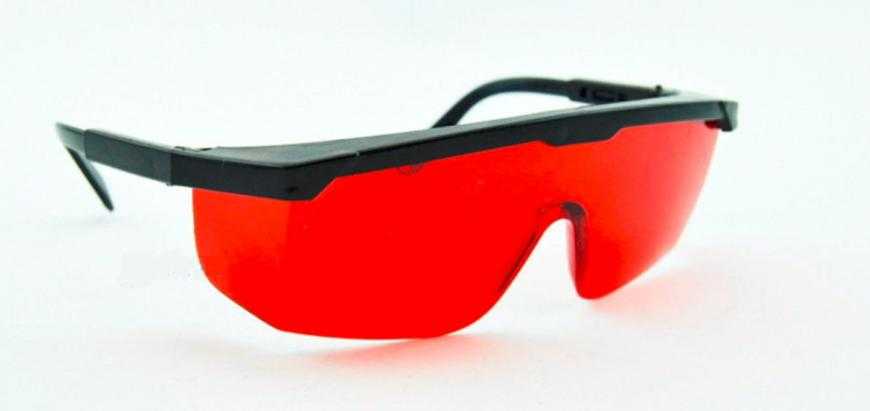

Надевайте специальные защитные очки при работе с лазером!

Подпишитесь на автора

Отписаться от уведомлений вы всегда сможете в профиле автора.

Поговорим о проигрывателе

Чтобы достать лазерный диод, взятый из DVD-RW привода, нужно аккуратно разобрать устройство. Для этого нужно понимать устройства привода. Он помещен в специальную металлический теплоотводящий корпус, который еще дополнительно помещен ещё в одну металлическую основу. От вас зависит, стоит ли вытаскивать прибор из такого корпуса или нет.

Можно также оставить в корпусе радиатор, а вот основы извлечь. Это влияет на качество теплоотвода, который необходим для нашей лазерной установки. Некоторые специалисты утверждают, что когда лд питает неимпульсный ток, то для каретки не будет хватать созданного теплоотвода. Это утверждение будет правильным для определенных моделей привода, а также, если необходимо получить максимальную мощность. В DVD-RW встроены два лазерных диода. Из них один является инфракрасным и используется для записи и проигрывания CD. А второй красного цвета и применяется проигрывания и записи DVD. Как видим, при желании можно изготовить своими руками целых два лазера.

В таких сборках нельзя одновременно подключать инфракрасный и красный диоды, если ток имеет большие значения.

Подача питания

Часть работы выполнена. Теперь самодельное устройство необходимо обеспечить электрическим током. Питание стандартного диода должно быть 3V, а расход до 400 мА. Эти значения могут меняться в зависимости от быстроты записи на диск.

Существует 2 способа питания, каждый из которых обладает преимуществами и недостатками. Тем не менее, каждый из работает от аккумулятора (батареек).

Первый вариант

Отличительная особенность первого способа — регуляция напряжения с помощью резистора. Лазеру не требуется большая мощность. Так, компонентам привода, скорость записи которого 16X, достаточно будет 200 мА. Повышать это значение максимум можно до 300 мА, иначе существует вероятность испортить кристалл и забыть о самодельном лазере. Главные преимущества такого способа заключаются в надёжности изделия и простоте изготовления. Основной недостаток — возможные проблемы с размещением батареек.

Второй способ

Создать лазер по данному варианту будет сложнее. Кроме того, готовое устройство больше подходит для стационарного размещения. Дело в драйвере (микросхеме LM-317), который из себя представляет плату для создания определённой мощности, а также ограничения электротока.

Как видно на схеме, для создания лазера потребуются:

Непосредственно, микросхема LM-317.
2 резистора на 10 Ом.
1 переменный резистор на 100 Ом.
1 диод.
Конденсатор на 100 мкФ.

Вне зависимости от окружающей среды, а также источника питания, драйвер будет поддерживать мощность 7V.

Делать мощный лазер из DVD-RW привода своими руками(часть 2-монтаж)

Всем привет! В прошлой статьи мы уже сказали демонтаж DVD-RW и сегодня мы будем изучать монтаж лазер. Сечай давайте начнём!

Сборка схемы

Это является важным шагом, если допускать ошибку в этом шаге, то нам пришлость начать с азов. Теперь перейдем к схеме. Она необходима для контроля мощности лазера. В противном случае он просто сгорит мощные лазерные указки купить.

Мы не заморачивались и сделали навесной монтаж.

Питание

Это тоже важно. Безусловно, лазер не будет работать, если без питания

Питать нужно от 3,7в. Для переносного Мощная Зеленая лазерная указка 300mw отлично подойдут аккумуляторы от мобильных телефонов, соединенные параллельно.

Мы же воспользовались стабилизированным блоком питания.

Предостережение

Следует заранее предупредить о безжалостности лазера к сетчатке глаза. При работе с Зеленая лазерная указка 100 мвт купить нужно обязательно пользоваться специальными очками. Вы спросите, зачем я это все пишу, ведь все равно никто этого делать не будет? Ну а вдруг! Вдруг найдется хоть один разумный человек и наденет таки специальные очки при обращении с лазером. И один или даже два глаза эти строки спасут!

У нас же таковых очков не оказалось и мы все делали на свой страх и риск. А вот красные очки, в отличие от очков для безопасности, позволят лучше увидеть сам Зеленая лазерная указка 20 мвт.

Пробный запуск Подключив питание, видим потребление 200мА и пучок яркого света.

В темноте работает как фонарик.

Линза для фокуссировки Луч получился совсем не «лазерный». Нужна линза для регулировки фокусного расстояния. Для начала вполне подойдет линза из того же привода.

Через линзу получается сфокусировать луч, но без жесткого корпуса занятие утомительное.

О монтаже достаточно окочилось, в части 3 будет заканчивать всё.

https://lasersru0529.mypage.ru/sam_delat_moshnuu_lazeruu_ukazku_za_vecherchast_2.html

https://lasersru0529.myblog.by/2015/08/21/sam-delat-moshhnuyu-lazeruyu-ukazku-za-vecherchast-2/

https://lasersru.moyblog.net/2015/08/21/laser-pointer-will-be-wearing-cat-trauma/
