3д печать. часть 1. мануал по программе

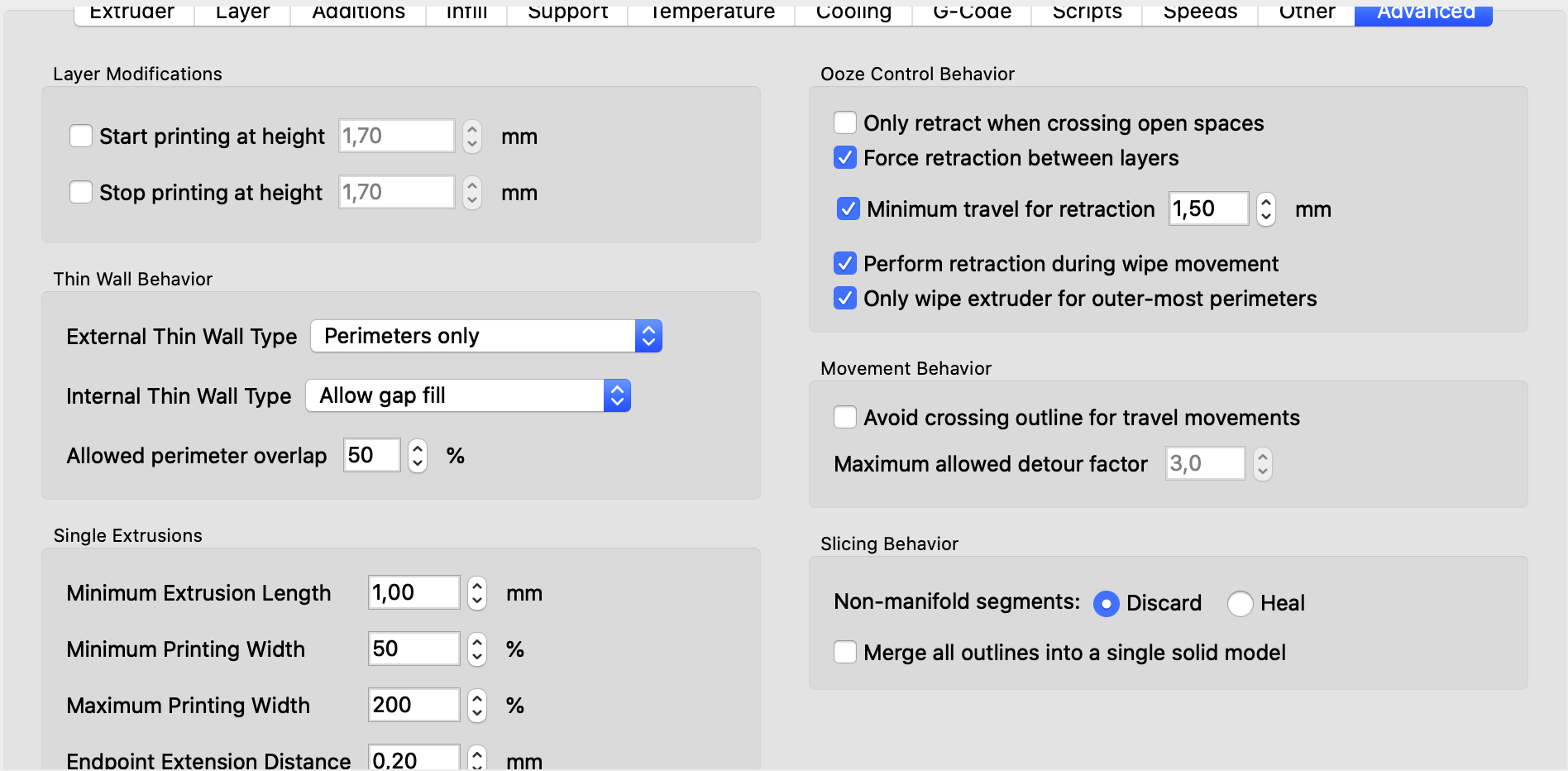

Вкладка Advanced

Layer Modification – блок настройки работы данного процесса. Настраивается от и до определенной высоты по оси Z.

Thin wall Behavior – Стратегия печати тонких стенок.

External thin wall type – Стратегия внешнего периметра. Два варианта, печатать только периметр или использовать переменную экструзию.

Internal thin wall type – Стратегия внутреннего периметра. По сравнению с предыдущим пунктом добавился еще один вариант: печатать обычное заполнение.

Allowed perimeter overlap – Разрешать периметру “налазить” друг на друга на установленное значение в процентах.

Single Extrusions – Настройка переменной экструзии.

Minimum Extrusion Length – минимальная длина

Minimum Extrusion width – Минимальная ширина

Maximum Extrusion width – Максимальная ширина

Endpoint extension Distance – Определяет на сколько миллиметров линии с переменной экструзии увеличиваются в длине с одной и с другой стороны для увеличения прочности соединения с другими волокнами.

Ooze control behavior  – Дополнительные настройки самовытекания

Only retract when crossing open spaces  – принудительное втягивание только при прохождении пустых пространств

Force retraction between layers – принудительное втягивание между слоями

Minimum travel fer retraction – минимальное перемещение для ректакта (втягивания)

Perform retraction during wipe movement – принудительное втягивание нити во время вытирания

Only wipe extruder for outer-most perimeter – Вытирать сопло только на внешних периметрах

Movement behavior – коррекция перемещения

Avoid crossing outline for travel movement – предотвращать персечения детали при перемещении

Maximum allowed detour factor – Максимальный коэффициент удлинения траектории при перемещении по обходящей траектории. Даже если рабочего хода не хватит, то перемещение все равно дотянет пластик до модели.

Slicing behavior – Дополнительные параметры слайсера

Non-manifold segment – несвязанные сегменты и куски можно либо отбросить (Discard) или починить (Heal)

Merge all outlines into a single solid models – Убрать лишние отверстия с модели

Несколько процессов одновременно

Чтобы запустить несколько процессов за один установ 3D-печати вам необходимо создать их в списке профилей. После создания необходимо зайти в расширенные настройки каждого профиля и выбрать с помощью параметров start printing и stop printing в блоке Layer Modification расстояние функционирования данного процесса относительно высоты по Z.

Проверка G-Code

Блок animation – Позволяет запустить анимацию процесса 3D-печати и выбрать скорость анимации.

Блок Control Option – позволяет выбрать выборочное отображение линий или слоев 3D-печати.

Блок Line Range to Show – Позволяет выбрать диапазон отображения из предыдущего блока.

Блок Show in Preview – режим отображения превью. build table включит или выключит отображение платформы, toolhets включит или выключит отображение инструмента, retraction включит или выключит отображение точек ретракта, travel moves покажет в каких местах будут холостые перемещения.

В этом блоке лично для меня последний пункт(travel moves) самый полезный. Почему? Потому что если Вы неверно установили параметры retraction для Вашего 3D-принтера, то именно в этих местах будут

Красные линии – это как раз линии холостого хода экструдера.

Настройка FFF Profile и Factory File.

В этом пункте главное понять отличия FFF profile от Factory File. И то и то является набором настроек. В случае с FFF profile – файл содержит набор параметров 3D-печати (диаметр сопла, материалы, качества, температуры). Factory File содержит параметры самого 3D-принтера (размер поля, скрипты, координаты). Если Вы ходите перенести рабочее поле с одного принтера на другой, то сначала перенесите Factory File, а потом можете импортировать и экспортировать настройки 3D-печати используя профиль. Для того, чтобы это сделать, воспользуйтесь кнопками в верхней строке программы:

Как правильно настроить профиль в программе Simplify3D читайте в отдельном посте.

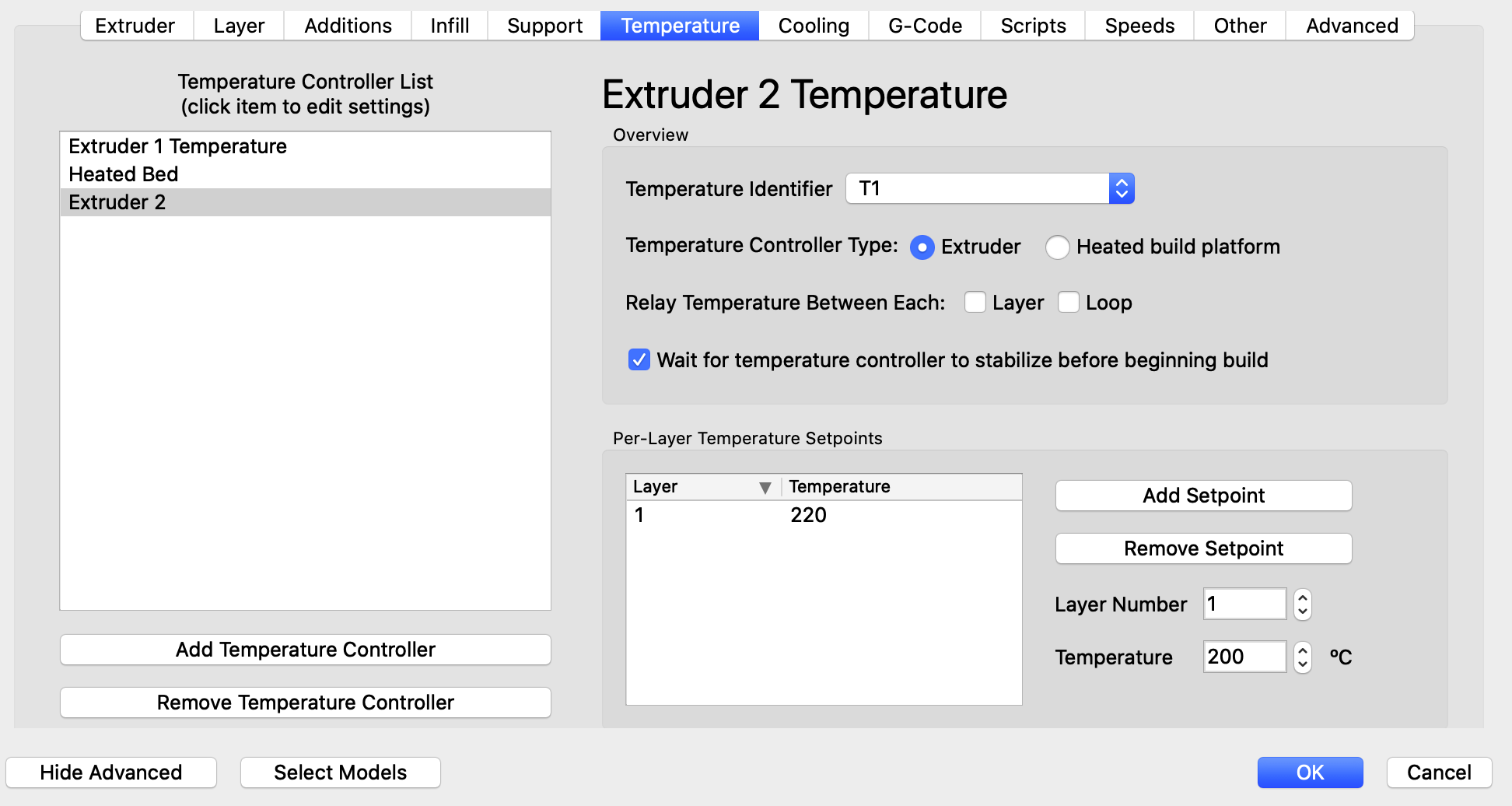

Вкладка “Температуры”.

В этой вкладке нужно сконфигурировать температурные режимы работы экструдеров и нагревательной платформы.

TemperatureControllerList– Перечень добавленных конфигураций для экструдеров или платформы;

TemperatureIdentifier– Выбор идентификатора температурного датчика;

TemperatureControllerType– Тип температурного контроллера:Extruder– экструдер илиHeatedbuildplatform– нагревательная платформа.

RelayTemperatureBetweenEach– Выбор того как часто будет происходить запрос температуры на контроль:Layer– каждый слой илиLoop– через каждый цикл;

Waitfortemperaturecontrollertostabilizebeforebeginningbuild– Включение задержки перед началом печати для стабилизации температуры;

Per—LayerTemperatureSetpoints– Здесь можно выбрать температуру для каждого слоя. Например, при печати ABS пластиком для первого слоя ставим 240 °C, для остальных слоев 220 °C. Таким образом пластик прилипнет очень хорошо и слои лягут ровнее.

LayerNumber– Номер слоя;

Temperature– Температура которую принтер будет поддерживать на заданном слое.
