Типы клиновых ремней

При выборе нового клинового ремня определённые сложности может вызвать наличие различных типов продукции. Тот или иной способ, как измерить длину клинового ремня, напрямую зависит именно от того, какой ремень перед вами. Российские производители выпускают продукцию в соответствии с ГОСТом, а импортные пользуются другой сертификацией, требования которой отличаются от отечественных.

Конструкция ремней обычно очень схожа, поэтому можно найти аналог любого понравившегося производителя, но важно выбирать качественный товар у надежного поставщика. Как это сделать, можно узнать в наших статьях; например, в одной из них мы рассказываем, как отличить подделку ступичного подшипника

Каждый клиновый ремень имеет три параметра длины, для подбора нужного стоит замерить каждую.

  • Li — расстояние, измеряемое по внутренней грани изделия. Чаще всего указывается американскими и европейскими производителями.
  • Lp (а также Lw или Ld) — обозначение рабочей длины. Она сопоставима с длиной корда.
  • La — параметр, измеряемый относительно внешней грани изделия. Обычно используется российскими производителями.

Соотношение размеров можно подобрать, воспользовавшись специальными каталогами, которые предоставляют производители.

Как заменить ремень у оверлока типа Прима

Поскольку ооверлоки типа Прима и подобного класса чаще всего требуют замены и регулировки ремня, мы и возьмем его для примера. Связано это с тем, что выпускались они в начале 90-х годов и штатные ремни электропривода были довольно плохого качества.
Прежде всего, нужно снять защитный кожух, ограждающий электропривод и ремень. Поставьте оверлок набок, как показано на фото и ослабьте винт указанный стрелочкой, выкручивать его полностью не нужно.

Откройте крышку, где находятся петлители, и плоской отверткой ослабьте еще один винт. Теперь можно снять крышку и появится доступ к электроприводу и ремню оверлока.

Если вам нужно снять ремень и поставить новый, то ослабьте плоской отверткой винты крепящие двигатель к кронштейну, снимите ремень и установите новый. Если вам нужно подтянуть ремень, то вероятнее всего придется дополнительно еще откручивать гайку крепящую кронштейн к корпусу оверлока. Опуская кронштейн вниз, вы увеличиваете натяжение ремня.

КРЕПЕЖНЫЕ МЕШКИ, ЛЕНТЫ, КРЕПЕЖНЫЕ СИСТЕМЫ, ДИСПЕНСЕРЫ

Воздушные крепежные полипропиленовые пневмооболочки (крепежные мешки)

Размер, см

Цена пакета medium, (ур.1-2 L1) ք Цена пакета heavy, (ур.3-4 L3) ք
60*90 188,00 204,00
90*90 193,00 216,00
90*120 239,00 252,00
90*150 258,00 269,00
90*160 269,00 282,00
90*180 285,00 314,00
90*210 325,00 362,00
90*220 338,00 375,00
90*240 349,00 418,00
120*60 214,00 235,00
120*120 258,00 277,00
120*150 275,00 318,00
120*180 335,00 359,00
120*210 368,00 412,00
120*220 379,00 423,00
120*240 412,00 452,00

Собственное производство в России. Изготовление любых размеров под заказ за несколько дней!!!

Воздушные крепежные бумажные мешки (4-ply) L4

  • 90*180 — 293-00 руб.
  • 90*225 — 359-00 руб. + переходник для надува в подарок
  • Пневмопистолет Flow Inflator I-2000 NMV (переходник для накачки) — 990 руб.
  • Дополнительная насадка для пневмопистолета Flow Inflator I-2000 NMV – 540 руб.
  • Переходник быстросъемный Mega Flow BASIC I-5055 — 3100 руб.
  • Переходник быстросъёмный HS01 – 1590 руб.

Подробнее Вы можете узнать по телефонам, +7

Контейнерные крепежные системы

Тип системы Количество строп*длина стропы, м Цена, ք СПЕЦЦЕНА!!
Lashing №6 2*3 590,00
Lashing №7 3*3 590,00
Lashing №2 4*3 590,00
Лист безопасности 2,4*2,4 590,00

Лента композитная Strap2000

Тип Ширина, мм Прочность на разрыв Длина на катушке, м Катушек в коробке Коробок на паллете Тип стяжки Цена катушки, ք
GWL 40 (тканая) 13 541 кгс 1200 3 36 В 4 1800,00 СПЕЦЦЕНА!!
GW 50 К 16 817 кгс 850 2 24 В 5 2800,00
GW 65 К 19 1110 кгс 500 2 24 В 6 2850,00
GW 85 К 25 1823 кгс 500 2 30 WВ 25 2900,00
GW 105 К 32 2656 кгс 300 2 24 В 10 2980,00
  • Фосфатированая пряжка для крепления 13 мм — 0,75 руб. СПЕЦЦЕНА!!!
  • Фосфатированая пряжка для крепления 16 мм — 1,80 руб.
  • Фосфатированая пряжка для крепления 19 мм — 2,90 руб.
  • Фосфатированая пряжка для крепления 25 мм — 8,90 руб.
  • Фосфатированая пряжка для крепления 32 мм — 15,60 руб.

Лента Hotmelt strapping

Тип Ширина, мм Прочность на разрыв Длина на катушке, м Катушек в коробке Коробок на паллете Тип стяжки Цена катушки, ք
HM30R 9,6 240 кгс 1600 3 36 В 4 980,00 СПЕЦЦЕНА!!!
HM50R 16 365 кгс 915 3 36 В 5 980,00 СПЕЦЦЕНА!!!

Лента тканая Lash 2000

Тип Ширина, мм Прочность на разрыв Длина на катушке, м Тип стяжки Цена катушки, ք
GW 105 PES 32 2000 daN 250 BF8FS, GW30, GWH35 2950,00
GW 150 PES 38 3500 daN 200 BF12-3870P 38mm 2950,00
GW 300 PES 50 2000 daN 250 GWS50, GWH50 3420,00
GW 500 PES 50 5000 daN 200 GWS 50, GWH 50 3770,00
GW 750 PES 50 7500 daN 150 GWS 50, GWH 50 4900,00
  • Пряжка крепежная 35 мм. 1 шт. — 39,90 руб.
  • Скобка 38-40 мм гальваник 1шт. — 17,20 руб.
  • Пряжка крепежная 50 мм 1 шт. — 87,00 руб.
  • Пряжка крепежная 50 мм (light) 1 шт. — 39,00 руб. СПЕЦЦЕНА!!!
  • Крюк крепежный 35 мм 1 шт. — 42,00 руб.
  • Крюк крепежный 50 мм 1 шт. — 42,00 руб.

Крепление для бочек

Тип крепления Количество закрепляемых бочек, шт. Цена, ք
GW-FH1 1 250,00
GW-FH2 2 280,00
GW-FH3 3 320,00
GW-FH4 4 340,00

Защитные уголки

Тип Размер, мм² Max ширина используемой ленты, мм Кол-во в коробке, шт. Цена за единицу, ք
FS 50 P 70мм x 110мм 65мм 400 шт. 18,90
FS 25 P 70мм x 110мм 35мм 700 шт. 15,60
Jumbo 140мм x 190мм 150мм 54 шт. 74,00
KS 90 P 90мм x 90мм 135мм 200 шт. 36,00

Натяжители

  • Натяжитель универсальный для натяжения любых тканых и композитных лент от 9 мм до 25 мм — 13800,00 руб.
  • Натяжитель универсальный для натяжения любых тканых и композитных лент от 9 мм до 50 мм — 17700,00 руб.
  • Натяжитель универсальный для композитных лент от 9 мм до 19 мм — 2150,00 руб.
  • Ratchet R 50 XXL для натяжения тканых и композитных лент от 25 мм до 50 мм — 28600,00 руб.
  • МУЛ 375 для натяжения тканых и композитных лент от 16 мм до 42 мм — 17300,00 руб.
  • МУЛ 395 для натяжения тканых и композитных лент от 16 мм до 50 мм — 39800,00 руб.

Диспенсер

  • Т-8300-ЭКО — 7400,00 руб.
  • Т-8300 — 14600,00 руб.
  • Н-84 — 7900,00 руб.

Стяжные ремни ИнтерFast

Название Арт. Длина (м) Нагрузка (тонн) Цена, ք
1 Стяжной ремень ИнтерFast 010711 6,00 2 по запросу

Стяжные ремни

Название Арт. Длина (м) Нагрузка (тонн) Цена, ք
1 Стяжной ремень DoZurr 3000,3-pkt (автовозный) 26501010 2,60 1,5/3 по запросу
2 Стяжной ремень D5000 26501547 6,00 2,5/5 по запросу
3 Стяжной ремень D5000 26501598 10,00 2,5/5 по запросу
4 Стяжной ремень D5000 26501599 12,00 2,5/5 по запросу
  • Пакеты medium используются для автомобильных и контейнерных перевозок (1-2 уровень)
  • Пакеты heavy используются для контейнерных и железодорожных перевозок (3 уровень)
  • Пакеты super heavy используются для особо тяжелых грузов (4-5 уровень)

Цены, указанные на сайте, не включают НДС!

Выясните страну производства

Если на ремне остались какие-либо опознавательные знаки, постарайтесь по ним определить импортный он или отечественный. Если изделие сделано в России, измерить нужно будет его рабочую длину. В каталоги ее заносят с обозначением Lw.

Если вам нужно купить ремни клиновые импортные, то измерять нужно будет внутреннюю длину. В каталогах европейских производителей она указывается под маркировкой Li и обозначается в миллиметрах. Ремни американского производства измеряются в дюймах, поэтому размеры придется переводить из одной величины в другую. Если высота профиля российских и европейских ремней обозначается цифрами, то у американских изделий – буквами.

Как измерить клиновой ремень

Если ремень отечественный, измерять его нужно по рабочей длине. В каталогах этот параметр обозначается буквами Lw. Европейские производители указывают данные Li, поэтому импортный ремень искать в каталоге нужно именно в этой графе. Например, внутренняя длина будет обозначаться 23×2700, это означает, что высота корда равна 23 мм, а внутренняя длина — 2 700 мм.

Обратите внимание на то, что американские изделия измеряются в дюймах и придется сопоставлять размеры, высчитывая, сколько это в мм. Кроме того, высота профиля обозначается буквами

Например, ремень с внутренней длиной 2 500 мм в каталоге RMA будет обозначен как С 98,0. Если вам неизвестна длина вашего клинового ремня, как мерить, догадаться несложно, достаточно снять изделие и воспользоваться сантиметром.

Если вы хотите приобрести качественную продукцию известных производителей, гарантированно не столкнувшись с подделкой, обратитесь в «Европодшипник М». Мы работаем напрямую с производителями, предлагаем выгодные оптовые условия, а также даем гарантию на весь поставляемый товар. Оставьте заявку на сайте или свяжитесь с нами по одному из предложенных телефонов.

Главные преимущества лент из полиэстера

Для изготовления стяжных ремней предпочтительней всего использовать ленты из полиэстера. Этот материал обладает исключительной прочностью к разрыву, а также имеет множество других преимуществ, в том числе:

  • Устойчив к значительным перепадам температуры
  • Не боится воздействия влаги
  • Сохраняет свою прочность при длительном воздействии солнечных лучей
  • Легкий и эластичный
  • Практически не удлиняется при динамических нагрузках

Еще одним немаловажным преимуществом полиэстеровых лент является их доступная стоимость. В сравнении с другими обвязочными материалами, ремни, изготовленные из полиэстера, имеют минимальную цену, и при этом являются наиболее подходящими для эксплуатации в самых экстремальных условиях.

Установка регулируемых натяжителей ремня.

Регулировать натяжение ремней на Ender 3 или Pro немного сложнее, потому что, в отличие от Ender 3 V2, более ранние Ender 3 не поставляются с предварительно установленными регулируемыми натяжителями ремня.

Вместо этого Creality использует фиксированные ременные шкивы, которые находятся на концах осей X и Y и не могут быть легко перемещены.

К счастью, сообщество разработчиков Ender 3, Creality и другие компании разработали регулируемые натяжители ремня, которые позволяют изменять натяжение ремня на оси, просто вращая ручку. В этом разделе мы рассмотрим, как обновить Ender 3 или Pro с помощью регулируемого натяжителя ремня.

Натяжители ремня — это эффективный способ регулировки натяжения ремня без необходимости вручную перемещать шкив на оси.

Ender 3 и Ender 3 Pro очень похожи, и натяжитель ремня для оси X будет работать на обоих принтерах. Однако, поскольку у Pro-версии направляющие оси Y 40×40, в то время как оригинальный Ender 3 использует направляющие 20х40, натяжитель оси Y для этих двух принтеров отличается.

Важно отметить, что для 3D-печати натяжителей ремня для Ender 3 или Pro, вы должны использовать настройки печати, которые позволят получить прочную и долговечную деталь

Натяжение ремня будет зависеть от структурной целостности и прочности натяжителя ремня, поэтому уделите этому должное внимание, ведь вы не хотите, чтобы он сломался в середине процесса

Качество напечатанных моделей напрямую зависит от механики принтера, а именно от её правильной настройки. Любые элементы принтера со временем изнашиваются, поэтому настройку принтера необходимо проводить хотя бы раз 5-6 кг отпечатанного филамента. С помощью коротких инструкций, описанных в этом гайде, вы сможете быстро и легко настроить механику вашего принтера: натяжение ремней, ток на двигателях, шаги двигателей, ускорение, рывки и скорость.

Варианты замены клиновых ремней по длине

Все приводы, использующие клиновые ремни имеют натяжку, учитывая огромное число типов приводов и их размеры, вариантов изменения длины ремня в большую или меньшую сторону очень много. Поэтому рассмотрим наиболее распространенные примеры замен ремня по длине.

— Если длина ремня менее 1000 мм, то ремень можно ставить +- 10 мм от установленного ранее, — Если длина ремня от 1000 до 1500 мм, то ремень можно ставить +- 13 мм от установленного ранее, — Если длина ремня от 1500 до 2000 мм, то ремень можно ставить +- 17 мм от установленного ранее, — Если длина ремня от 2000 до 2500 мм, то ремень можно ставить +- 19 мм от установленного ранее, — Если длина ремня от 2500 до 3000 мм, то ремень можно ставить +- 22 мм от установленного ранее, — Если длина ремня от 3000 до 4000 мм, то ремень можно ставить +- 30 мм от установленного ранее, — Если длина ремня более 4000 мм, то ремень можно ставить +- 40 мм установленного ранее.

В 99% случаях данная разница в длине ремня компенсируется натяжным шкивом, который в обязательном порядке присутствует во всех типах приводов использующих клиновой ремень. Сдвиг на фиксирующей планке натяжного шкива будет в 2 раза меньше чем изменение длины ремня. То есть если мы ставим ремень на 20 мм длиннее оригинала, то фиксирующий болт на этой планке сдвинется всего на 10 мм.

Подбор клинового ремня по размерам сечения и длины могут выполнить специалисты ООО «ТПК «Белтимпэкс». По вопросам приобретения и сотрудничества обращайтесь в отдел продаж компании.

Многофункциональные сканеры

Многофункциональные сканеры — это комбинированные устройства, сочетающие в себе возможности различных типов сканеров и других информационно-технологических средств для решения таких задач, как оптическое распознавание символов, архивирование, электронная почта и факс .

Комбинированные устройства «все-в-одном» обычно объединяют в одном корпусе рулонный сканер, лазерный или струйный принтер и факс-модем. Эти устройства могут использоваться в качестве факса, принтера, сканера, копировального аппарата и внешнего модема для сетевого доступа по телефонным линиям.

Такая интеграция является оптимальным решением для SOHO {Small Office/Home Office — маленький офис/домашний офис}, так как экономит место и затраты на покупку комплектных устройств, которые стоят дороже по отдельности. Основными недостатками таких комбинированных систем являются низкое качество и относительно высокая стоимость копирования страниц.

Некоторые модели планшетных сканеров Agfa оснащены двухпластинчатой технологией, которая представляет собой новый способ размещения прозрачных и непрозрачных оригиналов в одном устройстве. Прозрачные и отражающие оригиналы расположены в разных плоскостях, как показано на рис. 8, освещены разными источниками, но зарегистрированы одним и тем же приемником изображения.

Как отрегулировать натяжение ремня на Ender 3 (Pro).

Ремень оси Y часто натягивается на заводе производителем и, как правило, он хорошо отрегулирован. Нам пришлось специально ослабить его, чтобы показать вам качество печати на ослабленных ремнях.

Ремень оси Х вы устанавливаете самостоятельно, поэтому здесь может что-то пойти не так.

Как отрегулировать ремень оси X на Ender 3.

Для этого вам понадобится только один инструмент — второй по величине шестигранный ключ, поставляемый с принтером.

Ослабьте два винта на натяжном ролике на дальней правой стороне оси X.

Используйте шестигранный ключ большего размера и вставьте его между натяжителем и направляющей оси X.

Теперь вы можете использовать его как рычаг для приложения силы к натяжителю и удерживать его как можно дальше, чтобы ремень был натянут.

Натяните ремень, и, удерживая его одной рукой, снова закрутите винты.

Как отрегулировать ремень оси Y на Ender 3.

Ремень оси Y немного сложнее затянуть, потому что здесь больше винтов, удерживающих весь кронштейн, и если вы делаете это вручную, вам нужно будет приложить определенные усилия, чтобы затянуть его достаточно туго.

Тем не менее вам понадобится тот же шестигранный ключ, что и раньше.

Ослабьте все четыре винта с двух сторон кронштейна с помощью прилагаемого шестигранного ключа.

Потяните за натяжитель, чтобы натянуть ремень.

Закрутите четыре винта, удерживая ремень так, чтобы он не ослабел.

После регулировки натяжения ремней, убедитесь, что каретка плавно перемещается по осям X и Y с одного конца на другой, и ремень не трется о направляющие.

Клиновые ремни классического профиля c оберткой

Современные клиновые ремни по своей конструкции примерно одинаковы у всех производителей. Они состоят из резинового компаунда, кордшнура и ткани обертки. Качество ремня зависит от используемых материалов и технологии производства.

У каждого клинового ремня, есть 3 длины:

  • Li – внутренняя длина (длина ремня по внутренней грани)
  • Lp (Lw, Ld) – расчетная или рабочая длина (примерно равна длине по линии корда, т.е. длине корда)
  • La – внешняя длина (длина по внешней грани)

Соотношение между этими длинами, как правило, есть в каждом каталоге компании производителя. Существует несколько вариантов обозначений клиновых ремней.

Обозначение по ГОСТ 1284-89.

В СССР и впоследствии в России был принят ГОСТ 1284.1-89 — 1284.3-89, согласно условиям, которого производились клиновые ремни классического профиля. В настоящее время с обозначением ГОСТ производят ремни российские и УЗЭМИК, также под видом российских ремней на рынке предлагается много китайской продукции, которая также часто имеет маркировку по ГОСТ.

Обозначение профиля Ширина, W Высота, T Z (0) 10 6 A 13 8 B (Б) 17 11 (10,5) С (B) 22 14 (13,5) D (Г) 32 19 (20) E (Д) 38 (40) 23,5 (25) E0 (E) 50 30

Обозначение профиля Ширина, W Высота, T
10 10 6
13 13 8
17 16,5 11
22 22 14
32 31,5 19
40 38 24

В европейском обозначении ставится внутренняя длина ремня Li.

Пример: 22×2500, где 2500 – внутренняя длина в мм.

Американское обозначение RMA

В Америке для обозначение профиля ремня используют буквы и все размеры идут в дюймах:

Обозначение профиля Ширина, W Высота, T
A ½” 5/16”
B 21/32” 13/32”
C 7/8” 17/32”
D 1 ¼” ¾”
E 1 ½” 29/32”

В американском обозначении так же, как и в европейском ставят внутреннюю длину ремня Li. Длина Li ставится в дюймах.

Пример С 98,0, где 98 – внутренняя длина ремня в дюймах, что равно Li =2500мм.

Обозначение ContiTech

(все клиновые ремни ContiTech классического профиля соответствуют DIN 2215)

Являясь международным концерном, ContiTech продает свою продукцию во всех странах в мире, поэтому используется универсальная маркировка ремня:

22 x 2500 C 98,0 C 2550 L=L, где

Li=2500мм или 98″, Lw=2550мм, L=L – означает, что ремень произведен с высоким допуском по длине и подходит для установки в комплекты (несколько ремней на один привод).

Список длин Ld(Lw) для ремней ContiTech вы можете найти у нас на сайте в разделе «клиновые ремни «в карточках на продукцию.

Таблица перевода из обозначений ГОСТ:

Обозначение ГОСТ Ширина, W в мм Высота, T в мм Обозначение ContiTech, DIN 2215 Ширина, W в мм Высота, T в мм
Z (0) 10 6 10/Z 10 6
A 13 8 13/A 13 8
B (Б) 17 11 (10,5) 17/B 16,5 11
С (B) 22 14 (13,5) 22/C 22 14
D (Г) 32 19 (20) 32/D 31,5 19
E (Д) 38 (40) 23,5 (25) 40/E 38 24
E0 (E) 50 30

Определение длины клинового ремня

Для клиновых ремней используются различные измерения длины:

  • Li = внутренняя длина
  • Ld/Lw = базовая длина (данный показатель классифицируется в соответствии со стандартом ISO)
  • La = внешняя длина

Какой показатель (внешняя или внутренняя длина) отображается на ремне, определяет сам изготовитель. Традиционно для классических клиновых ремней (VB) в качестве обозначения размера или типа используется внутренняя длина (Li) плюс буква, указывающая размер профиля. Для других типов ремней для обозначения длины (Ld/Lw) используется базовая длина. Ширина всех типов клиновых ремней также фиксированная.

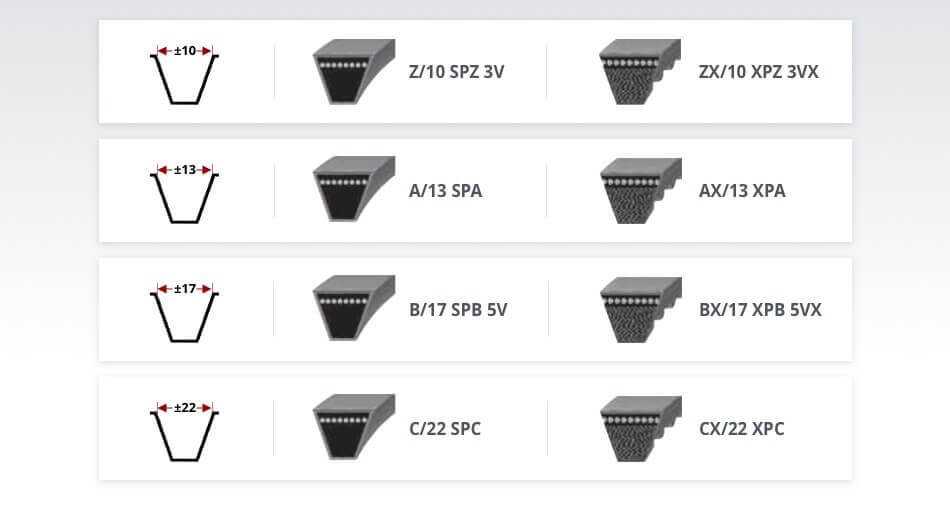

Размеры клиновых ремней разного типа

Расчет длины клинового ремня

При эксплуатации резинотехнических изделий их геометрия изменяется до 10%, и эта особенность значительно упрощает подбор клиновых ремней по длине.

Подбор клиновых ремней европейского и американского производства осуществляется по размерам, отличающимся от ГОСТ 1284.1-89.

Европейский стандарт DIN 2215 маркируется указанием номера профиля и длины по внутреннему радиусу. Американский стандарт RMA так же указывает длину по внутреннему радиусу в дюймах. Измерения проводятся в свободном, не натянутом положении. Расчет длины клинового ремня российского производства необходимо делать по корду.

Внутренняя длина клинового ремня может быть измерена непосредственно по положению, которое он занимал на шкивах привода, с помощью гибкой рулетки или сантиметра.

Особенности электропривода для оверлока

Раз уж речь пошла о ремне оверлока можно пару слов добавить и про электроприводы оверлока. Если вы будете менять привод, то проверяйте его на вращение. У оверлоков привод должен вращаться по часовой стрелке (от себя), у швейных машин, наоборот (на себя).

Ну а если у вашего промышленного оверлока 51 класса двигатель установлен таким образом, то есть привод купили ошибочно для швейной машинки, то это теоретически можно исправить. Правда придется просить об этом электрика, поскольку поменять и перепаять контакты обмотки двигателя сможет только специалист, ну или, в крайнем случае, хороший мастер на все руки.

Профилактический ремонт, настройка оверлоков своими руками
Несмотря на то, что иногда имеется схема регулировки петлителей для оверлока, настроить самостоятельно оверлок, не имея опыта, практически невозможно. Во многих случаях эти параметры используются мастером только лишь как приблизительные, ориентировочные установки.

Нож для раскроя ткани
Чем отличается круглый нож для раскроя ткани от портновских ножниц. Как пользоваться дисковыми ножами OLFA, точить лезвие и др.

Как заточить ножницы дома
Заточка ножниц, особенно используемых парикмахерами и портными, должна производиться на специальном станке и обязательно опытным мастером. Но часто возникает необходимость срочно заточить ножницы в домашних условиях, не теряя времени на поход в мастерскую. Можно ли самостоятельно заточить ножницы?

Как выбрать ножницы зигзиг
Если назначение закройных портновских ножниц понятно, то вот для чего нужны фигурные ножницы зигзаг, особенно если есть оверлок и нужно ли их вообще покупать? Именно на эти вопросы попытается ответить технолог ателье.

Как заменить и заточить ножи оверлока
Если оверлок плохо обрезает ткань то нужно заточить его ножи. Как снять и установить ножи оверлока и можно ли их заточить своими руками.

Устройство и ремонт швейной машины Джаноме
Как устроена недорогая швейная машинка Janome и как выполнить ремонт Джаноме своими руками.

Основные преимущества электронной машинки
Если вы собираетесь купить швейную машинку, тогда прочитайте эту статью про особенности электронной швейной машины.

Швейная машинка Singer выпуска 90-х годов
В этой статье мастер поделится своим мнением о моделях швейных машин фирмы Зингер, выпущенных в начале 90-х годов.

Определение профиля клинового ремня.

Более подробную информацию по профилям и видам приводных ремней смотрите в статье: Приводные ремни

Если обозначения на ремне не видно или надпись не читается, тогда нам необходимо определить два параметра – профиль и длину ремня.Все измерения нужно проводить при свободном (не натянутом) состоянии ремня.

В том случае, если на ремне отсутствует маркировка или нужно узнать профиль шкива – для этого существуют специальные шаблоны для определения профиля приводных ремней и шкивов. С их помощью узнать профиль ремня легко и быстро.

Шаблоны для определения профиля приводного ремня

Тип ремня (его профиль) можно определить по размерам. Чаще всего ремни используются стандартные, и эта процедура не представляет сложности.Для этого вам понадобятся линейка, рулетка или штангенциркуль.

Инструмент для измерения профиля приводного клинового ремня

Замерьте ширину верхней грани (основание трапеции – Wa) и высоту (T) ремня в миллиметрах.По эти данным в таблице определяем тип ремня – его профиль.

Как определить размер ремня генератора

Для того, чтобы определить длину клинового ремня, который требует замены, необходимо:

1. Внимательно осмотреть ремень – на нем обычно указан профиль и длина в мм или в дюймах, а так же буквенное обозначение длины (La Lp, Lw Lb т.д)

2. Если какой-то параметр невозможно установить, попробуйте сами его измерить. Замерьте ширину верхней грани и высоту ремня (техстропы) в мм. (для определения профиля)

3. В случае, если клиновой ремень не будет в дальнейшем использоваться , разрежьте его и измерьте его длину рулеткой.

4. Если невозможно ремень разрезать, или п.2 не даст результатов, то можно куском веревки обмотать шкивы на приводе, а потом замерить длину веревки(приблизительно это будет внутренняя длинна клинового ремня), а так же измерить посадочное место в шкиве (высоту и ширину ).

5. Выбрать подходящий размер в таблице ниже (надо учесть, что использованный ремень обычно уже растянут, поэтому обязательно делайте поправку на 1-1,5% короче от длины.)

6. Позвонить по телефону или оставить заказ на сайте.( На сайте

клиновые ремниуказаны по Расчетной длине (Ld))La или Lz – наружная длина клинового ремня

При написании предыдущей статьи, возник вопрос о том, как измерить фактическую длину имеющегося у нас приводного ремня. К тому моменту мы уже выполнили все расчёты и получили искомые значения. Сейчас нашей задачей является сравнение расчётных данных с длинами фактическими. На имеющемся ремне нанесена маркировка, но, поискав в Интернете её расшифровку, мы призадумались ещё больше. Нами было найдено несколько разных вариантов характеристик, что и заставило глубже разобраться в данном вопросе. Ниже приведём информацию, которая нанесена на самом ремне. Она состоит из двух частей. Первая часть:

А это вторая часть:

В итоге, какую информацию мы имеем? Перечислим данные в столбик: ● в начале идут какие-то иероглифы – хз что это; ● далее число 1054 – к чему привязать данное число непонятно; ● снова иероглиф – … ; ● далее похоже на название фирмы производителя – First rope; ● A-22 – это, вроде как, модель ремня; ● следующее обозначение похоже на длину ремня – A 569 Ld, только вот какую, пока непонятно, будем разбираться.

Могут ли ремни на Ender 3 быть слишком натянутыми?

Для достижения наилучшего качества 3D-печати, ремни 3D-принтера стоит натягивать максимально туго, но при этом не допускать их растяжения или разрыва.

Недостаточно натянутые ремни создают ступенчатый эффект на вашей детали, а в худшем случае полностью искажают ее геометрию.

Однако стоит отметить, что вы можете испортить ремни при перетягивании

Поэтому, хотя вам следует сделать все возможное, чтобы затянуть их как можно сильнее, делайте это осторожно

В следующем разделе мы расскажем, как отрегулировать натяжение на обоих ремнях на Ender 3 с помощью предоставленных инструментов, что довольно просто, но не позволит вам затянуть их так сильно, как вы могли бы с помощью специальных натяжителей ремней.

Дефекты печати из-за неполадок в механике

Перед тем как менять что-либо в принтере, необходимо определиться, что именно нужно настроить. Зачастую дефекты видны визуально. В нашем блоге есть статья о большинстве дефектов печати, в которой подробно расписаны причины их появления. Далее список дефектов и с каким элементом механики они связаны:

Смещение слоёв — Ремни, Ток двигателей, Направляющие

Неправильная геометрия модели — Направляющие, Шаги двигателей, ремни

Как можно увидеть, все вышеуказанные проблемы не мешают самому процессу печати, но результат оставляет желать лучшего. Иногда ошибки в механике могут полностью остановить работу принтера. Поэтому лучше не доводить ситуацию до крайностей и при появлении каких-либо проблем сразу начать проверку и настройку 3D-принтера.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
3D-тест
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
