Как открыть файл stl в autocad? - компьютеры, гаджеты, интернет

Конвертация STL в DWG с использованием Blender

Экспорт файла STL как DXF в Blender Есть несколько способов конвертировать STL в файл DWG, но один из самых простых способов сделать это в Blender. Программное обеспечение позволяет открывать файлы STL и экспортировать их в DXF, формат файла, совместимый со всеми версиями AutoCAD. А после открытия файла DXF в AutoCAD вы сможете сохранить его в виде файла DWG.

Откройте свой файл STL в Blender.
Перейдите в меню «Файл» и выберите «Экспорт», отобразится список форматов файлов. Выберите параметр AutoCAD (.dxf) и сохраните его.
Если опция DXF отключена, вам нужно всего лишь перейти к настройкам пользователя (Ctrl / Cmd + Alt + U), набрать «DXF» в строке поиска и активировать опцию «Импорт-экспорт».
После сохранения файла откройте его в AutoCAD и сохраните в формате DWG.

STL в DWG. Как конвертировать файлы STL в DWG (AutoCAD).

Вам нужно было конвертировать файл STL в DWG? Изучите это краткое простое руководство по конвертации STL в DWG как оффлайн так и онлайн.

Чем отличается STL и DWG?

STL — это стандартный формат, используемый в 3D-печати. Информация о поверхности хранится в форме треугольников, образующих сетку. Данный формат создается практически в любом программном обеспечении для 3D-моделирования, в дальнейшем его можно обработать в слайсерах для 3D печати , таких как Simplify 3D или Cura.

С другой стороны, у нас есть файлы DWG, который являются исходным форматом файлов AutoCAD . DWG хранит двухмерные и трехмерные векторные изображения и полностью совместим с другими программами САПР, поэтому он является одним из наиболее часто используемых форматов файлов во многих отраслях.

Конвертация STL в DWG с использованием Blender

Есть несколько способов конвертировать STL в файл DWG, но один из самых простых способов сделать это в Blender. Программное обеспечение позволяет открывать файлы STL и экспортировать их в DXF, формат файла, совместимый со всеми версиями AutoCAD. А после открытия файла DXF в AutoCAD вы сможете сохранить его в виде файла DWG.

Откройте свой файл STL в Blender.
Перейдите в меню «Файл » и выберите «Экспорт », отобразится список форматов файлов. Выберите параметр AutoCAD ( .dxf) и сохраните его.
Если опция DXF отключена, вам нужно всего лишь перейти к настройкам пользователя (Ctrl / Cmd + Alt + U), набрать «DXF » в строке поиска и активировать опцию «Импорт -экспорт».
После сохранения файла откройте его в AutoCAD и сохраните в формате DWG.

STL в DWG онлайн конвертер

Если у вас на компьютере не установлен Blender, не беспокойтесь. Существуют онлайн-конвертеры, которые позволяют загружать файлы STL и преобразовывать их в файлы DWG одним щелчком мыши. Веб-сайт CAD Forum предлагает бесплатное веб-приложение , которое преобразует STL в файлы DWG. Ограничение по размеру загружаемого файла — 20 МБ.

Сначала выберите файл, который нужно конвертировать, с вашего компьютера и дождитесь завершения загрузки.
Выберите целевой формат DXF и нажмите кнопку Convert.
Cкачайте преобразованный файл и откройте его в AutoCAD.
После открытия сохраните его как файл DWG.

Заключение

Как видите, преобразование файлов STL в DWG не так сложно. Мы рекомендуем использовать программное обеспечение с открытым исходным кодом Blender потому что оно позволит вам манипулировать сеткой. Надеюсь, это руководство ответило на ваш вопрос о переходе.

Программное обеспечение для просмотра файлов расширением DWG

Программа DWG TrueView

Софт разработан создателями Автокада. Отличается простым интерфейсом, бесплатной лицензией и высокой скоростью работы. Предоставляет мощные инструменты для редактирования отдельных графических объектов и полноценных 2D, 3D моделей. Включает в себя функции предпросмотра и печати dwg. Кстати, здесь можно корректно расположить чертёж на листе бумаги перед отправкой на печать. Доступен импорт и экспорт различных САПР-форматов.

КОМПАС-3D Viewer

Качественный продукт от популярного российского разработчика. Главные преимущества программы — невысокие системные требования, поддержка двухмерных и трёхмерных объектов, регулярные обновления функционала от официального сайта Аскон. Позволяет свободно масштабировать и вращать модель в пространстве, редактировать метаданные, накладывать и перемещать слои, добавлять комментарии к чертежам и многое другое. После обработки любые документы и изображения можно сохранять на жёсткий диск или распечатать на принтере. Программа открывает проекты, созданные в САПР КОМПАС 3Д и График.

Если вы не определились, какой программой открыть файл DWG, обратите внимание на следующие утилиты: Free DWG Viewer, DWG FastView, AutoCAD, DraftSight, IntelliCAD, SolidWorks, CorelDRAW Graphics Suite, Corel Draw x7, nanoCAD, ArchiCAD, ABViewer.

Формат файлов Автокад (dws и dxf)

Ранее были рассмотрены популярные форматы dwt и dwg AutoCAD. Однако есть еще и такие типы файлов AutoCAD, как *.dws и *.dxf.

Первый из них является Стандартом оформления чертежей с расширением (*.dws), второй формат позволяет обмениваться данными чертежей (*.dxf). Рассмотрим каждый из них более подробно.

Формат файлов AutoCAD для создания Стандартов оформления (*.dws).

На предприятиях и в организациях принято соблюдать установленные стандарты и правила. Как показывает практика, над одним проектом очень часто может работать сразу несколько человек и вопрос о поддерживании «единого стиля» ставится очень остро. В таких случаях целесообразно применять файлы стандартов оформления. Для этого при работе с чертежом нужно единожды создать и настроить следующие стандарты:

— текстовые и размерные стили;

Затем перейти в «Файл» – «Сохранить как…» и выбрать «Стандарты оформления AutoCAD (*.dws)». Задать имя и указать место сохранения файла. Для одного чертежа можно создавать несколько файлов со стандартами.

После проделанных действий необходимо связать вновь созданные файлы стандартов с рабочим чертежом, в котором будет выполняться построение проекта.

Связывание файла чертежа с файлом стандартов

Для этого необходимо перейти на вкладку «Управление» → панель «Стандарты оформления» и выбрать команду «Настройка».

Откроется диалоговое окно (см. рис.), в котором нужно найти сохраненные стандарты Автокад, воспользовавшись кнопкой «плюс».

Дерево папок будет содержать нужные файлы с расширением *.dws. После выбора стандартов в данном чертеже все элементы будут подлежать проверке на соответствие.

Аналогичным образом связь можно разорвать, но использовать нужно кнопку с крестиком.

Стандарты AutoCAD и возможные ошибки

Заложенный механизм проверки соблюдения стандартов во время построения чертежа работает следующим образом: если используются объекты, которые не оговорены в правилах, то программа выдает ошибку, а также предлагает исправить ее (см. рис.).

Ошибки могут возникнуть в двух случаях:

1) К примеру, чертеж содержит объекты, которые лежат на слое, не зафиксированном в файлах со стандартами.

2) Объекты находятся на оговоренных в Стандартах слоях, однако имеют свойства, не указанные в файле, т.е. стандартный слой, например, использует тип линии ISO_штриховая, а созданному объекту присвоен тип Continuous и т.п.

В первом случае программа выдаст ошибку, и необходимо будет переместить все объекты на слои, прописанные в стандартах, а «нестандартный» слой автоматически удалится.

Файлы обмена данными чертежей (*.dxf)

Расширение файлов AutoCAD *.dxf позволяет сохранять чертеж в таком формате, который передает информацию о проекте в двоичном коде , что позволяет переносить данные между разными приложениями. Неоспоримым преимуществом является скорость работы с файлом. Доступ к нему можно получить даже через текстовый файл для редактирования. Таким образом, чертеж можно передать в другую программу, которая не поддерживает работу с dwg файлами, но может обработать файл с расширением *.dxf, и тем самым воссоздать чертеж для дальнейшего проектирования.

и в типе файла указать расширение *.dxf.

Что ж, теперь вы знаете, какие файлы открывает Автокад, а главное, понимаете, для чего предназначен тот или иной формат. Здесь следует отметить, что чертежи AutoCAD можно сохранять в формате *.pdf. Хоть он и не является стандартным, однако с ним очень удобно работать. Примите это на заметку.

AutoCAD
AutoCAD 2006, запущенный под Windows XP.
Тип	Программы САПР
Разработчик	Autodesk
Написана на	AutoLISP , Visual Basic и C++
Операционная система	Windows, macOS, iOS, Android, Windows Phone
Языки интерфейса	несколько языков
Первый выпуск	1982
Последняя версия
Читаемые форматы файлов	DXF и DWG
Создаваемые форматы файлов	DXF и DWG
Лицензия	Проприетарная
Сайт	autodesk.com/products/au…
Медиафайлы на Викискладе

AutoCAD — двух- и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk. Первая версия системы была выпущена в 1982 году. AutoCAD и специализированные приложения на его основе нашли широкое применение в машиностроении, строительстве, архитектуре и других отраслях промышленности. Программа выпускается на 18 языках. Уровень локализации варьирует от полной адаптации до перевода только справочной документации. Русскоязычная версия локализована полностью, включая интерфейс командной строки и всю документацию, кроме руководства по программированию.

Как открывать файлы формата DWG онлайн?

В сети Всемирной паутины есть несколько хороших сервисов, позволяющих просмотреть DWG-формат без установки ПО на компьютер.

Доступ к веб-ресурсам возможен с любых операционных систем, в том числе: Виндовс от XP и выше, Mac OS, Linux, iOS, Androd. Чтобы зайти на сайт, достаточно иметь один из популярных браузеров Google Chrome, Mozilla Firefox, Opera, Safari, Internet Explorer, Microsoft Edge.

Autodesk A360 Viewer

Облачный сервис создан компанией Автодеск и предназначен для чтения различных CAD файлов. Вы сможете запросто просмотреть требуемый объект с ПК или мобильного устройства. Стоит отметить опцию коллективной работы над проектами, благодаря чему многие пользователи хранят свои документы на сервере этого веб-ресурса. Функционал просмотрщика поддерживает масштабирование и вращение деталей, быстрое изменение точек обзора сложных моделей, расстановку заметок для последующего редактирования, печать на принтере и т.д.

В случае возникновения проблем, доступна обратная связь с техподдержкой. Здесь можно демонстрировать свои проекты и обсуждать их с другими участниками. Разберёмся, как пользоваться Autodesk Viewer 360:

В браузере переходим по следующему адресу;
На главной странице нажимаем кнопку «Начать просмотр»;
В появившемся окне требуется пройти обязательную регистрацию;
Создаём учетную запись и подтверждаем заданные параметры;
Остаётся нажать клавишу «Выгрузить» и указать путь к файлу;
Теперь можно работать с загруженным объектом в самом хранилище, станут доступны панели инструментов и различные настройки.

Онлайн-сервис Sharecad

Бесплатный просмотрщик растровой и векторной графики, а также 3D-форматов. Предоставляет место для хранения данных на сервере. Поддерживает широкий набор всевозможных расширений, среди которых: DWG, DXF, DWF, DWT, IGES, STP, STL, PLT, SVG, CGM, HPGL, JPEG, BMP, PNG, EMF, WMF, TIFF, TGA и много других.

Основные функции — это просмотр, печать, отображение слоёв, масштаб и сброс действия. Доступен репост ваших чертежей в разные социальные сети. Инструкция по использованию:

Перейдите на Sharecad.org;
Вверху слева выбираем значок в виде папки;
В открывшемся проводнике указываете и загружаете нужное DWG-расширение.

Program-pro.ru

Неплохой веб-ресурс со встроенным плагином для открытия CAD-форматов.

Заходим на сайт;
После нажатия по кнопке «Выбрать файл» ищем нужный нам объект в памяти ПК;
Дальше наводим курсор мыши на клавишу «Загрузить» и кликаем по ней;
Ждём завершения загрузки, после чего можем воспользоваться онлайн-просмотрщиком.

Формат файла DXF — описание, как открыть?

Формат DXF классифицируется по двум основным категориям:

расширение DXF (полн. Drawing Exchange Format File) – один из самых распространенных форматов обмена данными между CAD-приложениями. AutoCAD – “родная” система автоматизированного проектирования (САПР) для DXF файлов. Несмотря на то, что расширение генерируется в AutoCAD, оно прекрасно адаптировано для работы и в других САПР, включая Solid Edge, SolidWorks, Pro/Engineer и многие другие.

По своей структуре DXF файл является набором данных, представленный в векторном или бинарном виде ASCII.

2D-модель, твердотельный 3D-объект изделия в цифровом формате, чертежная спецификация – все эти элементы CAD будут доступны через DXF расширение.

Основные пользователи данного формата – инженеры-конструкторы, обладающие навыками трехмерного проектирования и инженерного анализа.

Несмотря на то, что DXF формат является универсальным и может быть успешно загружен практически в любую CAD-систему, он неприхотлив для конвертации и может быть транслирован в самые разнообразные расширения, включая DWG и OBJ.

результат генерации программы Micrografx Picture Publisher (ver. 8). DXF файл в этом случае содержит различные видео и звуковые эффекты.

Программы для открытия DXF файлов

В зависимости от своего исполнения и практического назначения, DXF формат может быть открыт с использованием одного из следующих программных приложений:

DXwin, CIRCAD, IMSI TurboCAD Deluxe, Blender, AutoDWG DWGSee, CorelCAD, Creo Parametric, ACD Systems, CARTOMAP CAD, Adobe Illustrator CC, SolidWorks, Pro/Engineer, Corel Presentations, Autodesk Inventor, NX, Solid Edge, ViewMate Pro (DXF файл – формат обмена данными между CAD-приложениями). Однако, самый популярный и востребованный плагин – AutoCAD;
Micrografx Picture Publisher (DXF файл – файл эффектов).

Формат обмена данными между CAD-приложениями можно воспроизвести и в других ОС, например, в Mac ОС формат адаптирован под Engineered Software PowerCADD, Adobe Illustrator CC или Cheetah3D; в ОС Linux – CADEMIA, LibreCAD и LX-Viewer; в Apple iOS – Autocad WS for iOS и CARTOMAP CAD for iOS.

Если при открытии расширения DXF возникает ошибка, причины могут заключаться в следующем:

поврежден или инфицирован файл;
файл не связан с реестром ОС (выбрано некорректное приложение для воспроизведения или не произведена инсталляция конкретной CAD-системы);
недостаточно ресурсов устройства или ОС;
поврежденные или устаревшие драйвера.

Конвертация DXF в другие форматы

Конвертация DXF формата предусмотрена только для случаев, когда файл представляет собой формат обмена данными между CAD-приложениями, полученный с использованием автоматизированного комплекса AutoCAD. В иных ситуациях преобразование расширения недопустимы.

С помощью интегрированного в САПР транслятора допускается конвертация в следующие расширения:

DXF -> OBJ;
DXF -> SAT;
DXF -> IGES;
DXF -> DWG.

Почему именно DXF и в чем его достоинства?

DXF расширения – это основной формат обмена геометрическими данными между CAD-системами. Благодаря DXF пользователи имеют возможность распределенной работы над проектом трехмерной модели, создавая конструктивные элементы изделия в различных САПР и используя данное расширение для формирования сборочной единицы на базе AutoCAD.

Какой программой открыть файл DWG?

Рассмотрим доступные варианты.

DWG TrueView

DWG TrueView является бесплатной программой от создателей Автокада. Ее основная функция — просмотр файлов в форматах DWG и DXF. Возможности приложения:

открытие 2D- и 3D-чертежей на компьютере;
преобразование файлов в другие расширения для работы со старыми версиями AutoCAD;
нанесение пометок на чертежи;
отслеживание изменений в документах.

LibreCAD

LibreCAD — это приложение с открытым исходным кодом, поддерживаемое Windows, Apple и Linux. Программа бесплатная, но дает возможность работать только с двухмерными чертежами. Основными форматами LibreCAD являются DXF, разработанный для обмена 2D-данными в Автокаде, и DWG. Особенности приложения:

подготовка инженерных чертежей, планов и схем;
поддержка 24 языков;
собственный формат шрифтов;
рабочие версии для любых операционных систем;
экспорт чертежей в PDF и SVG.

FreeCAD

FreeCAD представляет собой параметрическую систему автоматизированного проектирования. Программа предназначена для создания 2D- и 3D-эскизов в промышленном дизайне, машиностроении, архитектуре. В интерфейсе FreeCAD смогут разобраться как неопытные пользователи, так и профессиональные программисты. Главные особенности:

поддержка большого количества расширений, включая DWG и DXF.
структура с опцией подключения дополнительных модулей и плагинов;
работа с трехмерными фигурами в нескольких плоскостях;
функция добавления аннотаций;
отображение действий пользователя в консоли в виде кода;
полностью настраиваемый интерфейс.

ODA Drawings Explorer

ODA Drawings Explorer — профессиональный софт от OpenDesign Alliance для работы с файлами DWG. Приложение позволяет:

открывать чертежи;
восстанавливать поврежденные документы;
выполнять масштабирование, панорамирование и другие операции с объектами;
редактировать отдельные слои;
дорисовывать нужные объекты;
настраивать панель инструментов.

Программное обеспечение от OpenDesign Alliance платное, однако компания дает пользователям возможность скачать пробную версию, чтобы протестировать функционал.

NanoCAD

NanoCAD — это российская САПР-платформа от для профессионального проектирования. Лицензионная продукция компании платная, но отличается высоким качеством. Помимо разработки ПО, «Нанософт» также занимается обучением пользователей, желающих связать свою карьеру с проектированием. Преимущества NanoCAD:

регулярные обновления;
динамический ввод параметров;
прямая поддержка всех версий формата DWG;
стандартизированный интерфейс;
наличие всех инструментов базового проектирования.

Открыт файл DXF онлайн

Процесс открытия формата DXF в онлайн будет проще и быстрее, чем программами рассмотренными выше. Не нужно тратить время на установку и скачивание. Эти утилиты бесплатны, а также требует меньше мощностей компьютера.

Онлайн сервис ShareCAD

Регистрация в ShareCAD не нужна. При наличии собственного сайта ShareCAD предоставит бесплатный плагин. Работать в платформе просто:

Делаете загрузку кнопкой «выбрать».
Жмете «отправить».
Объем чертежа максимум 50 Мб.
Открывается страница с изображением.

Zamzar

С онлайн конвертером Zamzar не выйдет работать с файлом непосредственно на сайте. Доступно переформатирование для последующих действий в других программах.

В первом окошке Step 1– выбрать файлы.

Во втором Step 2 — выбираете нужный формат.

Записываем видео на диск — встроенные средства и сторонние программы

Step 3 — запуск конвертации.

Для загрузки уже измененного файла в таблице, которая находится ниже жмете Download.

Convertio

Делаете загрузку чертежа с компьютера. В Convertio можно использовать Google Drive, Dropbox или URL-ссылку. Жмете нужную функцию на красном поле. После, нужно указать формат файла, который будет преобразован в DXF. После всех этих действий нажимаем «Скачать».

В заключении можно сказать, что данный формат файла является удобным для работы и обмена между различными графическими редакторами. Позволяет быстро и легко выбрать нужную программу, которая подойдет для работы по всем параметрам и функциям.

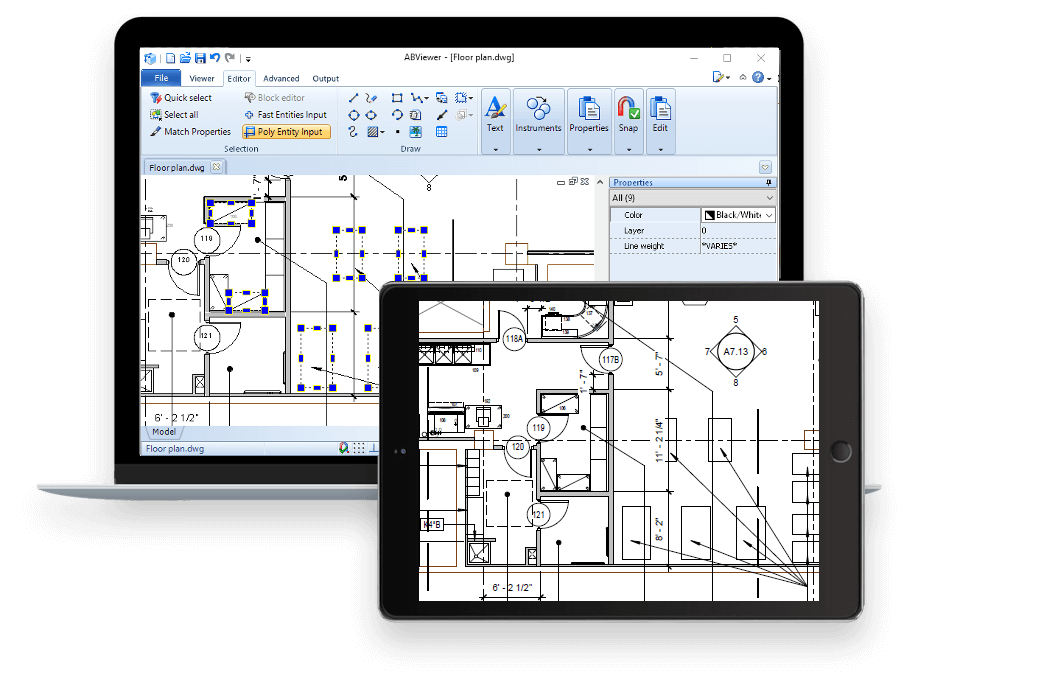

Просматривайте, проектируйте и воплощайте

Найдите свое приложение для эффективной работы

это CAD-программа с бессрочными лицензиями. Она поддерживает 2D- и 3D-форматы, включая DWG, DXF, IGES, STEP, STL, SLDPRT, SVG, CGM. Используя ABViewer, вы можете просматривать файлы и измерять их, создавать и редактировать 2D-файлы, конвертировать PDF в DWG/DXF, генерировать G-код для станков с ЧПУ, экспортировать файлы в другие форматы.

подробнее

22K+ компаний
120+ стран

Приложения
Веб-приложения
SDK
ActiveX
Плагины

ABViewer
Inventory
План Эвакуации
DWG/DXF в G-Code

ShareCAD
PDF в DWG конвертер

CAD VCL
CAD DLL
CAD .NET
Web CAD SDK
DXF Export Java

CADEditorX
CADViewX

Плагины для сторонних приложений
Плагин CAD View для Total Commander

Мы создаем программное обеспечение для эффективной и удобной работы с чертежами, планами, схемами и другими видами графических документов. Помимо готовых CAD приложений и средств для разработчиков, наша компания занимается разработкой программных решений на заказ. Мы делаем качественное ПО, учитывая все детали ваших бизнес-процессов, помогаем внедрить в систему и предоставляем техническую поддержку.

Поддержка Embarcadero RAD Studio 10.4 Sydney

CAD VCL 14.1.1 — новая версия

Поддержка популярных 3D-форматов, включая STEP, IGES, STL, SLDPRT, улучшенная генерация G-кода, улучшенное отображение DWG и DXF файлов

CAD DLL 14.1 — новая версия

Улучшенный импорт DWG/DXF, поддержка форматов Parasolid и SolidWorks (X_T, X_B, SLDPRT), экспорт в IGES, STEP и BREP, усовершенствованные инструменты для измерения 3D, сохранение 3D-сечений, сохранение размеров 3D-модели и многое другое

CADEditorX 14.1 — новая версия

Компания «Софт Голд», торговая марка «CADSoftTools», основанная в 2000 году в России, разрабатывает линейку программных продуктов для работы с промышленными и строительными чертежами.

CADSoftTools стремится делать работу своих потребителей с проектно-конструкторской документацией максимально удобной и эффективной.

На сегодняшний день клиентами CADSoftTools являются тысячи компаний в более чем 100 странах мира. Среди них LG HealthCare и Samsung в Корее, Hitachi Power Europe в Германии, Boeing в США, Вымпелком (Beeline) и СеверГазпром в России. При этом пользователями продукции CADSoftTools являются как промышленные и строительные компании, фирмы, специализирующиеся на программировании и работе с инженерной документацией, так и частные лица.

В основе решений CADSoftTools лежит собственное ядро по чтению, сохранению и редактированию форматов AutoCAD DWG, DXF и DWF; HPGL: PLT, SPL и др.; SVG и CGM.

DWG FastView CAD Plan Viewer

Еще одно приложение для работы с DWG файлами. Тоже работает хорошо. По качеству превосходит многих конкурентов и сопоставим с двумя вышеописанными приложениями. Имеет свое облако и другие плюшки.

Присутствует бесплатная версия DWG FastView-CAD Plan Viewer и платная версия DWG FastView Pro-CAD Viewer, стоит которая около 300 рублей и приобретается разово (никакой подписки и прочего). И Pro версия — это не просто отключение рекламы, она снимает ограничение на размер файла. Приложение научится открывать файлы достаточно больших размеров, но тут потребуется больше времени и производительность железа, на котором вы работаете.

Страница DWG FastView-CAD Plan Viewer в Google Play

Страница DWG FastView Pro-CAD Viewer в Google Play

Как конвертировать STL в DWG

Самый удобный вариант для конвертации STL файлов – это скачать и установить Фотоконвертер. Установленная программа работает быстро и эффективно, позволяя конвертировать множество файлов STL в формат DWG за раз.

Вы довольно быстро оцените, как Фотоконвертер способен сэкономить массу времени, необходимого при обработке файлов вручную или онлайн.

Скачайте и установите Фотоконвертер

Фотоконвертер легко скачать, установить и использовать – не нужно быть специалистом, чтобы разобраться как он работает.Установить Фотоконвертер

Добавьте STL файлы

После того, как программа установилась, запустите Фотоконвертер и добавьте в главное окно все .stl файлы, которые вы хотите конвертировать в .dwg

Вы можете выбрать STL файлы через меню Файлы → Добавить файлы либо просто перекинуть их в окно Фотоконвертера.

Выберите место, куда сохранить полученные DWG файлы

Во вкладке Сохранить выберите папку для записи готовых DWG файлов.

Во вкладке Редактировать есть возможность добавить эффекты редактирования изображений для использования во время конвертации, но это не обязательно.

Выберите DWG в качестве формата для сохранения

Для выбора преобразования в .dwg, нажмите на иконку DWG в нижней части экрана, либо кнопку +, чтобы добавить возможность записи в этот формат.

Теперь просто нажмите кнопку Старт, чтобы начать конвертацию. Созданные DWG файлы сохранятся в указанное место с нужными параметрами и эффектами.

Интерфейс командной строки

Опытные пользователи могут использовать конвертер STL в DWG через командную строку в ручном или автоматическом режиме.

За дополнительной помощью по использованию по использованию командной строки обращайтесь в службу поддержки пользователей.

ФОРМАТ STL

STL — формат разработан компанией 3D Systems специально для создания и трехмерной визуализации . Подробнее объектов, деталей, которые будут изготовляться с применением 3D-принтера. Технические ограничения не позволяют расширению хранить сведения, которые касаются цвета или фактуры. Формат является проприетарным, поэтому для его открытия и редактирования требуется специальное ПО. Если нужно визуально познакомиться с трехмерной моделью, можно воспользоваться конвертером.

ФОРМАТ DWG

DWG (Drawing) является собственным форматом AutoCAD, программы широко используемой при создании инженерных . Подробнее и архитектурных проектов. По умолчанию этот формат используется и в некоторых других автоматизированных системах проектирования (CAD), в том числе IntelliCAD, Caddie и DraftSight. DWG-файлы содержат сложные дизайнерские структуры, включающие по несколько слоев, что могут быть двухмерными или трехмерными структурами.

Рассказать друзьям

Фотоконвертер

Фотоконвертер это эффективный пакетный конвертер из формата STL в формат DWG. Программа позволяет быстро обрабатывать множество файлов и папок за один раз.

STL Viewer — программа для просмотра, измерения и конвертации STL файлов. STL Viewer позволяет конвертировать STL в DWG, STL в DXF и другие форматы.

Формат файла STL используется для хранения трехмерных моделей объектов для использования в технологиях быстрого прототипирования. Для представления формы 3D-модели в STL используется последовательность треугольников без описания цвета, текстуры или других атрибутов.

How to uninstall STL Viewer?

ABViewer, a STL Viewer, has a built-in deinstallation tool. To deinstall ABViewer choose the ABViewer folder (on default it is called CADSoftTools ABViewer 14) in the Start menu and click Uninstall ABViewer. Follow the steps of the standard Uninstall tool.
You can uninstall ABViewer in the Windows Control Panel:
Go to All Control Panel Items -> Programs and Features -> Uninstall or change a program;
Select ABViewer 14 and click Uninstall.

Функциональные возможности [ править | править код ]

Ранние версии AutoCAD оперировали небольшим числом элементарных объектов, такими как круги, линии, дуги и текст, из которых составлялись более сложные. В этом качестве AutoCAD заслужил репутацию «электронного кульмана», которая остаётся за ним и поныне . Однако на современном этапе возможности AutoCAD весьма широки и намного превосходят возможности «электронного кульмана» .

В области двумерного проектирования AutoCAD по-прежнему позволяет использовать элементарные графические примитивы для получения более сложных объектов. Кроме того, программа предоставляет весьма обширные возможности работы со слоями и аннотативными объектами (размерами, текстом, обозначениями). Использование механизма внешних ссылок (XRef) позволяет разбивать чертёж на составные файлы, за которые ответственны различные разработчики, а динамические блоки расширяют возможности автоматизации 2D-проектирования обычным пользователем без использования программирования. Начиная с версии 2010 в AutoCAD реализована поддержка двумерного параметрического черчения. В версии 2014 появилась возможность динамической связи чертежа с реальными картографическими данными (GeoLocation API).

Версия программы AutoCAD 2014 включает в себя полный набор инструментов для комплексного трёхмерного моделирования (поддерживается твердотельное, поверхностное и полигональное моделирование). AutoCAD позволяет получить высококачественную визуализацию моделей с помощью системы рендеринга mental ray. Также в программе реализовано управление трёхмерной печатью (результат моделирования можно отправить на 3D-принтер) и поддержка облаков точек (позволяет работать с результатами 3D-сканирования). Тем не менее следует отметить, что отсутствие трёхмерной параметризации не позволяет AutoCAD напрямую конкурировать с машиностроительными САПР среднего класса, такими как Inventor, Sol > . В состав AutoCAD 2012 включена программа Inventor Fusion, реализующая технологию прямого моделирования .

Конвертация Solidworks SLDPRT в STL

Преобразование SLDPRT в STL может быть непростой задачей, если у вас нет нужных инструментов. В этой статье опишем удобные инструменты, которые вы сможете использовать для конвертации ваших файлов.

Что такое файлы SLDPRT и STL?

SLDPRT — это формат файла, используемый для сохранения трехмерных моделей деталей в SolidWorks, профессиональной платформе САПР, разработанной Dassault Systeme для инженеров-механиков. Без SolidWorks преобразование файлов SLDPRT является непростой задачей. Нужно учитывая, что файлы SLDPRT не имеют обратной совместимости. Другими словами, даже если у вас есть SolidWorks, вы не сможете открывать файлы, созданные в более новых версиях. К счастью, есть способ преодолеть эти ограничения.

В большинстве случаев файлы STL используются для преобразования файла слайсерами (такими как например Slic3r или Cura) в Gcode и дальнейшей 3D-печати. Большинство 3D-моделей в интернете, предназначенных для 3D-печати, имеют формат STL.

SolidWorks и eDrawings

Будучи форматом файлов SolidWorks, наиболее очевидный способ преобразования SLDPRT в STL — это SolidWorks. Это очень просто и быстро — вам просто нужно открыть файл SLDPRT в SolidWorks, нажать «Сохранить как» в меню «Файл », выбрать «Формат файла STL» и сохранить его.

Но что, если у вас не установлен SolidWorks? Не волнуйся, есть вариант. Dassault Systeme сделала eDrawings, бесплатную программу просмотра SolidWorks, которую вы можете скачать на официальной странице загрузки. После установки вы можете использовать его для просмотра различных форматов файлов САПР. Каждый 3D-файл, который вы открываете в eDrawings, может быть сохранен как STL, так и SLDPRT.

Сохранение файлов STL работает так же, как в SolidWorks. Откройте меню «Файл », затем сохраните его как STL.

В SolidWorks и eDrawings, когда открывается диалоговое окно сохранения, вы можете увидеть кнопку «Параметры ». Нажмите на эту кнопку, чтобы настроить качество и размер вашего файла STL.

Эти два варианта являются лучшими для преобразования файлов SLDPRT в STL. Но если вы не хотите устанавливать какое-либо программное обеспечение на свой компьютер, вы всегда можете использовать онлайн-конвертер …

Существует ряд онлайн-конвертеров, которые могут конвертировать из SLDPRT в STL:

ConvertCADFiles

CovertCADFiles — это платный онлайн конвертер файлов. Здесь вы сможете конвертировать из нескольких форматов файлов, в том числе из родных в SolidWorks, AutoCAD, Inventor, Catia, SolidEdge, Rhino и SketchUp. Все входные файлы могут быть преобразованы в 3D PDF, STL, OBJ или 3DS. Чтобы конвертировать ваши файлы, вам нужно купить чек, от 10 евро. Они взимают 1 евро за конвертацию (но есть и другие способы оплаты), но у вас есть одна бесплатная пробная конвертация.

CadMesh

CadMesh — еще один онлайн-конвертер. Они поддерживают более ста различных форматов входных файлов. Для вывода вы можете выбрать между STL, DAE и OBJ файлами бесплатно. Если вы готовы платить 1 доллар за файл, вы можете получить 3D PDF, STP, 3DS и IGS.

Прежде чем начать конвертацию, вы должны создать бесплатный аккаунт. Как только ваш файл будет загружен, выберите нужный формат файла и нажмите «Отправить запрос». Вы получите файл в течение следующих 30 дней, но если вы хотите его быстрее, установите флажок «один рабочий день».

GrabCAD

GrabCAD — это не просто конвертер файлов. Это онлайн-сообщество профессиональных дизайнеров, инженеров, производителей и студентов. Здесь вы можете найти бесплатные модели САПР, учебные пособия, форумы и, конечно же, их обработку. GrabCAD Workbench — это онлайн-инструмент для совместной работы, где вы можете поделиться своими файлами с друзьями и членами команды. Кроме того, это очень полезный инструмент для преобразования файлов из большинства основных форматов САПР.

Прежде чем начать, вы должны открыть учетную запись (если вы еще этого не сделали) и войти в систему. Выполните следующие действия, чтобы преобразовать файл:

Наведите указатель мыши на логотип GrabCAD в верхнем левом углу и выберите параметр «Workbench » в раскрывающемся меню.
Нажмите «Создать новый проект».
Введите название своего проекта и нажмите «Создать проект».
Перетащите файл и дождитесь его загрузки.
Как только ваш файл загружен, вы можете нажать «Опции файла» и «Загрузить как».
Из выпадающего списка выберите «STL » и нажмите «Скачать ».
Ваш файл будет загружен в ближайшее время.
